Konfiguracja

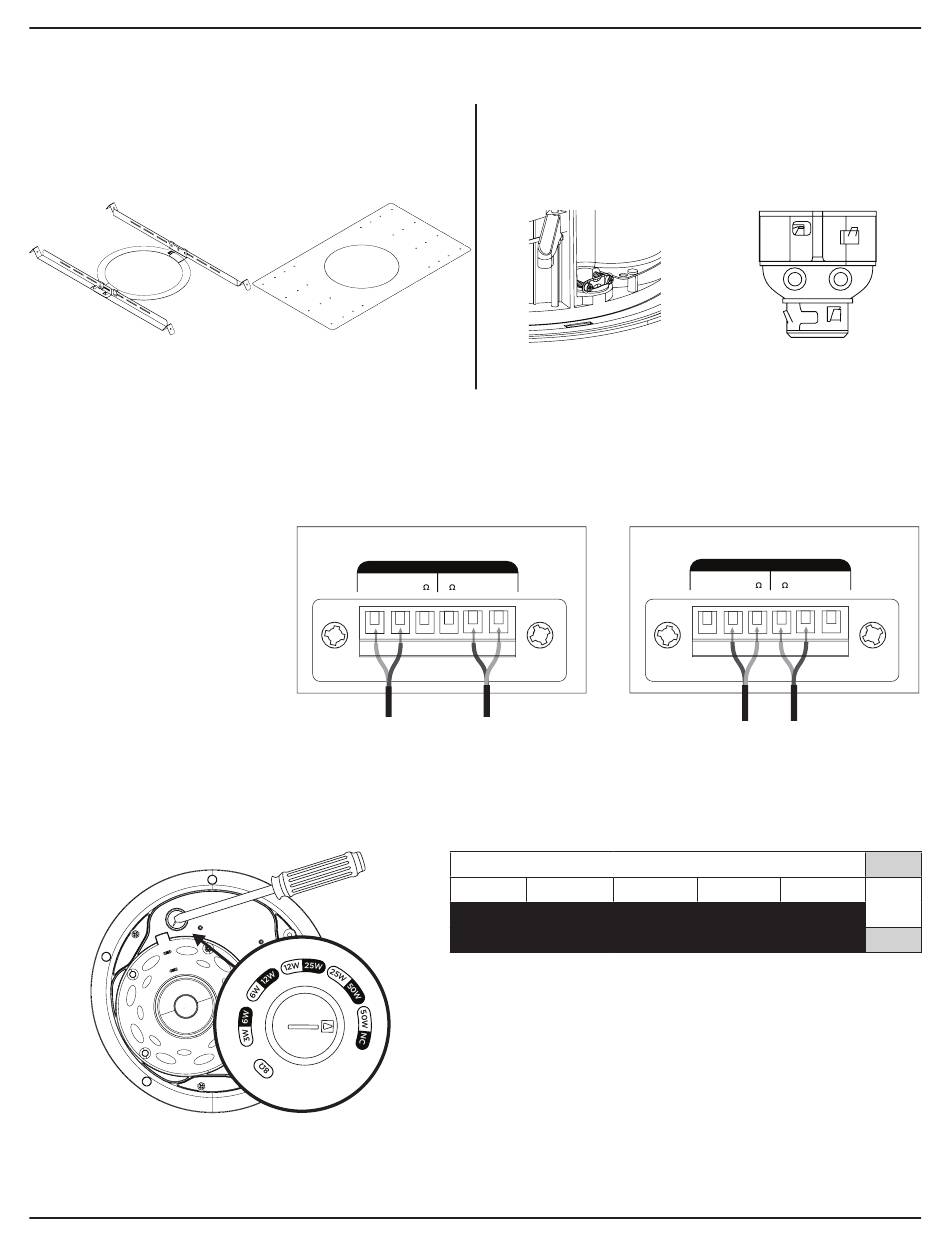

Opcje montażu
Opcje montażu i akcesoria
q Regulowany mostek do płytek (w zestawie)
w Podkładka montażowa (opcjonalna)
q
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM5C należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm
do 14 AWG (2,1 mm ).
2
Schematy połączeń
Odsłonić sześć milimetrów (1/4
cala) nieizolowanego przewodu,
aby podłączyć go do zacisków.
Ustawienia głośnika
46 • Polski
w
IN
70
/
100V COM 8
70 V / 100 V
Przepust kablowy
W przypadku korzystania z elastycznego metalowego
kanału kablowego należy użyć łącznika 3/8 cala lub
podwójnego złącza 3/8 cala (dupleksu).
Uwaga: przepusty kablowe nie są dołączone do zestawu.
3/8 cala, pojedynczy
OUT
70
/
8 COM 100V
3 W 6 W
6 W 12 W
* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
BoseProfessional.com
3/8 cala, podwójne
wejście/pętla
IN OUT
70
/
100V COM 8 8 COM
8 Ω
70 V
12 W 25 W 50 W
25 W 50 W NC**
100 V
** NC brak połączenia (nie używać)
DesignMax DM5C • Podręcznik instalacji
)
2
70
/
100V
8Ώ
