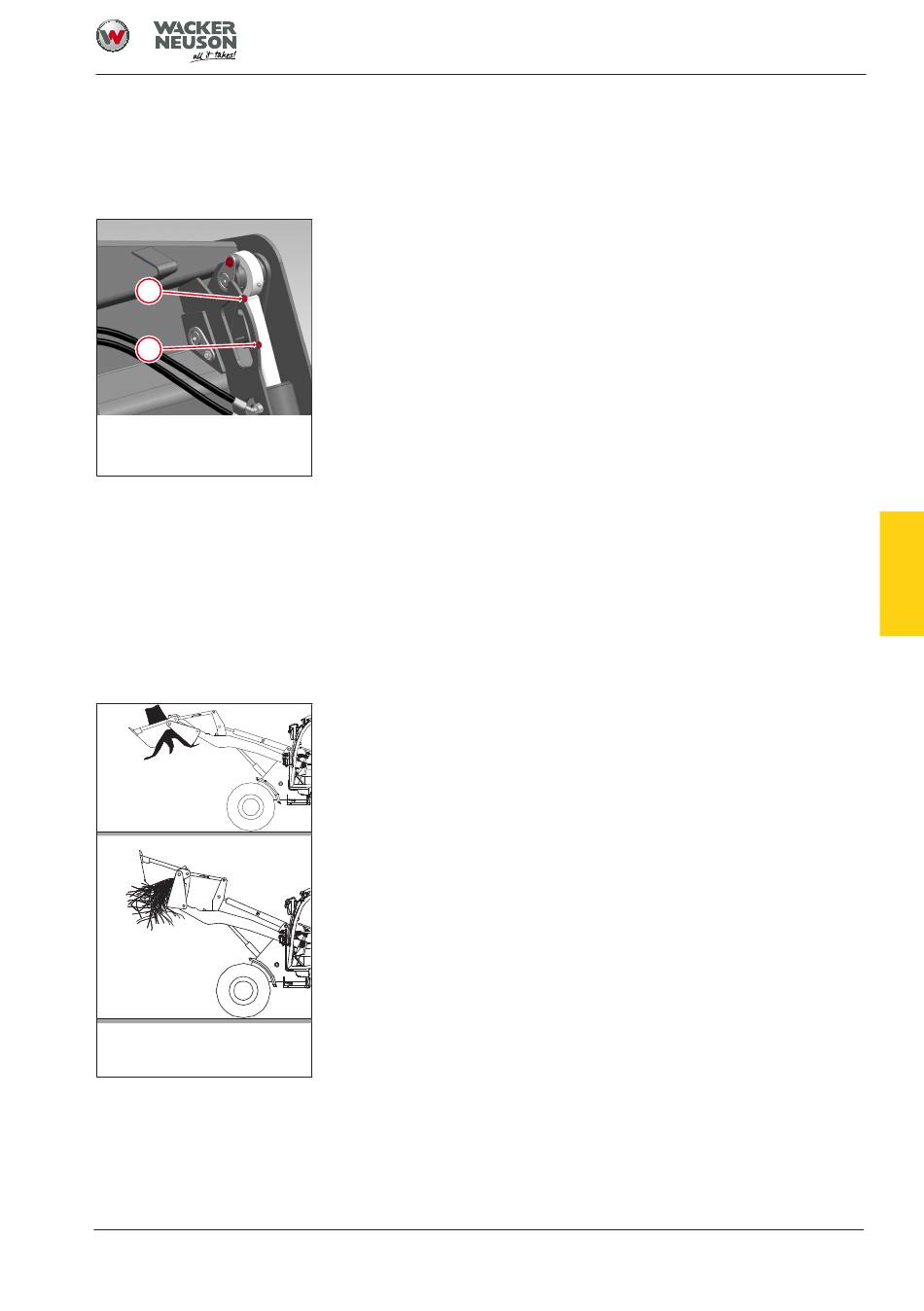

Abb. 135: Orientierungs-
hilfen an der 4-in-1-
Schaufel
Abb. 136: Große, sperri-
ge Gegenstände greifen
[de] | 10/2020 | 1000402569 | WL25 | Betriebsanleitung
Bestimmungsgemäße Verwendung
Das Anbaugerät 4-in-1-Schaufel ist zum Laden, Graben,
Greifen, Planieren, Schürfen und Ausbreiten von losem
Material bestimmt, z. B. Sand, Erde und Kies.
Mit der 4-in-1-Schaufel arbeiten
An dem Anbaugerät sind Orientierungshilfen angebracht.
Die Befestigungsschraube für die Zylindersicherung ist
farblich markiert. An der Schaufel selbst sind neben den
Hydraulikzylindern Markierungen angebracht. Die Markie-
rungen geben an, wie weit die Schaufel geöffnet ist. Da-
durch wird das Auftragen von z. B. Splitt oder Sand er-
leichtert.
• Position I = Schaufel ist leicht geöffnet.
• Position II = Schaufel ist weit geöffnet.
Ladearbeiten und Aushubarbeiten
Die geschlossene 4-in-1-Schaufel kann wie eine Leicht-
gutschaufel oder Erdschaufel verwendet werden. Zur Be-
dienung der 4-in-1-Schaufel:
Erdschaufel verwenden auf Seite
Zum Abladen in größerer Höhe wird die Schaufel geöffnet,
nicht ausgekippt.
Große Gegenstände greifen
Mit der 4-in-1-Schaufel können sperrige oder große Ge-
genstände gegriffen und sicher transportiert werden.
1. Schaufel öffnen.
2. Schaufel über dem aufzunehmenden Gegenstand
platzieren.
3. Ladeanlage absenken.
4. Schaufel schließen.
ð Aufzunehmenden Gegenstand anheben und transpor-
tieren.
Bedienung 6
siehe Leichtgutschaufel und
164.
