1.3 診断ケーブルの挿入と取り外し

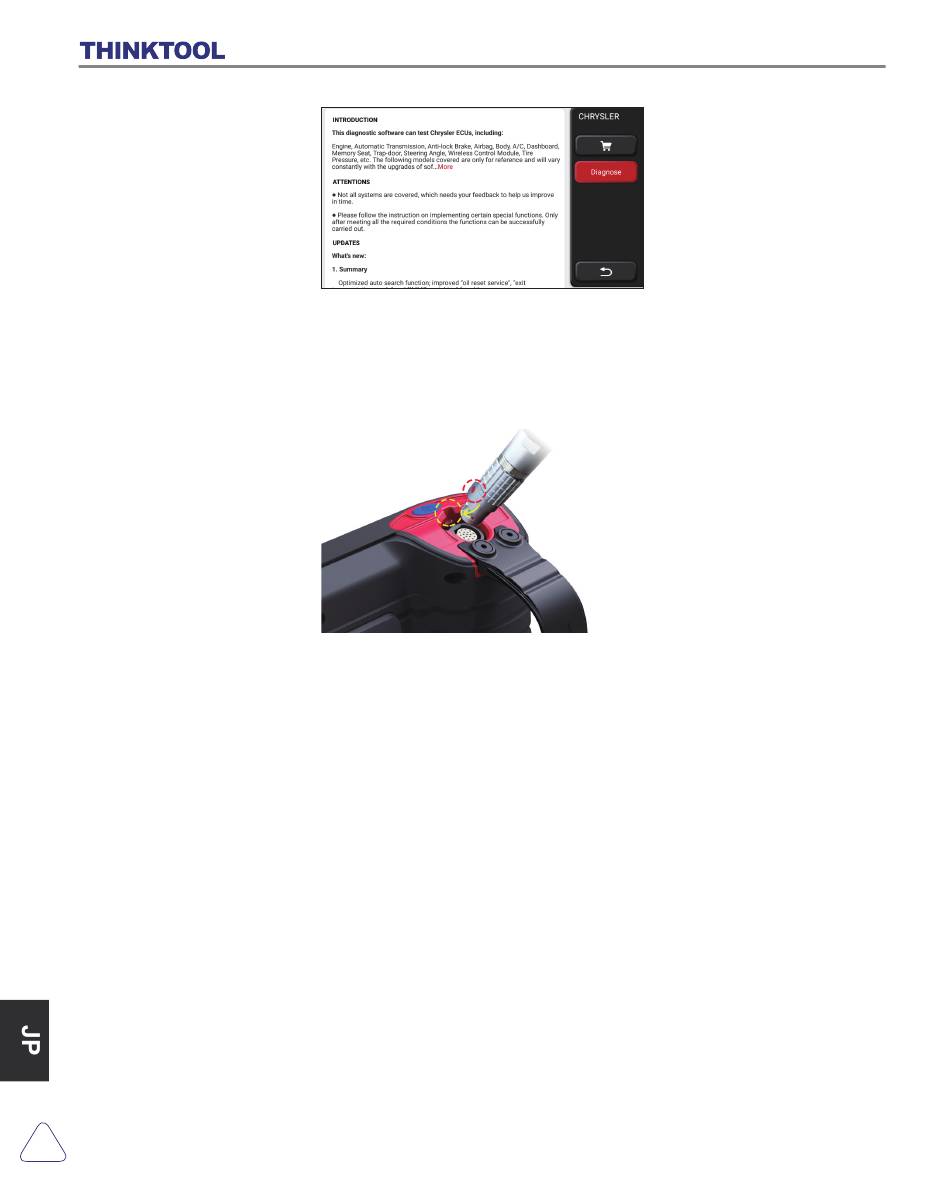

航空コネクタは、ホストと診断ケーブルを接続するために使われています。 コネクタを
挿入するとき、コネクタとソケットの赤い点が揃っていることに注意してください。 次
の図を参照してください。
ヒント：赤い点が重なっていることを確認してください。 プラグをむりやりに挿抜しな
いでください。コネクタのピン破損になる恐れあります。航空コネクタは内視鏡機能モジ
ュールにも使用されるため、その操作は診断ケーブルの操作とは同じです。
1.4 プリンターのインストール
プリンタはホストの後ろにインストールすることになります。次の手順に従ってくださ
い。
（1）ホストの後ろのネジを外し、後ろのカバーを取り外します。
（2）ホストカードスロットをプリンターの片側に挿入します。
（3）プリンターの側面のバックルを押さえて、ホストにスナップします。
（4）ホストが起動してから、ホストは自動的にプリンターと接続することになります。
