Inhaltszusammenfassung für Thinkcar THINKOBD 500

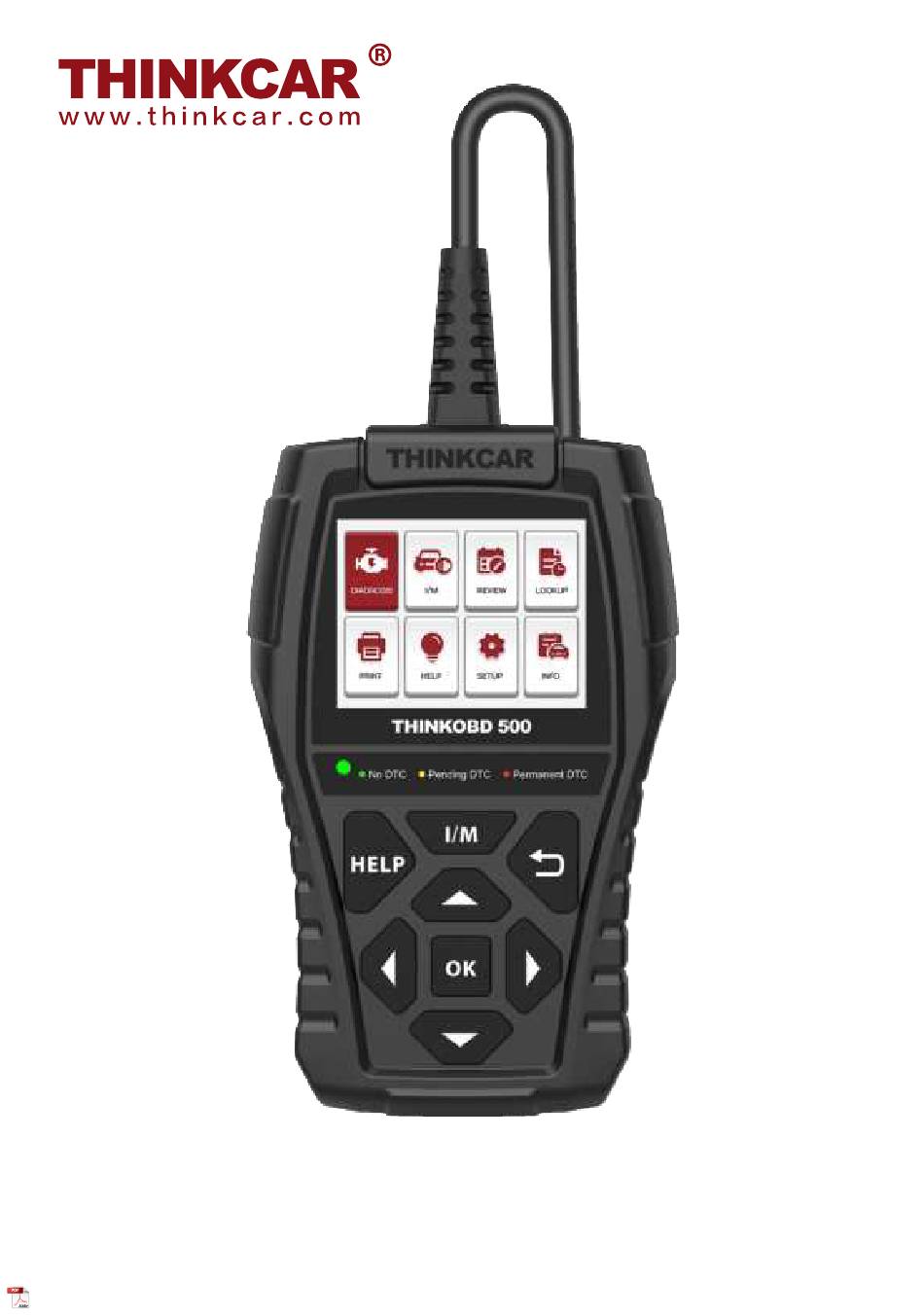

  • Seite 1 THINKOBD 500...

  • Seite 37: Warnung Zum Code-Schweregrad

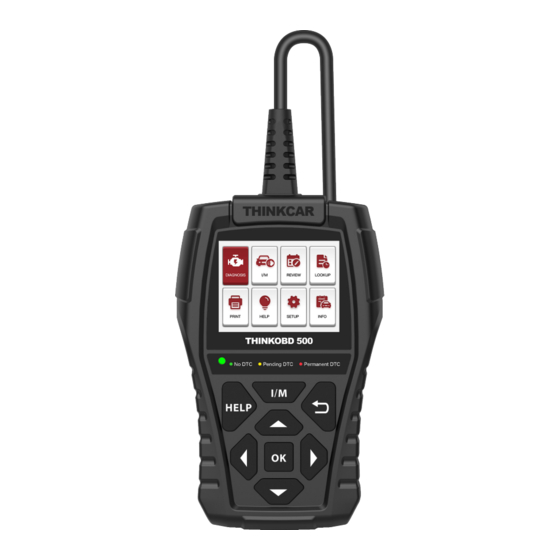

    1. Product Descriptions (1) Diagnosekabel: Standard-OBDII-Diagnosekabel (2) LCD-Display: 2,8-Zoll-Display (240 * 320) (3) Code-Schweregrad-Alarm: Drei Statusanzeigen (4) I/M-Taste: Geben Sie schnell "I/M READINESS" ein, um den Datenfluss anzuzeigen (5) Hilfe: Über OBD-Anweisungen, über Datenflussanweisungen, über Druckanweisungen, über Anweisungen zur Auspuffvorbereitung (6) Aufwärts-, Abwärts-, Links- und Rechtstasten: zur Auswahl interaktiver Funktionen (7) Return-Taste: Zurück zur oberen Funktion (8) OK Zurück: Bestätigungstaste...

  • Seite 38: Technische Spezifikationen

    Technische Spezifikationen Anzeige: 2.8 inch display Arbeitsumgebung: 0 to 50℃ (32 to 122℉ ) Speicherumgebung: -20 to 60℃ (-4 to 140℉ ) Stromversorgung: 9-18V vehicle power Unterstützte Protokolle: ISO9141, KWP2000 (ISO 14230), J1850PWM,J1850VPM and CAN OBDII protocol Bedienungsanleitung 1. Kompatibel mit Fahrzeugen nach 1966 und Fahrzeugen mit aktualisiertem OBDII-Protokoll 2.

  • Seite 39: Anwendungsübersicht

    Hinweis: Schalten Sie die Zündung des Fahrzeugs ein, der Spannungsbereich des Geräts sollte 9-18 V betragen und der Gashebel sollte sich in der geschlossenen Position befinden. 2.2 Anwendungsübersicht Beim Hochfahren des Codelesers öffnet sich der Startbildschirm. Dieser Bildschirm zeigt alle auf dem Gerät geladenen Anwendungen.
  • Seite 40 1.1.1 Wählen Sie "Diagnose", klicken Sie auf "OK", um die Systemdiagnose einzugeben, wählen Sie den Fahrzeugtyp aus und rufen Sie die Diagnosefunktionsliste auf. 1.1.2 Wählen Sie „CODE LESEN“ und klicken Sie auf „OK“, um den Fahrzeugtyp zum Anzeigen der DTC-Diagnosedaten auszuwählen.

  • Seite 41: Wählen Sie "Codes Löschen", Um Den Fehlercode Zu Löschen

    1.2 Wählen Sie „CODES LÖSCHEN“, um den Fehlercode zu löschen Hinweis: Im Menü Codes löschen können Sie alle aktuellen und gespeicherten DTCs vom Steuergerät löschen. Es löscht auch alle temporären ECU-Informationen, einschließlich Standbild. Stellen Sie also sicher, dass das ausgewählte System vollständig von Technikern überprüft und gewartet wird und keine wichtigen Informationen verloren gehen, bevor Sie die Codes löschen.
  • Seite 42 HINWEIS : ● Um den I/M-Bereitschaftsstatus zu überprüfen, vergewissern Sie sich, dass der Zündschlüssel bei ausgeschaltetem Motor auf ON steht. ● Nicht alle Monitore werden von allen Fahrzeugen unterstützt. I/M Readiness ist eine nützliche Funktion, um zu überprüfen, ob alle Monitore OK oder N/ A sind.
  • Seite 43 Tipps: Verwenden Sie die BACK-Taste, um zum Diagnosemenü zurückzukehren. 1.5 Wählen Sie "FREEZE FRAME" und klicken Sie auf "OK", um den Standbild-Datenstrom anzuzeigen. Das Freeze Frame-Menü zeigt Standbilddaten an, eine Momentaufnahme kritischer Fahrzeugbetriebsbedingungen, die zum Zeitpunkt des Setzens des DTC automatisch vom Bordcomputer aufgezeichnet wird.
  • Seite 44 Die OBDII-Vorschriften verlangen, dass bestimmte Fahrzeuge Sauerstoffsensoren (O2) überwachen und testen, um kraftstoff- und emissionsbezogene Fehler zu isolieren. Die Funktion O2-Monitor-Test wird verwendet, um abgeschlossene O2-Sensor-Monitor-Testergebnisse abzurufen. Der O2-Monitortest ist kein On-Demand-Test. O2-Sensoren werden nicht getestet, wenn sie über das Menü ausgewählt werden, aber getestet, wenn die Motorbetriebsbedingungen innerhalb der angegebenen Grenzen liegen.
  • Seite 45 HINWEIS : ● Einige Hersteller erlauben keine Werkzeuge zur Steuerung von Fahrzeugsystemen. ● Der Hersteller legt die Kriterien fest, um den Test automatisch zu stoppen. Lesen Sie das entsprechende Fahrzeug- Servicehandbuch, bevor Sie diese Funktion verwenden. 2. Wählen Sie „I/M READINESS“ und klicken Sie auf „OK“, um den I/M-Datenfluss anzuzeigen. So rufen Sie I/M-Bereitschaftsstatusdaten mit einer I/M-Bereitschaftstaste mit einem Klick ab: 1.
  • Seite 46 die Emissionsprüfung und DTCs. Unten ist die Interpretation der LED und des eingebauten Piepsers. Wenn die LED leuchtet: ● Grün – Zeigt an, dass die Motorsysteme „OK“ sind und ordnungsgemäß funktionieren (die Anzahl der mit dem Fahrzeug ausgestatteten Monitore, die gelaufen sind und ihre Selbstdiagnosetests durchgeführt haben, liegt im zulässigen Bereich.
  • Seite 47 4. Wählen Sie „DTC LOOKUP“ und klicken Sie auf „OK“, um die Fehlercodeanalyse abzufragen. 3. Diagnose-Fehlercode (DTCs) OBDII-Diagnose-Fehlercodes sind Codes, die vom Diagnosesystem des Bordcomputer für im Fahrzeug festgestellte Probleme gespeichert werden. Diese Codes identifizieren einen bestimmten Problembereich und sollen Ihnen ein Fahrzeug zur Verfügung stellen. OBDII- Diagnose-Fehlercodes bestehen aus einem fünfstelligen alphanumerischen Code.

  • Seite 48: Dtc Beispiel

    zweite Zeichen, eine Zahl, 0-3; Die anderen drei Zeichen, ein Hex-Zeichen, 0-9 oder A-F, liefern zusätzliche Informationen darüber, woher der Fehlercode stammt und unter welchen Betriebsbedingungen er eingestellt wurde. Hier ist ein Beispiel, um die Struktur der Ziffern zu veranschaulichen: DTC Beispiel P0201 Identifiziert, welcher Teil des...
  • Seite 49 Der erste Schritt besteht darin, den Browser zu öffnen und die URL einzugeben: https:// mythinkcar.com/ Um die offizielle Website aufzurufen, klicken Sie auf Download. Es erscheint ein Dropdown-Feld, in dem Sie das THINKOBD Update-Tool von THINKOBD auswählen und das Installationstool herunterladen. 1.1 Wenn das THINKOBD Update-Tool das Installationspaket erfolgreich heruntergeladen hat, erscheint das folgende Programm (wie in der Abbildung unten gezeigt): 1.2 Der zweite Schritt besteht darin, den Computer und das OBD500-Gerät über den MINI USB-...
  • Seite 50 1.3 Klicken Sie auf dem OBD500 Gerät auf die Schaltfläche OK, um die APP-Homepage aufzurufen, klicken Sie auf DRUCKEN, um den Bericht auszuwählen, den Sie drucken möchten, und wählen Sie die Schaltfläche Drucken, um den Vorgang abzuschließen.
  • Seite 51 2. Wählen Sie „Hilfe“ und klicken Sie auf „OK“. Sie finden die Geräte-OBD-Funktion und Systemanweisungen.
  • Seite 52 Aufnahmemodus und Ton einzustellen. 4. Wählen Sie "Info" und klicken Sie auf "OK", um lokale Informationen anzuzeigen Hinweis: Vielen Dank, dass Sie sich für THINKOBD 500 entschieden haben. Rufen Sie zunächst http://www.mythinkcar.com auf, um zu überprüfen, ob eine aktualisierte Software verfügbar ist.
  • Seite 53 5. Aktualisieren Das Tool kann über ein USB-Kabel aktualisiert werden. Hinweis: Stellen Sie sicher, dass Ihr Computer über eine Internetverbindung verfügt. 5.1 Bitte melden Sie sich auf der offiziellen Website http://www.mythinkcar.com an und suchen Sie das "THINKOBD Updata TOOL", das Download-Tool "Product Updata Tool Setup.exe" auf Ihrem Computer.

  • Seite 54: Garantiebedingungen

    Garantiebedingungen Diese Garantie gilt nur für Benutzer und Händler, die https://www.thinkcar.com/ THINKOBD 500 Produkte auf normale Weise erwerben. Geben Sie innerhalb eines Jahres kostenlose Garantie. THINKCAR Garantie einschließlich elektronischer Produkte für Schäden, die durch Material- oder Verarbeitungsfehler verursacht wurden. Schäden an Geräten oder Komponenten, die durch Missbrauch, nicht autorisierte Modifikation, Verwendung für nicht vorgesehene Zwecke,...
