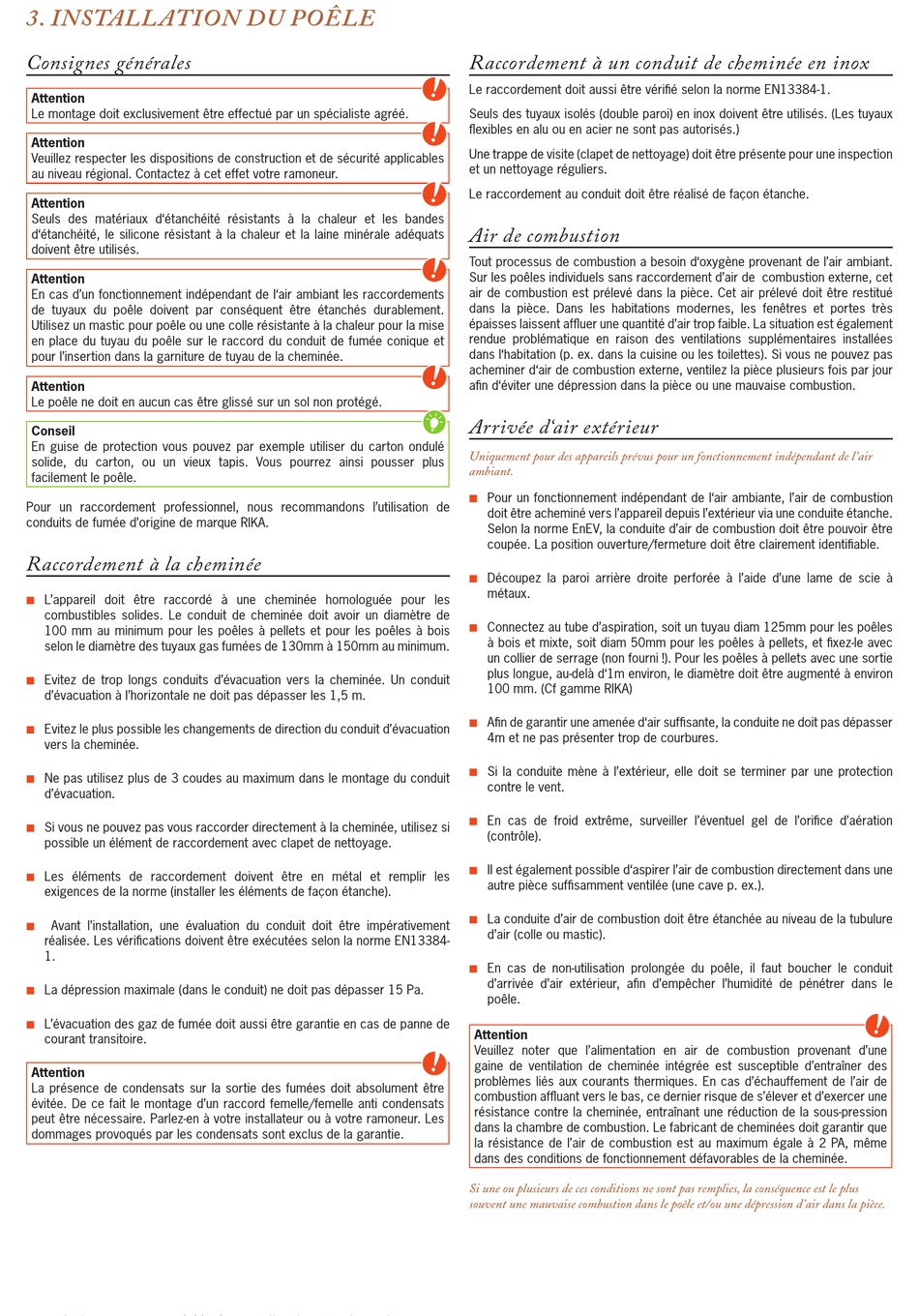

3. INSTALLATION DU POÊLE
Consignes générales
Attention
Le montage doit exclusivement être effectué par un spécialiste agréé.
Attention
Veuillez respecter les dispositions de construction et de sécurité applicables
au niveau régional. Contactez à cet effet votre ramoneur.
Attention
Seuls des matériaux d'étanchéité résistants à la chaleur et les bandes
d'étanchéité, le silicone résistant à la chaleur et la laine minérale adéquats
doivent être utilisés.
Attention
En cas d'un fonctionnement indépendant de l'air ambiant les raccordements
de tuyaux du poêle doivent par conséquent être étanchés durablement.
Utilisez un mastic pour poêle ou une colle résistante à la chaleur pour la mise
en place du tuyau du poêle sur le raccord du conduit de fumée conique et
pour l'insertion dans la garniture de tuyau de la cheminée.
Attention
Le poêle ne doit en aucun cas être glissé sur un sol non protégé.
Conseil
En guise de protection vous pouvez par exemple utiliser du carton ondulé
solide, du carton, ou un vieux tapis. Vous pourrez ainsi pousser plus
facilement le poêle.
Pour un raccordement professionnel, nous recommandons l'utilisation de
conduits de fumée d'origine de marque RIKA.
Raccordement à la cheminée
L'appareil doit être raccordé à une cheminée homologuée pour les
Q
combustibles solides. Le conduit de cheminée doit avoir un diamètre de
100 mm au minimum pour les poêles à pellets et pour les poêles à bois
selon le diamètre des tuyaux gas fumées de 130mm à 150mm au minimum.
Evitez de trop longs conduits d'évacuation vers la cheminée. Un conduit
Q
d'évacuation à l'horizontale ne doit pas dépasser les 1,5 m.
Evitez le plus possible les changements de direction du conduit d'évacuation
Q
vers la cheminée.
Ne pas utilisez plus de 3 coudes au maximum dans le montage du conduit
Q
d'évacuation.
Si vous ne pouvez pas vous raccorder directement à la cheminée, utilisez si
Q
possible un élément de raccordement avec clapet de nettoyage.
Les éléments de raccordement doivent être en métal et remplir les
Q
exigences de la norme (installer les éléments de façon étanche).
Avant l'installation, une évaluation du conduit doit être impérativement
Q
réalisée. Les vérifications doivent être exécutées selon la norme EN13384-
1.
La dépression maximale (dans le conduit) ne doit pas dépasser 15 Pa.
Q
L'évacuation des gaz de fumée doit aussi être garantie en cas de panne de
Q
courant transitoire.
Attention
La présence de condensats sur la sortie des fumées doit absolument être
évitée. De ce fait le montage d'un raccord femelle/femelle anti condensats
peut être nécessaire. Parlez-en à votre installateur ou à votre ramoneur. Les
dommages provoqués par les condensats sont exclus de la garantie.
Raccordement à un conduit de cheminée en inox
Le raccordement doit aussi être vérifié selon la norme EN13384-1.
Seuls des tuyaux isolés (double paroi) en inox doivent être utilisés. (Les tuyaux
flexibles en alu ou en acier ne sont pas autorisés.)
Une trappe de visite (clapet de nettoyage) doit être présente pour une inspection
et un nettoyage réguliers.
Le raccordement au conduit doit être réalisé de façon étanche.

Air de combustion

Tout processus de combustion a besoin d'oxygène provenant de l'air ambiant.
Sur les poêles individuels sans raccordement d'air de combustion externe, cet
air de combustion est prélevé dans la pièce. Cet air prélevé doit être restitué
dans la pièce. Dans les habitations modernes, les fenêtres et portes très
épaisses laissent affluer une quantité d'air trop faible. La situation est également
rendue problématique en raison des ventilations supplémentaires installées
dans l'habitation (p. ex. dans la cuisine ou les toilettes). Si vous ne pouvez pas
acheminer d'air de combustion externe, ventilez la pièce plusieurs fois par jour
afin d'éviter une dépression dans la pièce ou une mauvaise combustion.
Arrivée d'air extérieur
Uniquement pour des appareils prévus pour un fonctionnement indépendant de l'air
ambiant.
Pour un fonctionnement indépendant de l'air ambiante, l'air de combustion
Q
doit être acheminé vers l'appareil depuis l'extérieur via une conduite étanche.
Selon la norme EnEV, la conduite d'air de combustion doit être pouvoir être
coupée. La position ouverture/fermeture doit être clairement identifiable.
Découpez la paroi arrière droite perforée à l'aide d'une lame de scie à
Q
métaux.
Connectez au tube d'aspiration, soit un tuyau diam 125mm pour les poêles
Q
à bois et mixte, soit diam 50mm pour les poêles à pellets, et fixez-le avec
un collier de serrage (non fourni !). Pour les poêles à pellets avec une sortie
plus longue, au-delà d'1m environ, le diamètre doit être augmenté à environ
100 mm. (Cf gamme RIKA)
Afin de garantir une amenée d'air suffisante, la conduite ne doit pas dépasser
Q
4m et ne pas présenter trop de courbures.
Si la conduite mène à l'extérieur, elle doit se terminer par une protection
Q
contre le vent.
En cas de froid extrême, surveiller l'éventuel gel de l'orifice d'aération
Q
(contrôle).
Il est également possible d'aspirer l'air de combustion directement dans une
Q
autre pièce suffisamment ventilée (une cave p. ex.).
La conduite d'air de combustion doit être étanchée au niveau de la tubulure
Q
d'air (colle ou mastic).
En cas de non-utilisation prolongée du poêle, il faut boucher le conduit
Q
d'arrivée d'air extérieur, afin d'empêcher l'humidité de pénétrer dans le
poêle.
Attention
Veuillez noter que l'alimentation en air de combustion provenant d'une
gaine de ventilation de cheminée intégrée est susceptible d'entraîner des
problèmes liés aux courants thermiques. En cas d'échauffement de l'air de
combustion affluant vers le bas, ce dernier risque de s'élever et d'exercer une
résistance contre la cheminée, entraînant une réduction de la sous-pression
dans la chambre de combustion. Le fabricant de cheminées doit garantir que
la résistance de l'air de combustion est au maximum égale à 2 PA, même
dans des conditions de fonctionnement défavorables de la cheminée.
Si une ou plusieurs de ces conditions ne sont pas remplies, la conséquence est le plus
souvent une mauvaise combustion dans le poêle et/ou une dépression d'air dans la pièce.
