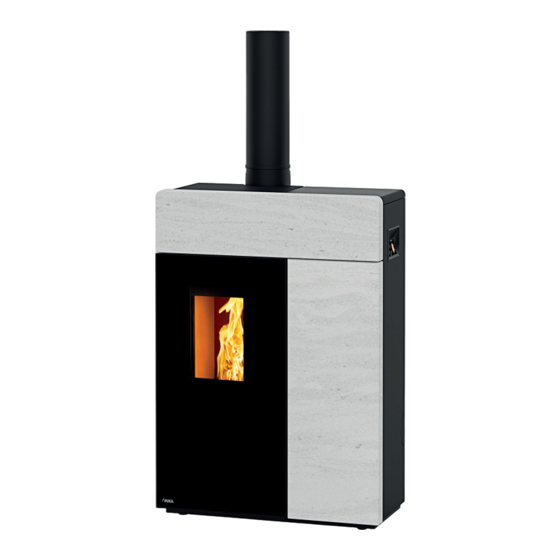

RIKA DOMO PGI MULTIAIR Montageanleitung
  1. Anleitungen
  2. Marken
  3. RIKA Anleitungen
  4. Kamine
  5. DOMO PGI MULTIAIR
  6. Montageanleitung

RIKA DOMO PGI MULTIAIR Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

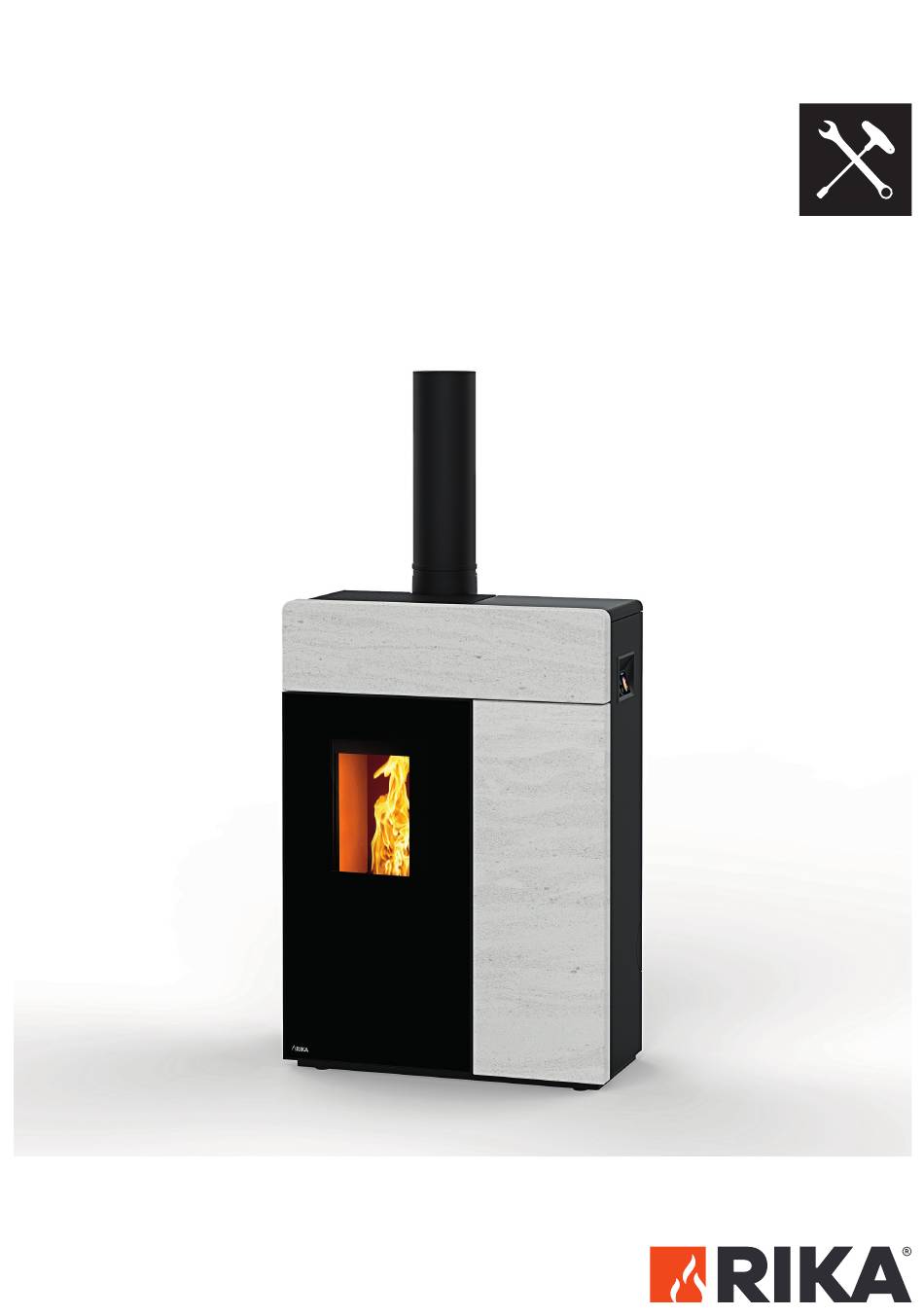

DOMO PGI
MULTIAIR
Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RIKA DOMO PGI MULTIAIR

Inhaltszusammenfassung für RIKA DOMO PGI MULTIAIR

  • Seite 1 DOMO PGI MULTIAIR Montageanleitung...
  • Seite 2 Anschluss, Abmessungen, Gewicht DOMO Technische Daten DOMO PGI Technische Daten 100/150 Heizleistungsbereich [kW] 3 - 10 Raumheizvermögen abhängig von der [m3] 70 - 260 Hausisolierung Brennstoffverbrauch [kg/h] ≤2,3 Pelletbehälterkapazität* [l]/[~kg] 76/~50 Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische Leistungsaufnahme Sicherung 2,5 AT Wirkungsgrad 92,7 CO2-Gehalt...

  • Seite 3: Anschluss An Den Schornstein (Kamin)

    Leitung die Verbrennungsluft von außen zugeführt Zum fachgerechten Anschließen empfehlen wir original Rauchrohre werden. Lt. EnEV sollte die Verbrennungsluftleitung absperrbar aus dem RIKA Rauchrohrsortiment. sein. Die Stellung auf/zu muss eindeutig erkennbar sein. Anschluss an den Schornstein (Kamin) Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Scheitholz- u.

  • Seite 4: Allgemeine Warn- Und Sicherheitshinweise

    Bestimmungen und Gesetze, sowie die örtlich gültigen Hinweis Vorschriften und Regeln. Ihr Kaminofen wird sich während der Aufheiz- und Abkühlphase ausdehnen und zusammenziehen. Das kann unter Umständen zu RIKA Öfen dürfen Wohnräumen normaler leichten Dehn- bzw. Knackgeräuschen führen. Dies ist ein normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200)

  • Seite 5: Vor Dem Aufstellen

    Kaminöfen der Bauart 1 (BA 1): Vor dem Aufstellen Für Mehrfachbelegung geeignet. (Beachten Bodentragfähigkeit unterschiedlichen Länderbestimmungen.) Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Diese dürfen nur mit geschlossener Feuerraumtür betrieben Unterkonstruktion dem Gewicht des Ofens standhält. werden. Hinweis Wird der Kaminofen nicht betrieben, ist die Feuerraumtür Veränderungen an der Feuerstätte dürfen nicht vorgenommen...
  • Seite 6 Lieferumfang E16016 L03371 Trägerblech B17527 Konvektionsgebläse 3x N112040 Sechskantschraube 2x N103657 Kabelbinder 4x N106472 Sechskantschraube L02724 Motorabdeckung L03372 Abdeckblende Zeichenerklärung ...wichtiger Hinweis ...Sechskant #8, #10 ...Sechskant #13 # 13 ...Eisensägeblatt ...Innensechsrund T25 ...per Hand...

  • Seite 7: Allgemeine Hinweise

    Allgemeine Hinweise Die Konvektionsluftmenge und -temperatur ist für die Beheizung Hinweis eines zusätzliche Raumes ausgelegt. Manipulationen am Gerät nur dann vornehmen, wenn der Beachten Sie die länder-, regionsspezifischen Brandschutz- Netzstecker des Ofens aus der Steckdose gezogen und der Ofen bestimmungen und klären Sie die Anschluss-Situation mit der vollständig abgekühlt ist.
  • Seite 8 Montage Option MULTIAIR Schneiden Sie die markierten Ausschnitte entlang der Perforierung Montieren Sie den Flammfühler. aus. Montieren Sie die Abdeckblende mit 2 Sechskantschrauben. Entfernen Sie die Halteplatte des Flammfühlers indem Sie die beiden Befestigungsschrauben lösen. Sie können den Flammfühler einfach gerade herausziehen.

  • Seite 9: Funktionstest Und Einstellung

    Führen Sie die Kabel von Gebläse und Flammfühler durch die Vor der Montage der Rückwand führen Sie das Flammfühlerkabel vorgesehenen Öffnungen im Hitzeschutzblech. Verlegen Sie die und das Gebläsekabel durch den dafür vorgesehenen Schlitz in der Kabel im oberen, vertikalen Kabelkanal. Rückwand.
  • Seite 10 DOMO PGI MULTIAIR Istruzioni di montaggio...

  • Seite 11: Dati Tecnici

    Dimensioni di DOMO PGI Dati tecnici per DOMO PGI Dati tecnici 100/150 Potenza calorica [kW] 3 - 10 Volume riscaldabile dipendente dallo [m3] 70 - 260 stato di isolamento dell’abitazione Consumo di combustibile [kg/h] ≤2,3 Capienza serbatoio pellet* [l]/[~kg] 76/~50 Alimentazione elettrica [V]/[Hz] 230/50...

  • Seite 12: Installazione Della Stufa

    1 metro il diametro dovrebbe essere aumentato a e stufe Combi a base di diametro raccordo uscita fumi). Evitare circa Ø 100 mm. (Vedere la gamma RIKA). condotti dei fumi troppo lunghi. Per garantire un sufficiente afflusso di aria, la condotta non deve La lunghezza orizzontale del condotto dei fumi non dovrebbe superare i 4 metri di lunghezza e non deve avere troppe curve.

  • Seite 13: Avvertenze Generali E Precauzioni

    Si tratta di un processo normale e non rappresenta un motivo per un eventuale reclamo. L’installazione delle stufe RIKA è permessa soltanto in ambienti con umidità normale (ambienti secchi secondo VDE 0100 Parte 200). Le stufe non sono protette contro gli spruzzi d’acqua e non Prima accensione vanno installate in ambienti di elevata umidità...

  • Seite 14: Prima Dell'installazione

    Stufe di tipo 1 (BA 1): Prima dell’ installazione Adatta a installazione collettiva. (Si prega di tenere conto delle Portata del pavimento normative regionali.) Prima di procedere con l’installazione assicurarsi che la capacità di In questo tipo di stufe lo sportello della camera di combustione carico della struttura sottostante sia in grado di reggere il peso della deve rimanere chiuso durante il funzionamento.

  • Seite 15: Spiegazione Dei Simboli

    Articoli consegnati E16016t L03371 Lamiera B17527 Ventola distribuzione aria completa 3x N112040 Vite con testa esagonale 2x N103657 Fascetta stringicavo 4x N106472 Vite con testa esagonale L02724 Cover motoriduttore L03372 Lamiera di chiusura Spiegazione dei simboli ...Informzione importante ...Esagonale #8, #10 ...Esagonale #13 # 13 ...Seghetto per il ferro...

  • Seite 16: Avvertenze Generali

    Avvertenze generali La quantità e la temperatura dell’aria da distribuire sono sufficienti per scaldare un’altra oppure – in caso di montaggio di due ventilatori – altre due stanze. Attenzione Per favore tenere conto delle normative regionali e contattare le Eseguire lavori sulla stufa solo se la spina della stufa è stata tolta autorità...
  • Seite 17 Montaggio ventola distribuzione aria Tagliare lo schienale seguendo la marcatura verde. Montare il sensore di fiamma. Rimuovere la piastra di fissaggio del sensore di fiamma allentando Fissare la lamiera di chiusura con 2 viti esagonali. le due viti di fissaggio. Si può semplicemente estrarre il sensore di fiamma direttamente.
  • Seite 18 Far passare i due cavi (del ventilatore e del sensore fiamma) dalle Prima di montare lo schienale, far passare il cavo del sensore fiamma due aperture sulle lamiere di protezione dal calore. Procedere con e il cavo di ventilatore attraverso l’apposita apertura nello schienale. l’inserimento fino al canale dei cavi.
  • Seite 19 Notizen:...
  • Seite 21 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten RIKA Innovative Ofentechnik GmbH © 2021 | RIKA Innovative Ofentechnik GmbH Müllerviertel 20 In caso di dubbio oppure in caso di traduzioni mancanti oppure errate l’unico 4563 Micheldorf / AUSTRIA documento valido rimane quello in versione tedesca. Con riserva di modifiche Tel.: +43 (0)7582/686 - 41, Fax: -43...
