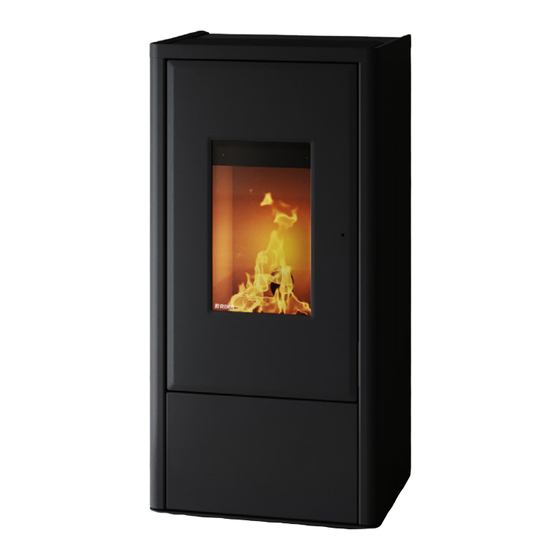

RIKA PRIMO RAO Bedienungsanleitung

RIKA PRIMO RAO Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PRIMO RAO:
Inhaltsverzeichnis

Werbung

PRIMO RAO
PRIMO PGI*
Bedienungsanleitung
*PGI nicht für Deutschland und Österreich

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für RIKA PRIMO RAO

  • Seite 1 PRIMO RAO PRIMO PGI* Bedienungsanleitung *PGI nicht für Deutschland und Österreich...
  • Seite 2: Inhaltsverzeichnis

    1. ZEICHENERKLÄRUNG 2. ANLEITUNG ZUM INBETRIEBNAHMEPROTOKOLL Betreibereinweisung ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������4 3. PRIMO RAO/PGI 6 KW Ersatzteilübersicht Explosionsdarstellung PRIMO RAO/PGI 6 kW ��������������������������������������������������������������������������������������������� 6 Rauchrohranschluss oben - RAO ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 9 Rauchrohranschluss oben - PGI* ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 9 Ersatzteilübersicht Artikelnummern PRIMO RAO/PGI 6 kW �����������������������������������������������������������������������������������������������������������10 Technische Dokumentation - Ökodesign ��������������������������������������������������������������������������������������������������������������������������������������������������������12...
  • Seite 3 Manueller Modus ������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������33 Komfort Modus�����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������33 Standby �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������33 Reinigung (stündlich) �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������33 Reset - Werkseinstellung �����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������33 Anheizen ohne elektrischer Zündung ���������������������������������������������������������������������������������������������������������������������������������������������������������������33 12. OPTIONEN RIKA Raumsensor ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������34 MULTIAIR Gebläse ���������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������34 Kindersicherung��������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������34 13. WARNUNGEN 14. FEHLERMELDUNGEN Fehler quittieren �������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������� 35 15. PFLEGE Reinigen lackierter Flächen�����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������37 Öffnen der Feuerraumtür ����������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������������37...
  • Seite 4: Zeichenerklärung

    Hinweis und Garantiebedingungen hervor� So werden Schneckenstopfer Bitte retournieren Sie 1 ausgefülltes Inbetriebnahmeprotokoll an oft durch die Verwendung nicht geprüfter Pellets hervorgerufen, RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 Gerätefehlfunktionen entstehen durch mangelnde Reinigung und Micheldorf, Austria� Wartung� Durch eine gründliche Einweisung können viele Reklamationen Elektrische Peripherie / Zubehör...
  • Seite 5 Gewährleistungsbedingungen erläutert Ofen ausgeschaltet übergeben Die Fa.RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nut- zung, Verarbeitung und Erfassung verwendet werden. Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung.
  • Seite 6: Primo Rao/Pgi 6 Kw

    3. PRIMO RAO/PGI 6 KW Ersatzteilübersicht Explosionsdarstellung PRIMO RAO/PGI 6 kW...
  • Seite 9: Rauchrohranschluss Oben - Rao

    Rauchrohranschluss oben - RAO Rauchrohranschluss oben - PGI* *PGI nicht für Deutschland und Österreich...
  • Seite 10: Ersatzteilübersicht Artikelnummern Primo Rao/Pgi 6 Kw

    Ersatzteilübersicht Artikelnummern PRIMO RAO/PGI 6 kW Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung Z38747 Verschlussbolzen N111973 Sechskantmutter M05 N102946 Schwerspannstift Z38749 Scharnier L03978 Verschlusszunge L04068 Scharnier rechts N112836 SK-Schraube M05x10 N111950 SK-Schraube M05x10 L04065 Verschlusslasche B19225 Behälterdeckel RAO kpl. Z38715 Dekortür N112600 Behälterdichtung...
  • Seite 11 Nr. Art.Nr. Bezeichnung Z31674 Zentrierplatte Z35182 Gleitlager Di16 L03710 Motorhalteplatte L03711 Klemmwinkel Z18997 Gummipuffer N112499 Gewindestift m. ISK u. Zapfen Z11915 Klemmring Schnecke Z37701 Druckrohr N112796 Silikonschlauch blau N112795 Silikonschlauch rot B19113 Schneckenmotor taktend B19199 Hauptplatine USB20 N112703 Gewindefurchende Schraube M04x08 Z38387 Kaltgerätebuchse N112040...
  • Seite 12: Technische Dokumentation - Ökodesign

    Kontakt: Anschrift: Müllerviertel 20 4563 Micheldorf Austria Angaben zum Gerät PRIMO 6 kW / PRIMO RAO 6 kW / PRIMO PGI 6 kW / PRIMO Modellkennung: MA 6 kW Gleichwertige Modelle: Technische Universität Wien, Getreidemarkt 9/166, 1060 Prüflabor: Wien, Austria Prüflabor Nr.:...
  • Seite 13 (**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich� Unterzeichnet für den Hersteller und im Namen des Herstellers von: Andreas Bloderer / Produktmanagement Micheldorf, 07.12.2021 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2021 | RIKA Innovative Ofentechnik GmbH...
  • Seite 14: Maße Primo Rao/Pgi 6 Kw

    Anzündvorganges ca� 150 Watt� Das Anschlusskabel muss so gelegt werden, dass jeglicher Kontakt mit heißen oder scharfkantigen Gewicht mit Stahl-/Alumantel [kg] Außenflächen des Ofens vermieden wird� Rauchrohranschluss Technische Daten PRIMO RAO/PGI 6 kW Durchmesser [mm] Anschlusshöhe Stutzen [mm] Technische Daten...
  • Seite 15: Brennstoffmenge Primo Rao/Pgi 6 Kw

    Brennstoffmenge PRIMO RAO/PGI 6 kW Nennlast Teillast Pelletbetrieb ~1,3 kg/h* ~0,6 kg/h* Brenndauer bei ~14 h* ~31 h* vollem Pelletbehälter * Praxiswerte, können je nach Pelletqualität abweichen� Hinweis Der Pelletverbrauch hängt von der Größe der Pellets ab� Je größer die Pellets, desto langsamer die Zufuhr und umgekehrt�...
  • Seite 16: Primo Rao/Pgi 8 Kw

    4. PRIMO RAO/PGI 8 KW Ersatzteilübersicht Explosionsdarstellung PRIMO RAO/PGI 8 kW...
  • Seite 19: Rauchrohranschluss Oben - Rao

    Rauchrohranschluss oben - RAO Rauchrohranschluss oben - PGI* *PGI nicht für Deutschland und Österreich...
  • Seite 20: Ersatzteilübersicht Artikelnummern Primo 8 Kw Rao/Pgi

    Ersatzteilübersicht Artikelnummern PRIMO 8 kW RAO/PGI Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung Z38747 Verschlussbolzen N111973 Sechskantmutter M05 N102946 Schwerspannstift Z38749 Scharnier L03978 Verschlusszunge L04068 Scharnier rechts N112836 SK-Schraube M05x10 N111950 SK-Schraube M05x10 L04065 Verschlusslasche B19225 Behälterdeckel RAO kpl. Z38715 Dekortür N112600 Behälterdichtung B19112...
  • Seite 21 Nr. Art.Nr. Bezeichnung B16967 Förderschnecke Z31674 Zentrierplatte Z35182 Gleitlager Di16 L03710 Motorhalteplatte L03711 Klemmwinkel Z18997 Gummipuffer N112499 Gewindestift m. ISK u. Zapfen Z11915 Klemmring Schnecke Z37701 Druckrohr N112796 Silikonschlauch blau N112795 Silikonschlauch rot B19113 Schneckenmotor taktend B19199 Hauptplatine USB20 N112703 Gewindefurchende Schraube M04x08 Z38387 Kaltgerätebuchse...
  • Seite 22: Technische Dokumentation - Ökodesign

    Kontakt: Anschrift: Müllerviertel 20 4563 Micheldorf Austria Angaben zum Gerät PRIMO 8 kW / PRIMO RAO 8 kW / PRIMO PGI 8 kW / PRIMO Modellkennung: MA 8 kW Gleichwertige Modelle: Technische Universität Wien, Getreidemarkt 9/166, 1060 Prüflabor: Wien, Austria Prüflabor Nr.:...
  • Seite 23 (**) Nur bei Anwendung der Korrekturfaktoren F(2) oder F(3) erforderlich� Unterzeichnet für den Hersteller und im Namen des Herstellers von: Andreas Bloderer / Produktmanagement Micheldorf, 07.12.2021 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2021 | RIKA Innovative Ofentechnik GmbH...
  • Seite 24: Maße Primo Rao/Pgi 8 Kw

    Anzündvorganges ca� 150 Watt� Das Anschlusskabel muss so gelegt werden, dass jeglicher Kontakt mit heißen oder scharfkantigen Gewicht mit Stahl-/Alumantel [kg] Außenflächen des Ofens vermieden wird� Rauchrohranschluss Technische Daten PRIMO RAO/PGI 8 kW Durchmesser [mm] Technische Daten Anschlusshöhe Stutzen [mm]...
  • Seite 25: Brennstoffmenge Primo Rao/Pgi 8 Kw

    Brennstoffmenge PRIMO RAO/PGI 8 kW Nennlast Teillast Pelletbetrieb ~1,9 kg/h* ~0,6 kg/h* Brenndauer bei ~12 h* ~38 h* vollem Pelletbehälter * Praxiswerte, können je nach Pelletqualität abweichen� Hinweis Der Pelletverbrauch hängt von der Größe der Pellets ab� Je größer die Pellets, desto langsamer die Zufuhr und umgekehrt�...
  • Seite 26: Wichtige Informationen

    Vorgang und stellt keinen Reklamationsgrund dar� gesamte Handbuch gründlich durch� Beachten Sie unbedingt die nationalen Bestimmungen und Gesetze, sowie die örtlich gültigen Vorschriften und Regeln� Erstes Anheizen RIKA Öfen dürfen Wohnräumen normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) Der Ofenkorpus, ebenso diverse Stahl- und Gussteile sowie die aufgestellt werden�...
  • Seite 27: Vor Dem Aufstellen

    Kaminöfen der Bauart 1 (BA 1): Vor dem Aufstellen Für Mehrfachbelegung geeignet (beachten Bodentragfähigkeit unterschiedlichen Länderbestimmungen)� Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Diese dürfen nur mit geschlossener Feuerraumtür betrieben Unterkonstruktion dem Gewicht des Ofens standhält� werden� Hinweis Wird der Kaminofen nicht betrieben, ist die Feuerraumtür Veränderungen an der Feuerstätte dürfen nicht vorgenommen...
  • Seite 28: Installation Des Ofens

    Leitung die Verbrennungsluft von außen zugeführt Zum fachgerechten Anschließen empfehlen wir original Rauchrohre werden� Lt� EnEV sollte die Verbrennungsluftleitung absperrbar aus dem RIKA Rauchrohrsortiment� sein� Die Stellung auf/zu muss eindeutig erkennbar sein� Anschluss an den Schornstein (Kamin) Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Scheitholz- u�...
  • Seite 29: Kleine Brennstoffkunde Pellets

    7. KLEINE BRENNSTOFFKUNDE PELLETS Ihr Ofen ist ausschließlich für die Verbrennung von Pellets aus Holz Was sind Pellets? in kontrollierter Qualität zugelassen� Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern Holzpellets sind ein genormter Brennstoff� Jeder Hersteller muss von Ihrem Pelletofenhändler an�...
  • Seite 30: Technologie Und Sicherheitsfunktionen

    8. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Höchstes Niveau bei Pellettechnologie und Sicherheit ist das Resultat Automatischer Reinigungszyklus jahrzehntelanger Forschung und Entwicklung� Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend� Die Drehzahl des Rauchgasgebläses erhöht sich stündlich für eine kurze Zeitdauer, um Asche aus der Brennmulde auszublasen und dadurch die Betriebssicherheit zu erhöhen�...
  • Seite 31: Komfortoptionen

    Betrieb möglich� Die externe Anforderung Mit dieser Option können Sie Ihren Ofen über die Raumtemperatur MANUELLER MODUS/KOMFORT hat vor allen Betriebsmodi ( steuern� Genauere Informationen entnehmen Sie bitte der Anleitung MODUS ) Vorrang� RIKA RAUMSENSOR UND FUNKRAUMSENSOR �...
  • Seite 32: Bedienfeld - Menüführung

    10. BEDIENFELD - MENÜFÜHRUNG Anzeige Hinweis Manipulationen an den Hardware-Komponenten dürfen nur vom Die Anzeige erfolgt mithilfe von zwei KOMFORT-LEDs und acht geschulten Fachhändler bzw� Kundendienst durchgeführt werden� LEISTUNGS-LEDs: Unsachgemäßes Hantieren an diesen Teilen führt zum Verlust der Garantie und Gewährleistungsansprüche! KOMFORT-LEDS linke LED: Statusanzeige rechte LED: Raumsensor (orange, wenn...
  • Seite 33: Betriebsarten

    Der Reinigungsvorgang dauert bis zu 3 Minuten� Hinweis Wenn Ihr Ofen eine Reinigung durchführt, pulsieren die LEISTUNGS- Der Komfort Modus kann nur ausgewählt werden, wenn ein RIKA LEDs und die BETRIEBSTASTE leuchtet durchgehend gelb� Raumsensor angeschlossen ist� Im Komfort Modus heizt Ihr Ofen auf eine von Ihnen voreingestellte Raum-Solltemperatur�...
  • Seite 34: Optionen

    Mit dieser Option können Sie Ihren Ofen über die Raumtemperatur Zum Schutz vor unbeabsichtigter Inbetriebnahme kann mit einer steuern� Genauere Informationen entnehmen Sie bitte der Anleitung einfachen Tastenkombination eine Kindersicherung eingerichtet RIKA RAUMSENSOR UND FUNKRAUMSENSOR werden� � Um die Kindersicherung zu aktivieren, halten Sie die PLUS-TASTE und Überhitzungsschutz...
  • Seite 35: Warnungen

    13. WARNUNGEN Um einen gefahrlosen Betrieb zu garantieren, verfügt Ihr Ofen über zahlreiche Sicherheitseinrichtungen� Wenn eine Warnung auftritt, pulsieren die LEISTUNGS-LEDs und die BETRIEBSTASTE leuchtet durchgehend rot� Führen Sie die jeweilige Maßnahme durch� Ihr Ofen ist danach wieder betriebsbereit� Hinweis Bei wiederkehrenden Warnungen muss umgehend der Kundendienst verständigt werden! ANZEIGE CODE...
  • Seite 36 Quittieren Sie die Fehlermeldung� Entleeren Sie die Brennmulde und saugen Sie das Zündrohr aus� Überprüfen Sie den Sitz der Brennmulde� ZÜNDELEMENT Sind Pellets im Behälter? Verbrennen Sie ausschließlich geprüfte Der Zündvorgang ist LED 3 Pellets nach ENplus - A1� fehlgeschlagen� Überprüfen Sie die Frischluftzuführ - Saugen Sie wenn nötig auch den Luftansaugstutzen aus�...
  • Seite 37: Pflege

    15. PFLEGE Häufigkeit, Ofen reinigen ist, sowie Reinigung Flammtemperaturfühler Wartungsintervalle hängen von dem von Ihnen verwendeten Brennstoff ab� Hoher Feuchtigkeitsgehalt, Asche, Staub und Späne Befreien Flammtemperaturfühler regelmäßigen können die notwendigen Wartungsintervalle mehr als verdoppeln� Abständen von Ascheablagerungen� Verwenden Sie hierfür ein Wir möchten noch einmal darauf hinweisen, dass Sie nur geprüfte sauberes Reinigungstuch oder Zeitungspapier�...
  • Seite 38: Reinigung

    16. REINIGUNG Tipp Ihr RIKA Fachhändler berät Sie gerne und kann einen Wartungsvertrag anbieten� Abhängig vom Pelletverbrauch erscheint in regelmäßigen Intervallen eine Aufforderung zur Reinigung des Ofens am Bedienfeld� Die LEISTUNGS-LEDs leuchten dabei durchgehend gelb� Saugen Sie die Verbrennungsrückstände im Umlenkungsbereich mit dem Staubsauger aus�...
  • Seite 39: Konvektionsluftöffnungen

    Saugen Sie die Verbrennungsrückstände aus den Rauchgaszügen Konvektionsluftöffnungen und dem Rauchgas-Gebläsegehäuse aus� Saugen Konvektionsluftöffnungen regelmäßig Staubablagerungen frei� Vor Beginn der neuen Heizsaison sollte der Ofen gründlich gereinigt werden, um zu starke Geruchsbelästigung zu vermeiden� Hinweis Verschließen Sie keinesfalls die Konvektionsöffnungen Ihres Kaminofens um ein Überhitzen der eingebauten Komponenten zu vermeiden! Luftansaugstutzen reinigen...
  • Seite 40: Pelletbehälter Reinigen

    Pelletbehälter reinigen Reset - Reinigungsintervall Füllen Sie den vollständig geleerten Behälter nicht sofort wieder auf, Hinweis sondern entfernen Sie Rückstände (Staub, Späne, usw�) aus dem Die Durchführung eines Resets ist nur bei einer Ofentemperatur leeren Behälter� Das Gerät muss dabei vom Stromnetz getrennt sein! unter 80 °C möglich! Lager prüfen Nachdem Sie die Reinigung durchgeführt haben und der Ofen...
  • Seite 41: Problemfälle - Mögliche Lösungen

    17. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme� Pellets häufen Rauchgasaustritt während der Heizphase� sich in der Feuermulde an, Fenster verrußt� Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen...
  • Seite 42: Garantiebedingungen

    Importeurs im jeweiligen Land. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Fassung als allein Gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler schriftlich geltend zu machen.
  • Seite 43: Angaben Zur Entsorgung

    20. ANGABEN ZUR ENTSORGUNG Die Firma RIKA Innovative Ofentechnik GmbH hat sich zum Ziel Auszug aus dem Abfallschlüssel der gesetzt, dass ihre Produkte über den gesamten Produktlebenszyklus Verordnung über das Europäische umweltfreundlich sind� fühlen auch über Produktlebensende hinaus diesem Ziel verpflichtet�...
  • Seite 44 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Tel.: +43 (0)7582/686 - 41, Fax: -43 Satz- und Druckfehler vorbehalten verkauf@rika.at www.rika.at © 2021 | RIKA Innovative Ofentechnik GmbH...
