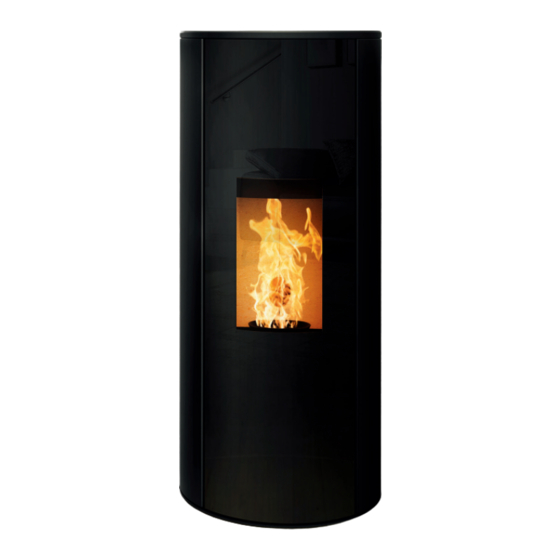

RIKA CORSO Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für RIKA CORSO
Inhaltszusammenfassung für RIKA CORSO
- Seite 1 CORSO Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. EINFÜHRUNG Zeichenerklärung .....................................3 Ersatzteilübersicht Explosionsdarstellung ..............................4 Ersatzteilübersicht Artikelnummern ................................6 Abmessungen, Gewicht und Anschluss ..............................7 Brennstoffmenge ......................................7 Technische Daten .....................................7 Die Verpackung ......................................7 Elektrischer Anschluss .....................................7 2. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise ............................8 Erstes Anheizen .......................................8 Sicherheitsabstände (Mindestabstände) ..............................8 Vor dem Aufstellen ....................................9 Der richtige Kaminanschluss ..................................9 3. -
Seite 3: Einführung
8. REINIGUNG UND WARTUNG Grundsätzliche Hinweise ..................................15 Öffnen der Feuerraumtür ..................................15 Aschelade entleeren ....................................15 Feuermulde reinigen - täglich .................................15 Reinigung Flammtemperaturfühler ................................15 Türglas reinigen ......................................15 Reinigen lackierter Flächen ..................................15 Konvektionsluftöffnungen ..................................16 Verbrennungsluft - Ansaugstutzen .................................16 Pelletbehälter reinigen ....................................16 Lager ........................................16 Türdichtung inspizieren ..................................16 Rauchgaszüge und Rauchgassammelkanal reinigen ..........................17 Reinigen der Rauchgaswege ...................................18... -
Seite 4: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung... -
Seite 6: Ersatzteilübersicht Artikelnummern
N111993 Höhenverstellschraube L02704 Scharnier unten Z36132 Abdeckung B17510 Kabelbaum Corso Z35691 Federstahlklammer Z35018 Kabel für Touch Display 1,25m N112136 Gewinde furchende Schraube Achtung: Bitte beachten Sie, dass es bei pulverbeschichteten Ersatzteilen trotz sorgfältiger Arbeitsweise zu geringfügigen Farbton- bzw. Effektunterschieden kommen kann. -
Seite 7: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten Daten für Schornsteinfeger Heizleistungsbereich [kW] 2,5 - 8 Raumheizvermögen abhängig von der [m³] 50 - 220 Hausisolierung Brennstoffverbrauch [kg/h] bis zu 1,9 Pelletbehälterkapazität [l/kg] 46/~30 Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische Leistungsaufnahme ~ 20 Sicherung 2,5 AT Wirkungsgrad 90,7... -
Seite 8: Wichtige Informationen
Bestimmungen und Gesetze, sowie die örtlich gültigen Vorschriften und Regeln. Erstes Anheizen RIKA Öfen dürfen nur in Wohnräumen mit normaler Luftfeuchtigkeit (trockene Der Ofenkorpus, ebenso diverse Stahl- und Gussteile sowie die Rauchrohre, Räume nach VDE 0100 Teil 200) aufgestellt werden. Die Öfen sind nicht werden mit einem hitzebeständigen Lack lackiert. -
Seite 9: Vor Dem Aufstellen
Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Für Mehrfachbelegung geeignet. (Beachten Sie die unterschiedlichen Bodentragfähigkeit Länderbestimmungen.) Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Unterkonstruktion dem Gewicht des Ofens standhält. Diese dürfen nur mit geschlossener Feuerraumtür betrieben werden. Hinweis Wird der Kaminofen nicht betrieben, ist die Feuerraumtür geschlossen zu Veränderungen an der Feuerstätte dürfen nicht vorgenommen werden. -
Seite 10: Kleine Brennstoffkunde: Pellets
3. KLEINE BRENNSTOFFKUNDE: PELLETS Ihr Kaminofen ist ausschließlich für die Verbrennung von Pellets aus Holz in Was sind Pellets? kontrollierter Qualität zugelassen. Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern von Ihrem Pelletofenhändler Holzpellets sind ein genormter Brennstoff. Jeder Hersteller muss sich an bestimmte Auflagen halten, um ein einwandfreies und energieeffizientes Heizen mit den Pellets zu ermöglichen. -
Seite 11: Technologie Und Sicherheitsfunktionen
4. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Resultat von Automatischer Reinigungszyklus jahrelangen Testreihen in Labor und Praxis. Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend. Die Drehzahl des Rauchgasgebläses erhöht sich stündlich für eine kurze Zeitdauer, um Asche aus der Brennmulde auszublasen und dadurch die Betriebssicherheit zu erhöhen. -
Seite 12: Installation Des Kaminofens
Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa Anschluss an den Schornstein (Kamin) 100mm vergrößert werden (siehe RIKA Sortiment). Das Gerät muss an einem für feste Brennstoffe genehmigten Um ausreichende Luftzufuhr zu gewährleisten, soll die Leitung nicht länger... -
Seite 13: Montage/ Demontage Seitenverkleidung
Hier haben Sie direkten Zugang zur Hauptplatine. In der Abbildung sehen Sie Hinweis den Steckplatz für den RIKA Raumsensor farbig markiert. Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist. -
Seite 14: Komfortoptionen
7. KOMFORTOPTIONEN Raumsensor/Funkraumsensor Externer Anschluss Kabelbrücke Mit dieser Option können Sie Ihren Kaminofen über die Raumtemperatur steuern. (Auslieferungszustand) Zusätzlich zur Raumtemperatur können Sie auch die gewünschten Heizzeiten einstellen. Im Zeitraum während der Heizzeiten wird eine von Ihnen gewählte Raumtemperatur eingehalten. Genauere Informationen entnehmen Sie bitte der Bedienungsanleitung der Option Raumsensor bzw. -
Seite 15: Reinigung Und Wartung
8. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Brennmulde reinigen - täglich Es ist unbedingt darauf zu achten, dass die Luftzufuhröffnungen nicht durch Hinweis Asche oder Klinker verstopft sind. Entfernen Sie den Klinker mittels mitgelieferter Abhängig vom Pelletverbrauch erscheint in regelmäßigen Intervallen eine Bürste und saugen Sie die Brennmulde anschließend aus. -
Seite 16: Konvektionsluftöffnungen
Konvektionsluftöffnungen Saugen Sie die Konvektionsluftöffnungen regelmäßig von Staubablagerungen frei. Vor Beginn der neuen Heizsaison sollte der Ofen gründlich gereinigt werden, um zu starke Geruchsbelästigung zu vermeiden. Verbrennungsluft - Ansaugstutzen Saugen Sie auch wenn nötig den Luftansaugstutzen aus. Hinweis Nur bei kaltem Ofen! Sie könnten sonst Glutteile heraussaugen - BRANDGEFAHR! Pelletbehälter reinigen Füllen Sie den vollständig geleerten Behälter nicht sofort wieder auf, sondern entfernen Sie Rückstände (Staub, Späne, usw.) aus dem leeren Behälter. -
Seite 17: Rauchgaszüge Und Rauchgassammelkanal Reinigen
Rauchgaszüge und Rauchgassammelkanal Entnehmen Sie die obere Umlenkplatte vorsichtig und legen Sie sie auf einer weichen Unterlage ab. reinigen Die Rauchgaszüge und der Rauchgassammelkanal sollten mindestens 2 x im Jahr, oder nach ca. 700 kg Pellets gereinigt werden. Die Rauchgaskanäle sind unter und neben dem Feuerraum situiert. -
Seite 18: Reinigen Der Rauchgaswege
Reinigen der Rauchgaswege Lösen Sie die Vierkantmuttern des unteren Putzdeckels und entfernen Sie ihn. (1 x jährlich) # 15 Nehmen Sie die Rauchrohre ab, dann den Kaminanschluss überprüfen und reinigen. Die Ablagerungen von Ruß und Staub im Ofen und in den Rauchrohren können abgebürstet und abgesaugt werden. -
Seite 19: Problemfälle Mögliche Lösungen
9. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme. Pellets häufen sich in der Rauchgasaustritt während der Heizphase. Feuermulde an, Fenster verrußt. Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen... -
Seite 20: Anleitung Zum Inbetriebnahmeprotokoll
Bitte retournieren ausgefülltes Inbetriebnahmeprotokoll Garantiebedingungen RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 Micheldorf, Austria. Unterschied Gewährleistung (gesetzlich) und Garantie (freiwillig), Bedingungen der Garantie, Festlegung der Verschleißteile, Hinweis auf die zu verwendende Pelletqualität und die Folgen schlechter Qualität. Elektrische Peripherie In der elektrischen Peripherie ist wichtig, dass die Anschlussdose geerdet ist. - Seite 21 Garantiebedingungen erläutert Die Fa.RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nutzung, Verarbeitung und Erfassung verwendet werden. Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung. Es gelten unsere Allgemeinen Geschäftsbedingungen.
-
Seite 22: Garantie
Importeurs. Im Zweifelsfall sowie bei fehlenden oder fehlerhaften Übersetzungen gilt immer die deutsche Version als allein gültige. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 24 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Tel.: +43 (0)7582/686 - 41, Fax: -43 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten E-Mail: verkauf@rika.at, www.rika.at © 2017 | RIKA Innovative Ofentechnik GmbH...
