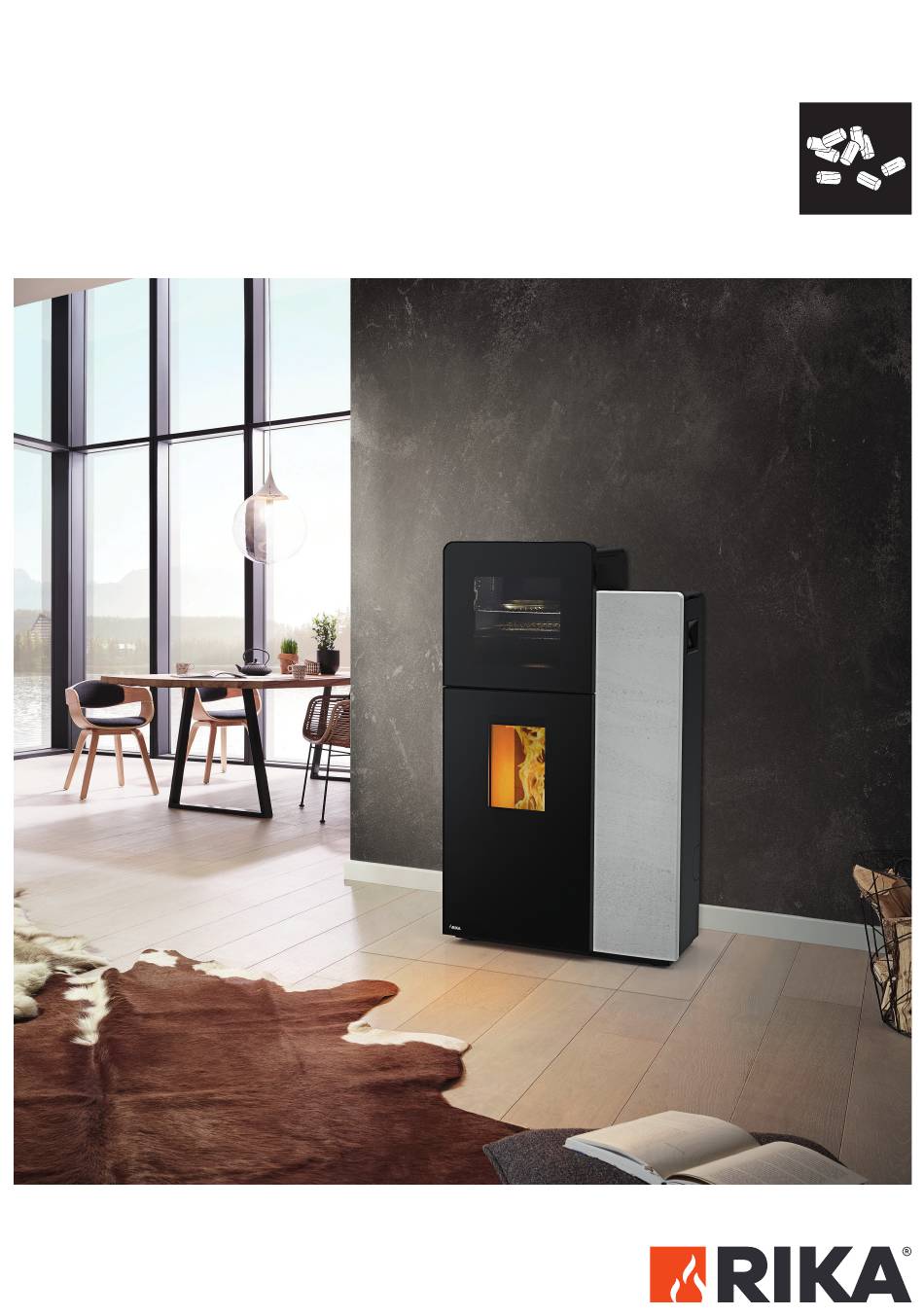

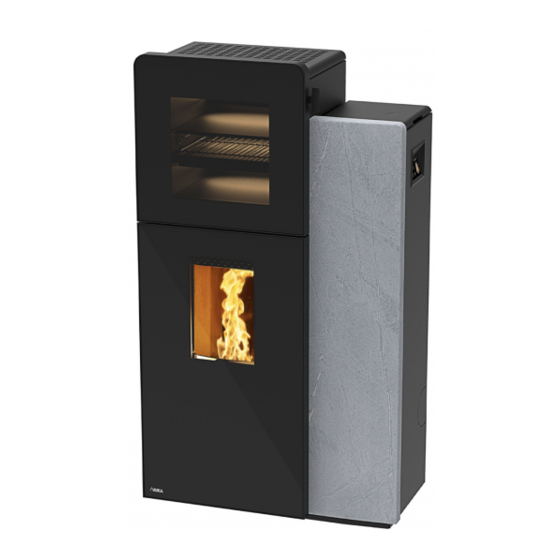

- Seite 1 DOMO BACK Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. EINFÜHRUNG Zeichenerklärung 3 Ersatzteilübersicht Explosionsdarstellung 4 Ersatzteilübersicht Artikelnummern 8 Ersatzteilübersicht Artikelnummern 9 Abmessungen, Gewicht und Anschluss 10 Brennstoffmenge 10 Technische Daten 10 Die Verpackung 10 Elektrischer Anschluss 10 2. INSTALLATION DES KAMINOFENS Anschluss an den Schornstein (Kamin) 11 Anschluss an einen Edelstahlschornstein (Kamin) 11 Verbrennungsluft 11 Zufuhr einer externen Verbrennungsluft 11... -
Seite 3: Einführung
7. KOMFORTOPTIONEN Raumsensor/Funkraumsensor 21 GSM Control 21 Schnittstelle 21 Externes Raumthermostat 21 Externer Anschluss Kabelbrücke 21 Option RIKA FIRENET 21 RIKA VOICE Sprachsteuerung 21 8. PFLEGE Öffnen der Feuerraumtür 22 Brennmulde reinigen 22 Flammtemperatursensor reinigen 22 Aschelade entleeren 22 Türglas reinigen 22 Lackierte Flächen reinigen 22... -
Seite 4: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung... -
Seite 8: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung B18905 Dekortür für Backfach N112175 Scheibe Z38543 Hülle für Magnet N112729 Distanzhalter N112758 Magnet N109233 Sechskantmutter N108485 ISK-Schraube Z32838 Backfach Einschub N111973 Sechskantmutter Z37435 Grillrost N111950 SK-Schraube M05x10 E16210 Backblech L03825 Magnethalteplatte N112716 Runddichtschnur D08 Z38463... -
Seite 9: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Nr. Art.Nr. Bezeichnung Nr. Art.Nr. Bezeichnung L02726 Plättchen B18907 Backofenbeleuchtung komplett N112391 Flügelschraube Z38547 Dichtung innen Z36000 Putzdeckel L03868 Halterung für Beleuchtung Z36566 Dichtung N111975 Sechskantmutter Z35999 Putzdeckel Z38548 Dichtung mitte Z36567 Dichtung Z38550 Dichtung außen L02658 Aschelade Z38549 Lampenabdeckung N112197... -
Seite 10: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten Technische Daten Heizleistungsbereich [kW] 3-10 Raumheizvermögen abhängig von [m3] 70 - 260 der Hausisolierung Brennstoffverbrauch [kg/h] 0,8 bis 2,3 Pelletbehälterkapazität [l]/[kg] 56/~36 Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische ~ 20 Leistungsaufnahme Sicherung 2,5 AT Wirkungsgrad Gehalt 12,8 Abmessungen... -
Seite 11: Installation Des Kaminofens
Leitung die Verbrennungsluft von außen zugeführt Zum fachgerechten Anschließen empfehlen wir original Rauchrohre werden Lt EnEV sollte die Verbrennungsluftleitung absperrbar aus dem RIKA Rauchrohrsortiment sein Die Stellung auf/zu muss eindeutig erkennbar sein Anschluss an den Schornstein (Kamin) Schließen Sie an den Ansaugstutzen ein Rohr mit Ø 125 mm für Scheitholz- u Kombiöfen oder mit Ø... -
Seite 12: Wichtige Informationen
Vorgang und stellt keinen Reklamationsgrund dar gesamte Handbuch gründlich durch Beachten Sie unbedingt die nationalen Bestimmungen und Gesetze, sowie die örtlich gültigen Vorschriften und Regeln Erstes Anheizen RIKA Öfen dürfen Wohnräumen normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) Der Ofenkorpus, ebenso diverse Stahl- und Gussteile sowie die aufgestellt werden Die Öfen sind nicht spritzwassergeschützt... -
Seite 13: Vor Dem Aufstellen
Kaminöfen der Bauart 1 (BA 1): Vor dem Aufstellen Für Mehrfachbelegung geeignet (beachten Bodentragfähigkeit unterschiedlichen Länderbestimmungen) Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Diese dürfen nur mit geschlossener Feuerraumtür betrieben Unterkonstruktion dem Gewicht des Ofens standhält werden Hinweis Wird der Kaminofen nicht betrieben, ist die Feuerraumtür Veränderungen an der Feuerstätte dürfen nicht vorgenommen... -
Seite 14: Kleine Brennstoffkunde Pellets
4. KLEINE BRENNSTOFFKUNDE PELLETS Ihr Kaminofen ist ausschließlich für die Verbrennung von Pellets aus Was sind Pellets? Holz in kontrollierter Qualität zugelassen Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern Holzpellets sind ein genormter Brennstoff Jeder Hersteller muss von Ihrem Pelletofenhändler an sich an bestimmte Auflagen halten, um ein einwandfreies und energieeffizientes Heizen mit den Pellets zu ermöglichen Pellets... -
Seite 15: Technologie Und Sicherheitsfunktionen
5. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Automatischer Reinigungszyklus Resultat von jahrelangen Testreihen in Labor und Praxis Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend Die Drehzahl des Rauchgasgebläses erhöht sich stündlich für eine kurze Zeitdauer, um Asche aus der Brennmulde auszublasen und dadurch die Betriebssicherheit zu erhöhen Am Display erscheint die Bedienkomfort Statusanzeige REINIGUNG... -
Seite 16: Montage/ Demontage Stein Und Optionen
6. MONTAGE/ DEMONTAGE STEIN UND OPTIONEN Demontage Rückwand Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Demontieren Sie den Luftklappenhebel Netzstecker des Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist Hinweis Bei der Montage/ Demontage keine Gegenstände (Schrauben etc) in den Pelletbehälter fallen lassen –... -
Seite 17: Demontage Seitenverkleidungen
Öffnen Sie den Pelletbehälterdeckel vorsichtig bis zum Anschlag, in Demontage Seitenverkleidungen dieser Position bleibt er geöffnet Heben Sie den Konvektionsdeckel gerade nach oben ab Entfernen Sie die 2 Flügelschrauben der linken Seitenverkleidung Entfernen Sie die 2 Sechskantschrauben Kippen Sie die rechte Seitenverkleidung leicht nach außen Kippen Sie die Seitenverkleidung leicht nach außen und heben Sie sie nach oben ab Stecken Sie das Displaykabel ab... -
Seite 18: Übersicht Rauchrohranschlüsse
Anschluss Teile hinten seitlich links E11319 gerades Rauchrohr* seitlich rechts E11318 gerades Rauchrohr* hinten erhöht E14462 90° Knie mit Putzdeckel* *aus dem Standard-RIKA-Rauchrohrsortiment Abmessungen RH1 = RH2 = RH3 [cm] [cm] [cm] [cm] [cm] [cm] Schneiden Sie das Blech entlang der markierten Perforierung aus... -
Seite 19: Rauchrohranschluss Seitlich Links R2
Tauschen Sie den Rauchgasstutzen und die obere Abdeckung Setzen Sie das 90° Knie mit Putzdeckel auf den Rauchgasstutzen gegeneinander aus auf Achten Sie auf eine dichte Ausführung! Montieren Sie die Rückwand und den Luftklappenhebel Rauchrohranschluss seitlich links R2 Montieren Sie die Rückwand und die linke Seitenwand ab wie oben beschrieben Schneiden Sie die linke Rückwand entlang der markierten Perforierung aus... -
Seite 20: Rauchrohranschluss Seitlich Rechts R3
Tauschen Sie den Rauchgasstutzen und die linke Abdeckplatte Schneiden Sie die rechte Seitenverkleidung des Ofens entlang der gegeneinander aus markierten Perforierung aus Tauschen Sie den Rauchgasstutzen und die rechte Abdeckplatte gegeneinander aus Setzen Sie das entsprechende Rauchrohr auf den Rauchgasstutzen auf Achten Sie auf eine dichte Ausführung! Montieren Sie die abgebauten Teile in der umgekehrten Reihenfolge Rauchrohranschluss seitlich rechts R3... -
Seite 21: Komfortoptionen
Kombi- und Pelletöfen mit Touchdisplay ab Version V226 in Kombination mit RIKA FIRENET-Modul und Amazon Alexa Mit RIKA VOICE steuern Sie Ihren RIKA Ofen einfach mit Sprachbefehlen Ein- oder ausschalten, Betriebsmodi wechseln oder die gewünschte Heizleistung oder Raumtemperatur einstellen: ein kurzer Satz reicht aus! Nähere Informationen finden Sie unter www.rika.at oder bei Ihrem... -
Seite 22: Pflege
8. PFLEGE Die Häufigkeit, mit der Ihr Pelletofen zu reinigen ist, sowie Saugen Sie die Brennmulde mit dem Staubsauger aus Wartungsintervalle hängen von der Installation, der Heizweise und dem von Ihnen verwendeten Brennstoff ab Hoher Feuchtigkeitsgehalt, Asche, Staub und Späne können die notwendigen Wartungsintervalle mehr als verdoppeln Wir möchten noch einmal darauf hinweisen, dass Sie nur geprüfte und empfohlene Holzpellets als Brennstoff verwenden dürfen... -
Seite 23: Reinigung
9. REINIGUNG Schrauben Sie die 2 Flügelmuttern ab und öffnen Sie die beiden Tipp Putzklappen bis zum Anschlag Ihr RIKA Fachhändler berät Sie gerne und kann einen Wartungsvertrag anbieten Hinweis Bitte achten Sie besonders auf Ihre Finger! Verletzungsgefahr Abhängig vom Pelletverbrauch erscheint in regelmäßigen Intervallen... -
Seite 24: Rauchgaswege Reinigen
Achtung elektrische Spannung - vor Arbeiten am Gerät Netzstecker ziehen! Verwenden Sie ausschließlich eine 230 V-Lampe aus dem original RIKA Ersatzteilsortiment (1x im Lieferumfang enthalten) Saugen Sie die Verbrennungsrückstände aus der Rauchgaskammer Beim Einsatz von 12 V / 24 V Leuchtmittel besteht Explosionsgefahr gründlich aus... -
Seite 25: Problemfälle - Mögliche Lösungen
10. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme Pellets häufen Rauchgasaustritt während der Heizphase sich in der Feuermulde an, Fenster verrußt Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen... -
Seite 26: Anleitung Zum Inbetriebnahmeprotokoll
Erfüllung der Pflichten des Betreibers und den Gewährleistungs- Bitte retournieren Sie 1 ausgefülltes Inbetriebnahmeprotokoll an und Garantiebedingungen hervor So werden Schneckenstopfer RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 oft durch die Verwendung nicht geprüfter Pellets hervorgerufen, Micheldorf, Austria Gerätefehlfunktionen entstehen durch mangelnde Reinigung und Wartung Elektrische Peripherie / Zubehör... - Seite 27 Gewährleistungsbedingungen erläutert Ofen ausgeschaltet übergeben Die Fa.RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nut- zung, Verarbeitung und Erfassung verwendet werden. Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung.
-
Seite 28: Garantiebedingungen
- das Inbetriebnahme Protokoll muss bei der GEWÄHRLEISTUNGS-BESTIMMUNGEN UNBERÜHRT! Registrierung hochgeladen werden. 13. GEWÄHRLEISTUNGSBEDINGUNGEN Hierfür sind die jeweiligen AGBs bzw. die Gewährleistungsbestimmungen des RIKA Fachhändlers zu beachten. Ausgenommen von der Gewährleistung sind: Verschleißteile (normale Abnutzung, die nicht auf einem Mangel beruht) feuerberührte... - Seite 29 Elektro-Entsorgung und Recycling Die Firma RIKA Innovative Ofentechnik GmbH hat sich zum Ziel gesetzt, dass ihre Produkte über den gesamten Produktlebenszyklus umweltfreundlich sind Wir fühlen uns auch über das Produktlebensende hinaus diesem Ziel verpflichtet Durch die Umsetzung der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) und anderer lokaler Regularien unterstützen wir den Aufbau von Rücknahme- und Recycling-Systemen...
- Seite 32 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten Tel.: +43 (0)7582/686 - 41, Fax: -43 © 2020 | RIKA Innovative Ofentechnik GmbH verkauf@rika.at www.rika.at...
