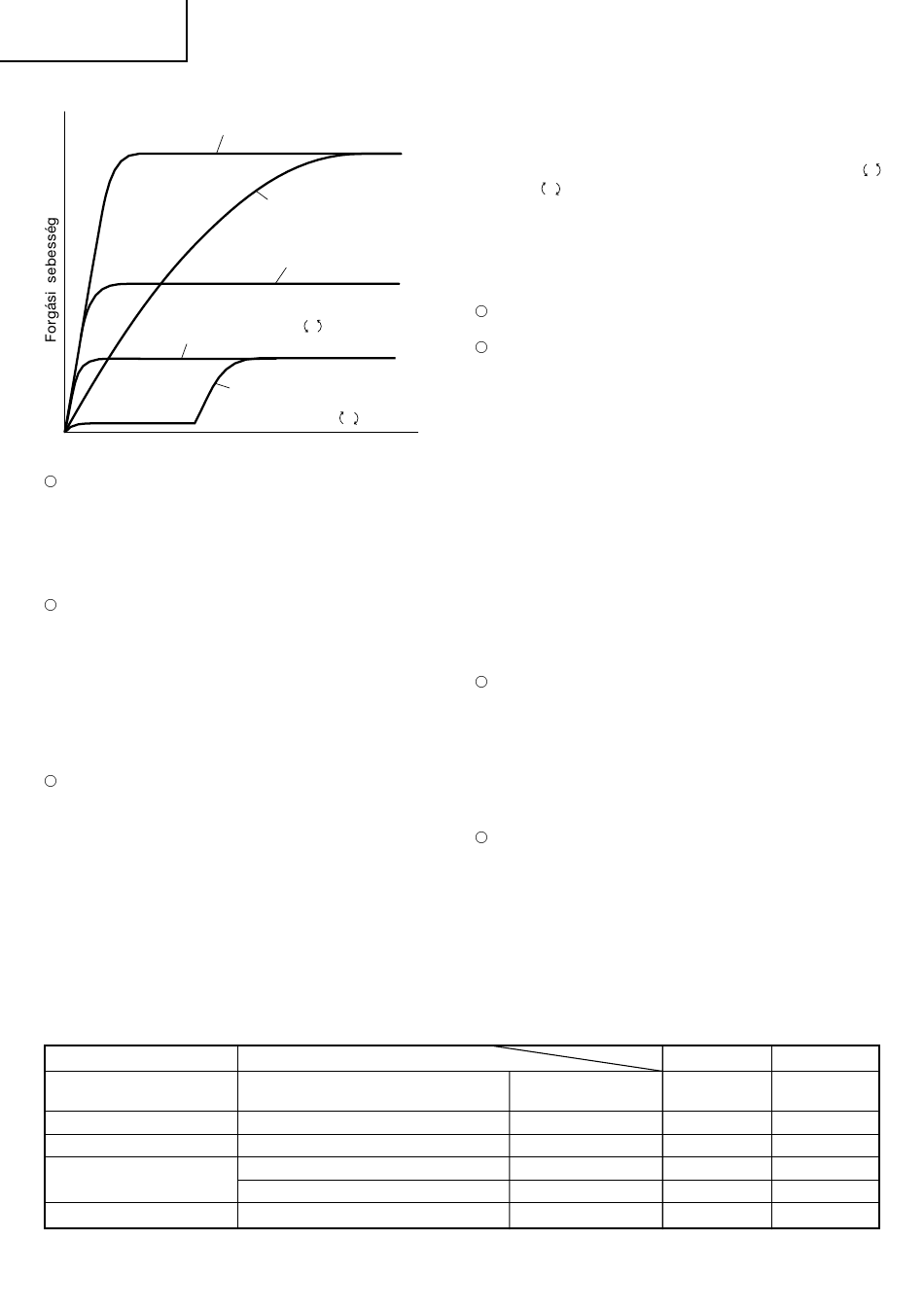

Elektronikus impulzus mód, önmetsző
csavar mód (2) és fúró mód
Elektronikus kuplung mód
(fordított forgás)
Bekapcsolás után eltelt idő
Előfordulhat, hogy a szerszám ütvefúró mód után nem
tér vissza kezdeti állapotába.
Ha a fúrófejet vagy belsőkulcsot leveszi a csavarról
vagy anyáscsavarról, miközben a kapcsolót átállítja,
előfordulhat, hogy a szerszám folytatja az ütőmozgást.
A kezdeti állapotba történő visszaállításához, kapcsolja
ki a kapcsolót, majd kezdje el a következő műveletet.
A motor forgási sebessége akkor sem csökken, ha az
akkumulátor kezd lemerülni.
Mivel a szerszám folyamatos sebességvezérlést
alkalmaz, a fogási sebesség gyakorlatilag nem változik,
még akkor sem, ha az akkumulátor kezd lemerülni. Ez
lehetővé teszi a szerszám hatékony működtetését, amíg
az akkumulátor teljesen lemerül. Az akkumulátor
maradék töltését azonban nehéz megállapítani az
szerszám forgási sebességéből és a szerszám hirtelen
leállhat munka közben.
A szerszám automatikusan leáll az elektronikus
tengelykapcsoló alkalmazásakor.
A mechanikus típushoz hasonló tengelykapcsoló hang
kiadása nélkül lehet csendesen csavart megszorítani.
A szerszám automatikusan leáll a tengelykapcsoló
alkalmazásakor. Ha tovább használja a szerszámot,
kapcsolja ki, majd be a kapcsolót. Ha a szerszám még
terhelés nélkül sem működik, az akkumulátor lemerült.
Ilyen esetben azonnal töltse fel az akkumulátort.
Üzemmód
Elektronikus impulzus
üzemmód [3]
Anyacsavar mód [3]
Önmetsző csavar mód [2]
Fúró üzemmód
Elektronikus kuplung üzemmód
59
Önmetsző csavar mód (1)
Anyacsavar mód
L
Elektronikus kuplung mód
(normál forgás) R
Művelet
Facsavar meghúzása
Anyacsavar meghúzása
Önmetsző csavar meghúzása
Fa fúrása
Acél fúrása
Gépcsavar meghúzása
3. A forgásirány ellenőrzése
A fej az óra járásának megfelelően forog (hátulról nézve),
ha a nyomógomb J-oldalát nyomja meg.
A nyomógomb B-oldalát az óra járásával ellentétes
forgóirány eléréséhez kell megnyomni (7. Ábrát) (A
és a R jelzések fel vannak tüntetve a testen).
FIGYELEM
A szerszám forgása közben a nyomógombot nem
szabad átkapcsolni. A nyomógomb átkapcsolásához a
szerszámot le kell állítani, ami után a nyomógomb
átállítható.
4. A kapcsolási művelet
Az indítókapcsoló megnyomásakor a szerszámgép forogni
kezd. A kapcsoló elengedésekor a szerszámgép leáll.
A forgási sebesség az indítókapcsoló lenyomásának
mértékével változtatható. Az indítókapcsoló enyhe
lenyomásakor a fordulatszám alacsony, míg erősebben
lenyomva a kapcsolót a fordulatszám növekszik.
5. A lámpa használata
Húzza meg az aktiváló kapcsolót a lámpa
bekapcsolásához. A lámpa addig világít, amíg a
kapcsolót hátrahúzva tartja. Ha elengedi azt, akkor a
lámpa kikapcsol. (8. ábra)
FIGYELEM
Ne nézzen közvetlenül a fényforrásba.
Ha folyamatosan a fényforrásba néz, a szeme megsérülhet.
6. Csavarok meghúzása és kilazítása
Szereljen fel a csavarhoz illő behajtófejet, állítsa vonalba
azt a csavarfejen található vájattal, majd húzza meg
a csavart.
A szerszámot a behajtási művelet közben annyira kell
nyomni, hogy a behajtófej a csavarfejben maradjon.
FIGYELEM
Ha túl hosszú ideig szorítja az ütőműves csavarbehajtót
a csavarhoz, túlságosan meghúzza azt, és a csavar
eltörhet.
Ha a csavar behajtásakor a szerszám egy bizonyos
szögben áll a csavarhoz képest, a csavarfej
megrongálódhat és nem lesz biztosított a megfelelő
erőátvitel a csavarra.
Használatkor a szerszámnak egy vonalban kell lennie
a csavarral.
Olyan csavarhúzófejet használjon, amely illeszkedik a
csavarfej kereszt alakú nyílásába.
Győződjön meg arról, hogy megfelelő csavarhúzófejet
használ, különösen önmetsző csavar meghúzásakor,
mert a nem megfelelő fej oldalra döntheti a csavarokat.
7. Az egy feltöltéssel lehetséges munka
Az alábbi táblázat bemutatja a szerszámmal egy feltöltés
után végezhető hozzávetőleges munkamennyiséget.
(A meghúzható csavarok és a fúrási műveletek száma
kissé eltérhet a fa vagy fém keménységétől, a
hőmérséklettől, a töltő tulajdonságaitól stb. függően.)
Akumulator
ø3,8 × 50 Lauan
M8 × 30 S10C
ø4 × 16 C-profil t2,3 + SPCC t1,6
ø12 Amerikai fenyő t18
ø5 SPCC t1,6
M6 × 12 S10C
BCL1015 BCL1030M
Kb. 300 Kb. 700
Kb. 100 Kb. 240
Kb. 120 Kb. 280
Kb. 220 Kb. 510
Kb. 95 Kb. 220
Kb. 1670 Kb. 3900
L
