Pluggit ADHR160 Bedienunganleitung Seite 3

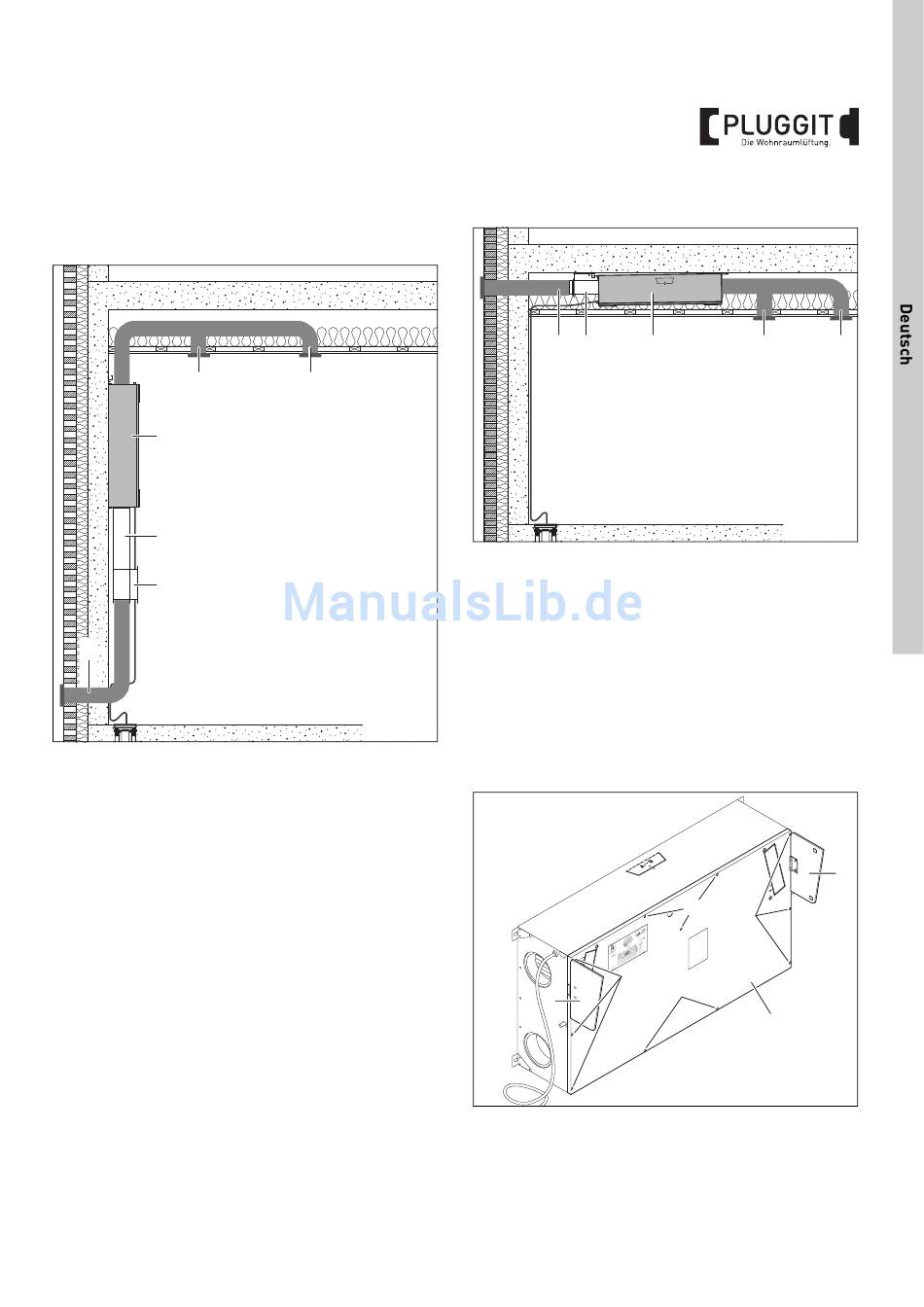

3.2. VORHEIZREGISTER INSTALLIEREN
3.2.1. Bei Wandinstallation
4
1
5
6
2
1 Wohnraumlüftungsgerät Avent D160
2 Außenluftleitung
3 Zuluftleitung
4 Abluftleitung
5 IsoPlugg Dämmrohr IPP125 (Länge 333 mm)
6 Vorheizregister ADHR160
Vorheizregister (6) mit einem Segment IsoPlugg
Dämmrohr (5) wie dargestellt zwischen
Wohnraumlüftungsgerät (1) und Außenluftleitung (2) ein-
setzen.
3.2.2.
3
1
2
3
4
5
Vorheizregister (5) wie dargestellt zwischen
Wohnraumlüftungsgerät (1) und Außenluftleitung (2) ein-
setzen.
M+P-26A-1338
3.2.3.
1. Klappen (1) öffnen.
2. Schrauben (2) herausdrehen und Abdeckung (3) ab-
Bei Deckeninstallation
2 5 1
Wohnraumlüftungsgerät Avent D160
Außenluftleitung
Zuluftleitung
Abluftleitung
Vorheizregister ADHR160
Vorheizregister anschließen
2
1
nehmen.
IA Vorheizregister ADHR160
4 3
M+P-26A-1339
1
2
2
2
3
M+P-26A-1142
3
