Zendure SolarFlow 2400 AC+ Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SolarFlow 2400 AC+:
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

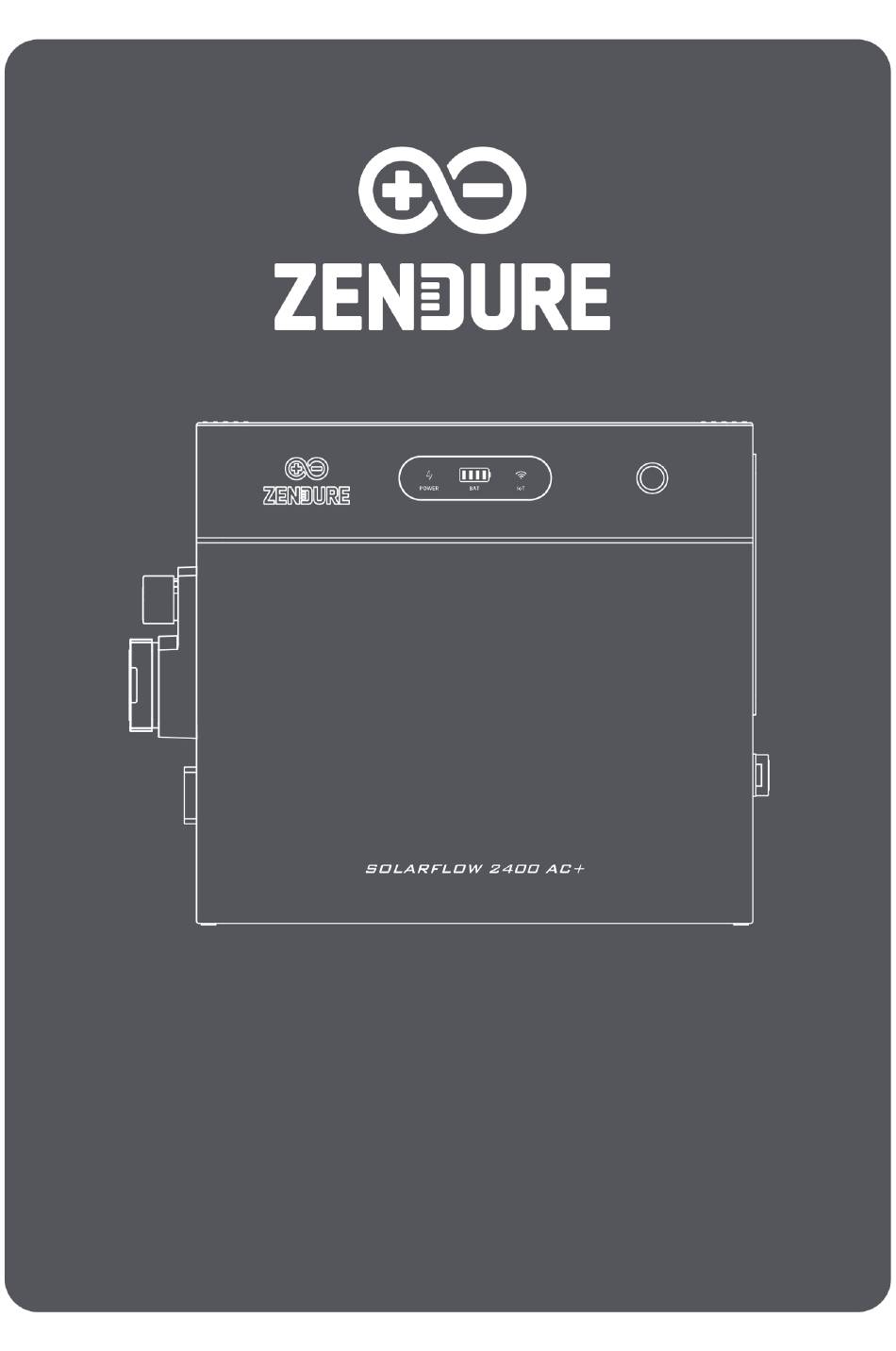

SolarFlow 2400 AC+
User Manual / Bedienungsanleitung / Manueld'utilisation /
Manuale d'uso / Manual de usuario / Gebruikershandleiding
loading

Verwandte Anleitungen für Zendure SolarFlow 2400 AC+

Inhaltszusammenfassung für Zendure SolarFlow 2400 AC+

  • Seite 1 SolarFlow 2400 AC+ User Manual / Bedienungsanleitung / Manueld'utilisation / Manuale d'uso / Manual de usuario / Gebruikershandleiding...
  • Seite 2 Users are fully responsible for the safe usage and operation of this product. Make sure you are familiar with the relevant regulations in your area. It is your sole responsibility to ensure compliance with these regulations while using Zendure products. Content 1.
  • Seite 3 1. SolarFlow 2400 AC+ Specification SolarFlow 2400 AC+ Power Station Parameter Specification Model ZDSF2400AC+ On-grid Terminal Nominal Input/Output Voltage 230 V a.c. Nominal Input/Output Frequency 50 Hz Nominal AC Output Power 800 W(default) / 2400 W(*premium) Nominal AC Output Current 3.5 A a.c.(default) / 10.4 A a.c.(*premium) Max.
  • Seite 4 3. To ensure safe use of the product and maintain your warranty rights, please avoid the following improper operations: overcharging, over-discharging, using non-original accessories, or disassembling the product yourself. Damage caused by such improper use is not covered under warranty. For detailed disclaimer terms, please refer to https://eu.zendure. com/pages/warranty-policy.
  • Seite 5 2.3 EC DECLARATION OF CONFORMITY ZENDURE TECHNOLOGY CO., LIMITED declares that the SolarFlow 2400 AC+ complies with directive 2014/53/EU (RED), 2011/65/EU(RoHS), 2015/863/EU(RoHS). The full text of the Declaration of Conformity is available at the following web address: https://zendure.de/pages/ download-center Declaration of conformity TheEUDeclarationofConformity can be requested at this address: https: //zendure.de/pages/...
  • Seite 6 1 minute for the SolarFlow 2400 AC+ to connect to the grid. Set Safe AC Output: Use the Zendure app to configure the AC output for home use. Ensure the output complies with your country or region’s safety power limits to prevent overloads.
  • Seite 7 SolarFlow 2400 AC+ for energy optimization. Compatible third-party smart plugs may Zendure Smart Plug also be supported (see the Zendure App for details). Measures household power flow (import/export) and communicates wirelessly with SolarFlow 2400 AC+ for energy optimization. Compatible third-party CT meters...
  • Seite 8 6.2 Product Overview LED Light Strip LED indicators for battery level, output status, and IoT connectivity. Button Front control button for basic system operations. AC Port AC input port for connecting the AC power cable. Off-grid AC Socket AC socket for off-grid loads. Antenna Wireless communication antenna for system connectivity.
  • Seite 9 6.4 LED Display LED Indicator LED Description Detailed Explaination powered on and operating normally Solid Green The device is functioning normally, and the off-grid mode Blinking Green is active. A device error has occurred. Please check the app for Blinking Red further details.
  • Seite 10 7. Installing the SolarFlow 2400 AC+ 7.1Before Assemble • This user guide only describes the cable connection method and assembly of the SolarFlow 2400 AC+ system. To install solar modules, please read the instructions for the solar module and accessories. •...
  • Seite 11 Do not place the device in an area where flammable or explosive materials are stored. The SolarFlow 2400 AC+ can be installed indoors or outdoors. Be sure the device is placed in area where it will not be subjected to direct sunlight or rain. Place SolarFlow 2400 AC+ on a solid, level surface.
  • Seite 12 7.3.1 Cable Management The SolarFlow 2400AC+ should be positioned so that the solar and AC cables can run straight down without significant bending. 7.3.2 Connect to the Add-on Batteries Remove the silicone protective cover from the battery terminals on the SolarFlow 2400 AC+ and Add-on Batteries (sold separately).
  • Seite 13 After the electrician’s verification, you can apply to increase the power to 2400W via the Zendure App. Phase A Circuit Breaker...
  • Seite 14 7.5 to connect each device directly to the breaker. Then you can apply to increase the power via the Zendure App. • For Three-Phase Power: Connect each inverter to a socket on a dedicated circuit for each phase, ensuring no other appliances share the same circuit.
  • Seite 15 Installation in single-phase electricity system Circuit Breaker Circuit Breaker Electric Meter Distribution Box Grid Circuit Breaker Circuit Breaker 7.5 Connect to the Grid via a Circuit Breaker. O ptional （ ） Please Note: This installation must be performed by a certified electrician to avoid risks of electric shock, fire, or other hazards.
  • Seite 16 4. Connect the power cable to the electrical panel: (1) Connect the live wire to an available circuit breaker. (2) Connect the neutral wire and ground wire to the neutral and ground bars in the household panel, respectively Three-phase power household installation diagram Single-phase power household installation diagram...
  • Seite 17 1. Pin Definitions Note ： The RJ45 plug shown in the figure follows the T568B pin order. Pin Number Definition Function RS485 B RS485 communication (for Zendure Smart CT) RS485 A N.C. N.C. N.C. N.C. Reserved digital input (dry contact)
  • Seite 18 2. Route the communication cable through the cable gland. Crimp the RJ45 plug and wire it according to the pin definitions above (EIA/TIA-568B pin order shown). Note ： • RS485 A (Pin 1) and RS485 B (Pin 2) must be carried on the same twisted pair. •...
  • Seite 19 2. This port is available for input and output whether SolarFlow 2400 is in grid-tied mode or off-grid mode. 3. The Off-Grid AC port is disabled by default. Enable it in the Zendure App before use. After use, please disable the function in the App.
  • Seite 20 1. After entering the App, click the "Add Device" button in the upper right corner; 2. After entering the Add Device section, the App will automatically search for nearby Zendure devices; if SolarFlow 2400 AC+ is found, you can directly click to add it.
  • Seite 21 10.4.4 Total Remaining Battery Capacity Displaysthetotalremainingbatterycapacity;click to view the remaining capacity of different batteries 10.4.5 Add to HEMS Swicth 1.Turn on When turned on, the device will be controlled by the HEMS. Manual control is not available, you can't use Ongrid Settings, Battery Setting, Grid-connected Standards and Power Distribution Strategy.
  • Seite 22 10.4.7 Device Setting 1. General Setting • Device Information: More information. • Network Setup: Reconfigure the network. • Instruction Manual: Electronic version of the product manual. 2. Commom Setting • On-grid Settings (1) On-grid input mode: Specify the AC charging power (constant power charging) (2) On-grid output mode: Specify the AC discharging power (constant power discharging)
  • Seite 23 10.5 How to Use Home Energy Management System 10.5.1 Create An Energy System Create on the Home interface. 1. Create System: Clickon "Create System". 2. Create Energy System: Read the system introduction, and click "Start" to enter the next interface. 3.
  • Seite 24 7. Create System Successfully: System creation successful. You can rename your system and then use it. • Create with SolarFlow 2400 AC+'s initialization. After successfully adding the SolarFlow 2400 AC+, you can complete the system creation through the device initialization guide. 10.5.2 System Status 1.
  • Seite 25 10.5.3 Energy Plan • Zenki Mode ZENKI is a core AI technology module in Zendure HEMS, and it is an intelligent energy forecasting, scheduling and optimization platform. It utilizes advanced AI algorithms (including large language models that will be integrated in the future) to accurately forecast and intelligently control the production, storage and consumption of energy, aiming to help users maximize the utilization rate of clean energy, reduce energy costs, improve energy efficiency and achieve more convenient energy management.
  • Seite 26 10.5.4 Historical Data The newly upgraded historical data section allows you to view the historical data of all devices within the entire system. Available data to view: • Solar energy: Data from your energy storage device( such as SolarFlow 2400 AC+). •...
  • Seite 27 (2) User guarantees authenticity and completeness of uploaded electrician-signed contracts (3) Zendure is only liable for device quality/safety. The user and the electrician they hire shall bear full responsibility and consequences for any power outages, personal injuries, or property damage resulting from non-compliance with installation standards, lack of qualifications of the electrician, or improper use.
  • Seite 28 10.5.6 System Management This is where you can access all the home energy systems you can access, including those you created and those you joined as a member of someone else's creation. 10.5.7 Exception Handling Logic 1. When an energy storage device is actively removed/deleted from the system by the user: the system operates with an output of 0W.
  • Seite 29 Zendure's official website: zendure.com/pages/zendure-global-warranty 1. The Zendure app is continually being improved and may change over time. If there are any differences between the instructions in this guide and in the app, follow the in-app instructions.
  • Seite 30 Der Benutzer ist für die sichere Verwendung und Bedienung dieses Produkts allein verantwortlich. Informieren Sie sich über die in Ihrem Land/ Ihrer Region geltenden Vorschriften und stellen Sie sicher, dass diese bei der Nutzung von Zendure-Produkten eingehalten werden. Inhalt 1. TechnischeDaten SolarFlow 2400 AC+ .........................30 2.
  • Seite 31 1. Technische Daten SolarFlow 2400 AC+ SolarFlow 2400 AC+ Power Station Parameter Spezifikation Model ZDSF2400AC+ Netzanschluss Nenn-Ein-/Ausgangsspannung 230 V AC Nenn-Ein-/Ausgangsfrequenz 50 Hz Nenn-AC-Ausgangsleistung 800 W (Standard) / 2400 W (*Premium) Nenn-AC-Ausgangsstrom 3,5 A AC (Standard) / 10,4 A AC (*Premium) Max.
  • Seite 32 3. Für sicheren Betrieb und zur Wahrung Ihrer Garantieansprüche vermeiden Sie unsachgemäße Nutzung wie Überladen, Tiefentladen, die Verwendung nicht originaler Zubehörteile oder das eigenmächtige Öffnen/ Demontieren. Schäden durch unsachgemäße Nutzung sind von der Garantie ausgeschlossen. Details: https://eu.zendure.com/pages/ warranty-policy. 4. Stellen Sie keine schweren Gegenstände auf das Produkt.
  • Seite 33 5. Lokale Vorschriften einhalten: Befolgen Sie die örtlichen Entsorgungsvorschriften, um Umweltbelastungen und Rechtsverstöße zu vermeiden. 2.3 EG-Konformitätserklärung ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass SolarFlow 2400 AC+ den Richtlinien 2014/53/EU (RED), 2011/65/EU (RoHS) sowie (EU) 2015/863 (RoHS) entspricht. Der vollständige Text der EU-Konformitätserklärung ist verfügbar unter: https://zendure.de/pages/download-c Konformitätserklärung...
  • Seite 34 Prüfen Sie vor dem Auspacken die Außenverpackung auf Beschädigungen (z. B. Löcher oder Risse). Ist die Verpackung beschädigt, packen Sie das Produkt nicht aus und wenden Sie sich umgehend an den Zendure Support. Überprüfen Sie nach dem Auspacken, ob alle Teile vollständig und unbeschädigt sind. Fehlt etwas oder ist etwas...
  • Seite 35 SolarFlow 2400 AC+ zur Energieoptimierung. Alternative zum Zendure Smart CT. Kompatible Drittanbieter können ebenfalls Zählerleser unterstützt werden (Details in der Zendure App). Der PV-Wechselrichter ist AC-gekoppelt mit dem Zendure Speichersystem (nicht direkt verbunden). PV-Anlage (Dach) Mit CT-Monitoring lädt der Speicher bei PV- Überschuss und entlädt bei zu geringer PV-...
  • Seite 36 6.2 Produktübersicht Bezeichnung Beschreibung LED-Leiste LED-Anzeigen für Batteriestand, Ausgangsstatus und IoT-Verbindung. Taste Frontseitige Taste für grundlegende Systemfunktionen. AC-Anschluss AC-Eingang zum Anschluss des Netzkabels. Off-Grid-AC-Steckdose Steckdose für Verbraucher im Insel-/Off-Grid-Betrieb. Antenne Antenne für die drahtlose Systemkommunikation. Batterieanschluss Anschluss für Erweiterungsbatterien. Halterungen Montagehalterungen zur Wandbefestigung.
  • Seite 37 6.4 LED-Anzeige LED-Indikator LED-Beschreibung Detaillierte Erklärung Grün leuchtet Eingeschaltet und funktioniert normal Das Gerät funktioniert normal, und der Off-Grid-Modus ist Grün blinkt aktiv Ein Gerätefehler ist aufgetreten. Bitte überprüfen Sie die Rot blinkt App für weitere Details. Stabile und normale Wi-Fi-Verbindung Grün leuchtet Grün blinkt Warten auf die Verbindung mit Wi-Fi...
  • Seite 38 7. Installation von SolarFlow 2400 AC+ 7.1 Vor der Montage • Dieses Handbuch beschreibt ausschließlich die Kabelverbindungen und die Montage des SolarFlow 2400 AC+ Systems. Hinweise zur Installation von Solarmodulen entnehmen Sie bitte den Anleitungen der Solarmodule und Zubehörteile. • Wir empfehlen, Arbeiten rund um die PV-Anlage an einem sonnigen Tag durchzuführen, da sich Leistung und mögliche Probleme so leichter beurteilen lassen.
  • Seite 39 Installieren Sie das Gerät nicht in Bereichen, in denen brennbare oder explosionsgefährliche Stoffe gelagert werden. SolarFlow 2400 AC+ kann innen oder außen montiert werden. Wählen Sie einen Ort, an dem das Gerät weder direkter Sonneneinstrahlung noch Regen ausgesetzt ist. Stellen Sie SolarFlow 2400 AC+ auf eine feste, ebene Fläche. 7.3 Montageablauf Bild Bezeichnung...
  • Seite 40 7.3.1 Kabelverlegung Positionieren Sie SolarFlow 2400 AC+ so, dass Solar- und AC-Kabel möglichst gerade nach unten geführt werden und nicht stark geknickt sind. 7.3.2 Anschluss der Erweiterungsbatterien Entfernen Sie die Silikon-Schutzkappen an den Batterieanschlüssen von SolarFlow 2400 AC+ und den Erweiterungsbatterien (separat erhältlich).
  • Seite 41 Der Wechselrichter ist standardmäßig auf 800 W AC-Ausgangsleistung begrenzt. Wenn Sie diesen Wert erhöhen möchten, muss ein zugelassener Elektriker die Installation prüfen und die Einhaltung der geltenden Sicherheitsanforderungen bestätigen. Nach der Prüfung können Sie die Erhöhung auf 2400 W in der Zendure App beantragen. Phase A Schutzschalter...
  • Seite 42 4. Wenn Sie diesen Wert erhöhen möchten, lassen Sie die Elektroinstallation durch einen Elektriker prüfen (zulässige Belastung/Leitungsquerschnitt/Absicherung) oder schließen Sie gemäß Abschnitt 7.5 jedes Gerät direkt am zugehörigen Schutzschalter an. Anschließend kann die Erhöhung über die Zendure App beantragt werden. • Dreiphasennetz: Jede Einheit an eine Steckdose eines dedizierten Stromkreises je Phase anschließen; keine weiteren Verbraucher auf demselben Stromkreis.
  • Seite 43 Installation im Einphasensystem Schutzschalter Schutzschalter Stromzähler Verteilerkasten Netz Schutzschalter Schutzschalter 7.5 Anschluss an das Stromnetz über den Leitungsschutzschalter (Optional) Wichtig: Diese Installation darf nur durch eine Elektrofachkraft durchgeführt werden, um das Risiko von Stromschlag, Brand oder anderen Gefahren zu vermeiden. 1.
  • Seite 44 4. Anschluss im Verteiler (Schaltschrank): (1) Außenleiter (L) an einen freien Leitungsschutzschalter anschließen. (2) Neutralleiter (N) und Schutzleiter (PE) jeweils an die N-Sammelschiene bzw. PE-/Erdungsschiene anschließen. Anschlussbild Dreiphasen-Hausinstallation Anschlussbild Einphasen-Hausinstallation...
  • Seite 45 Der im Bild gezeigte RJ45-Stecker verwendet die T568B-Aderreihenfolge nur als Referenz. Bezeichnung Funktion RS485 B RS485-Kommunikation (für Zendure Smart RS485 A RS485-Kommunikation (für Zendure Smart CT) Nicht N.C. belegt Nicht belegt Reservierter Digitaleingang N.C. DI1 (potenzialfreier Kontakt) Reservierter Digitaleingang DI2 N.C.
  • Seite 46 2. Kabeldurchführung und Crimpen 1. Führen Sie das Kommunikationskabel durch die Kabelverschraubung. 2. Crimpen Sie den RJ45-Stecker und verdrahten Sie ihn gemäß obiger Pinbelegung (T568B-Reihenfolge im Bild). Hinweise: • RS485 A (Pin 2) und RS485 B (Pin 1) müssen über dasselbe verdrillte Adernpaar geführt werden. •...
  • Seite 47 2. Ein- und Ausgang sind verfügbar, unabhängig davon, ob SolarFlow 2400 AC+ netzparallel oder im Inselbetrieb arbeitet. 3. Der Off-Grid-AC-Anschluss ist standardmäßig deaktiviert. Aktivieren Sie ihn vor der Nutzung in der Zendure App und deaktivieren Sie ihn nach der Nutzung wieder.
  • Seite 48 10.3 SolarFlow 2400 AC+ hinzufügen 1. Tippen Sie nach dem Öffnen der App oben rechts auf „Gerät hinzufügen“. 2. Im Bereich „Gerät hinzufügen“ sucht die App automatisch nach nahegelegenen Zendure-Geräten. Wird SolarFlow 2400 AC+ gefunden, tippen Sie einfach darauf, um es hinzuzufügen.
  • Seite 49 10.4.4 Gesamte verbleibende Batteriekapazität ZeigtdieverbleibendeGesamtkapazitätan;tippenSie,um die Kapazität einzelner Batterien anzuzeigen. 10.4.5 HEMS-Schalter 1. Ein Bei Aktivierung wird das Gerät durch das HEMS gesteuert. Manuelle Einstellungen (Netzbetrieb, Batterieeinstellungen Netzanschlussnormen, Leistungsverteilung) sind nicht verfügbar. 2. Aus Bei Deaktivierung wird das Gerät aus der Systemsteuerung entfernt. Alle manuellen Einstellungen sind verfügbar. 3.
  • Seite 50 10.4.7 Geräteeinstellungen 1. Gerätedaten • Geräteinformationen • Netzwerkkonfiguration • Bedienungsanleitung (digital) 2. Allgemeine Einstellungen • Netzwerkeinrichtung (1) Netz-Eingangsmodus: Festlegung der AC-Ladeleistung (2) Netz-Ausgangsmodus: Festlegung der AC-Entladeleistung (3) Regulatorische Ausgangsleistungsbegrenzung festlegen: Das System überschreitet diesen sicherheitsrelevanten Ausgangsleistungswert in keinem Betriebszustand und gewährleistet so die Sicherheit der elektrischen Hausinstallation.
  • Seite 51 10.5 Nutzung des Home Energy Management Systems 10.5.1 Erstellung eines Energiesystems Erstellen Sie das System über die Home-Oberfläche. 1. Systemerstellen:Tippen Sieauf „Systemerstellen“. 2. Energiesystem erstellen: Lesen Sie die Einführung des Systems und tippen Sie auf „Start“, um zur nächsten Oberfläche zu gelangen. 3.
  • Seite 52 7. System erfolgreich erstellt: Die Systemerstellung war erfolgreich. Sie können das System umbenennen und anschließend nutzen. • Erstellung über Initialisierung von SolarFlow 2400 AC+. Nach erfolgreichem Hinzufügen von SolarFlow 2400 AC+ können Sie die Systemerstellung über die Geräte- Initialisierungsanleitung abschließen. 10.5.2 Systemstatus 1.
  • Seite 53 10.5.3 Energieplan • Zenki-Modus ZENKI ist das Kern-AI-Modul von Zendure HEMS – eine intelligente Plattform zur Energievorhersage, -planung und -optimierung. Nutzt fortschrittliche KI-Algorithmen (inklusive zukünftiger Integration großer Sprachmodelle) Ziel: Maximale Nutzung sauberer Energie, Senkung der Energiekosten, Effizienzsteigerung, komfortable Energiesteuerung. • Automatischer Modus Der Automodus kann automatisch die optimale Betriebsstrategie basierend auf der Gerätekonfiguration im...
  • Seite 54 10.5.4 Historische Daten Ermöglicht Ansicht aller historischen Daten der Geräte im System. Verfügbare Daten: • Solarenergie: Daten von Energiespeichern (z. B. SolarFlow 2400 AC+) • Batterie Laden/Entladen: Daten von Energiespeichern • Haushaltsstromverbrauch: Daten von Energiespeichern • Netz: Daten des Smart Meters 10.5.5 Systemeinstellungen 1.
  • Seite 55 (2) Garantie des Benutzers: Der Benutzer garantiert die Echtheit und Vollständigkeit der hochgeladenen, vom Elektriker unterschriebenen Verträge. (3) Haftung von Zendure: Zendure haftet ausschließlich für die Qualität und Sicherheit des Geräts. Der Benutzer und der von ihm beauftragte Elektriker tragen die volle Verantwortung und haften für alle Folgen, einschließlich Stromausfällen, Personenschäden oder Sachschäden, die aus Nichtbeachtung der Installationsstandards,...
  • Seite 56 10.5.6 Systemverwaltung Hier haben Sie Zugriff auf alle Heimenergiesysteme, auf die Sie zugreifen können, einschließlich der Systeme, die Sie selbst erstellt haben, sowie derjenigen, denen Sie als Mitglied eines von jemand anderem erstellten Systems beigetreten sind. 10.5.7 Ausnahmebehandlungslogik 1. Aktive Entfernung/Löschung eines Energiespeichergeräts durch den Benutzer: Das System arbeitet mit einer Ausgangsleistung von 0 W.
  • Seite 57 (aktualisiert, überarbeitet oder eingestellt) werden. Die aktuellen Informationen finden Sie auf der offiziellen Zendure-Website. zendure.com/pages/zendure-global-warranty 1. Die Zendure-App wird kontinuierlich verbessert und kann sich im Laufe der Zeit ändern. Wenn es Unterschiede zwischen den Anweisungen in diesem Handbuch und in der App gibt, folgen Sie bitte den Anweisungen in der App.
