Inhaltszusammenfassung für Zendure SolarFlow 1600 AC+ Power Station

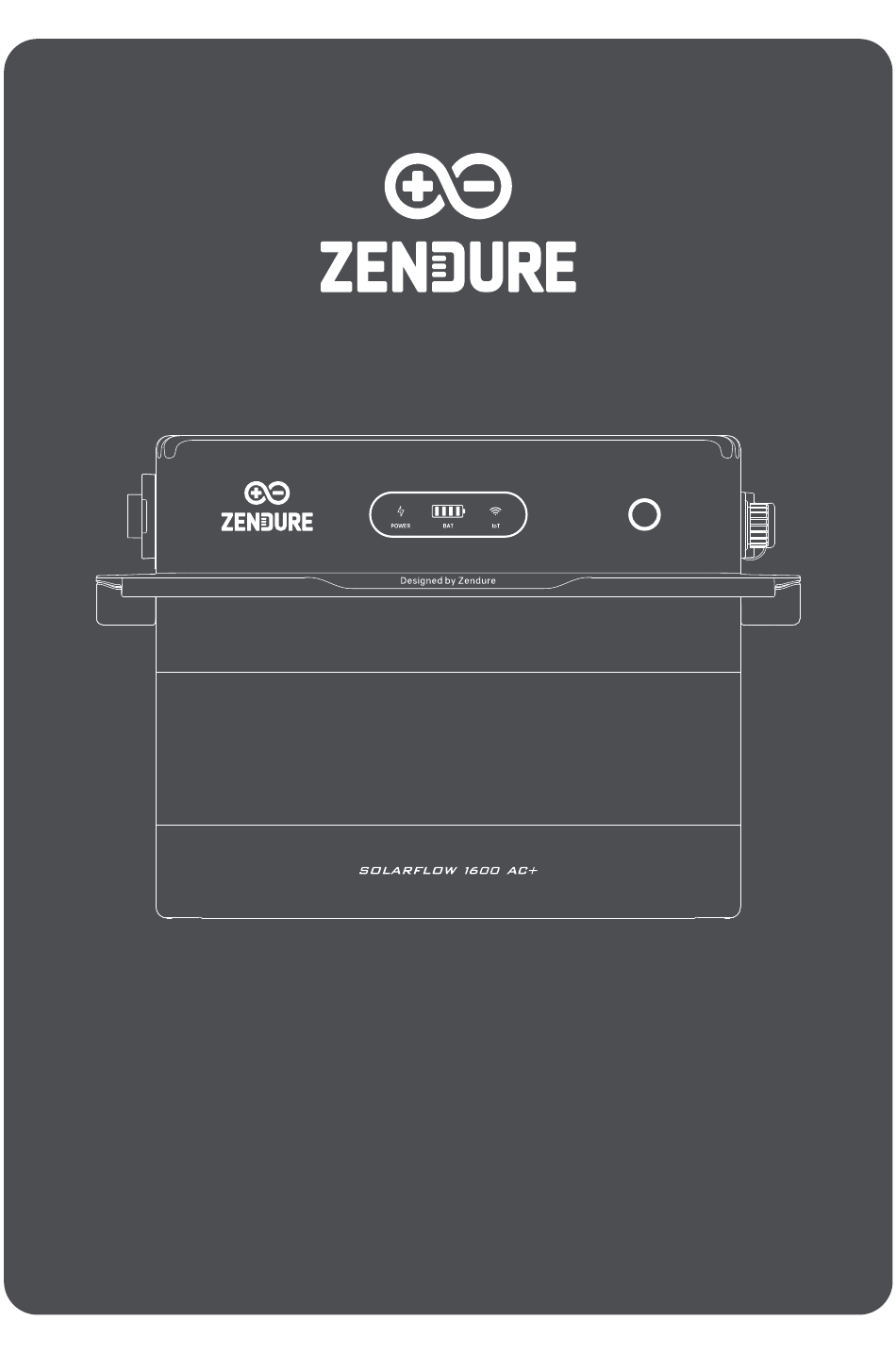

- Seite 1 SolarFlow 1600 AC+ Power Station User Manual...
-
Seite 2: Inhaltsverzeichnis
Die Benutzer tragen die volle Verantwortung für die sichere Nutzung und den Betrieb dieses Produkts. Machen Sie sich mit den geltenden Vorschriften in Ihrer Region vertraut. Sie sind allein dafür verantwortlich, sich über alle relevanten Vorschriften zu informieren und Zendure-Produkte in Übereinstimmung mit diesen zu verwenden. -
Seite 3: Sicherheitsanweisungen
（2） Installieren Sie das Gerät strikt gemäß der Bedienungsanleitung, um Schäden oder Verletzungen zu vermeiden. Stellen Sie sicher, dass der SolarFlow 1600 AC+ Power Station und die Batterien sicher installiert sind, um （3） ein Herunterfallen zu verhindern. Halten Sie einen Abstand von 50 mm zu anderen Objekten ein. -
Seite 4: Eu-Konformitätserklärung
1.2 EU-KONFORMITÄTSERKLÄRUNG ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass der SolarFlow 1600 AC+ Power Station der Richtlinie 2014/53/ EU (RED), 2011/65/EU (RoHS), 2015/863/EU (RoHS) entspricht. Den vollständigen Text der Konformitätserklärung finden Sie unter folgender Internetadresse: https://zendure. de/pages/download-center Konformitätserklärung Die EU-Konformitätserklärung kann unter folgender Adresse abgerufen werden: https://zendure. -
Seite 5: Was Ist In Der Box
3. Was ist in der Box SolarFlow 1600 AC+ gekoppelte Wechselrichter Benutzerhandbuch 3m AC-Stromkabel Schlüssel zum Entfernen der PV-Stecker und Wandmontagehalterung (×2) Selbstabdichtende Expansionsbolzen (×2) AC-Kabelstecker M4-Schrauben (×2) 4. Übersicht 4.1 Produktübersicht Stromstatusanzeige Batteriestatusanzeige IoT-Statusanzeige Taste Schutzerdungsschraubenloch On-Grid-Anschluss Off-Grid-Ausgangsanschluss (Steckdose) RS485 Batterieanschluss... -
Seite 6: Tastensteuerung
4.2 Tastensteuerung Taste Aktion Funktion Schaltet den SolarFlow 1600 2 Sekunden drücken AC+ ein Setzt die Wi-Fi-Verbindung 3 Sekunden drücken zurück Schaltet den SolarFlow 1600 6 Sekunden drücken AC+ aus 4.3 LED-Anzeige LED-Indikator LED-Beschreibung Detaillierte Erklärung Grün leuchtet Eingeschaltet und funktioniert normal Das Gerät funktioniert normal, und der Off-Grid-Modus ist Grün blinkt aktiv... -
Seite 7: Installation
5. Installation 5.1 Wahl des Standorts für den Wechselrichter Stellen Sie sicher, dass der SolarFlow 1600 AC+ gekoppelter Wechselrichter im Bereich der Wi-Fi-Abdeckung liegt. Das Antennengehäuse des Geräts muss mindestens 15 cm von der Wand entfernt sein. ≥15cm Bitte platzieren Sie den Wechselrichter innerhalb von 3 Metern von einer Steckdose. ≤3m Stellen Sie den Wechselrichter nicht in einem Bereich auf, in dem entzündbare oder explosive Materialien gelagert werden. -
Seite 8: Montageprozess
Der Wechselrichter kann sowohl drinnen als auch draußen installiert werden. Achten Sie darauf, dass das Gerät an einem Ort platziert wird, an dem es nicht direkter Sonneneinstrahlung oder Regen ausgesetzt wird. Platzieren Sie den Wechselrichter und die Batterien (nicht im Lieferumfang enthalten) auf einem festen, ebenen Boden. -
Seite 9: Befestigen Des Solarflow 1600 Ac
5.2.2 Befestigen des SolarFlow 1600 AC+ Verwenden Sie die mit dem SolarFlow 1600 AC+ gelieferten Halterungen und Schrauben, um das Gerät sicher an der Wand zu befestigen. Hinweis: • Ein einzelner SolarFlow 1600 AC+ kann bis zu 5 Erweiterungsbatterien anschließen. •... -
Seite 10: Anschluss Mehrerer Einheiten An Das Stromnetz Über Steckdosen
überschreitet, oder folgen Sie den Installationsrichtlinien in Abschnitt 5.2.5, um jeden Wechselrichter direkt an den Schutzschalter anzuschließen. Danach können Sie über die Zendure-App die Leistung erhöhen. 1. Für Drehstrom: Schließen Sie jeden Wechselrichter an eine Steckdose auf einem dedizierten Stromkreis für jede Phase an, wobei keine anderen Geräte denselben Stromkreis teilen. -
Seite 11: Anschluss An Das Stromnetz Über Einen Schutzschalter (Optional)
5.2.5 Anschluss an das Stromnetz über einen Schutzschalter (Optional) Bitte beachten Sie: Diese Installation muss von einem zertifizierten Elektriker durchgeführt werden, um das Risiko von Stromschlägen, Feuer oder anderen Gefahren zu vermeiden. 1. Ziehen Sie isolierende Handschuhe an (Hinweis: Handschuhe sind nicht enthalten und müssen vom Elektriker oder Benutzer bereitgestellt werden.) 2. - Seite 12 Einphasen-Installation im Haushalt 5. Einschalten (1) Überprüfen Sie, ob alle Verbindungen sicher und fehlerfrei sind, bevor Sie das Gerät einschalten. (2) Schalten Sie den Hauptsicherungsschalter des Stromsystems Ihres Hauses ein. (3) Drücken und halten Sie den Knopf am SolarFlow 1600 AC+ 2 Sekunden lang, um das Gerät einzuschalten.
-
Seite 13: Zendure App Einrichtung
6. Zendure App Einrichtung 1. Die Zendure-App wird kontinuierlich verbessert und kann sich im Laufe der Zeit ändern. Wenn es Unterschiede zwischen den Anweisungen in diesem Handbuch und in der App gibt, folgen Sie bitte den Anweisungen in der App. -
Seite 14: Anschluss Eines Wechselrichters Zum Aufladen
7.3 Anschluss eines Wechselrichters zum Aufladen Die netzunabhängige Steckdose kann an einen Wechselrichter mit AC-Ausgang angeschlossen werden, um den SF1600 AC+ aufzuladen. Bitte stellen Sie sicher, dass die Ausgangsparameter des Wechselrichters (Spannung, Frequenz) innerhalb des zulässigen Bereichs des SF1600 AC+ liegen. 7.4 Wasserschutz und Sicherheitshinweise •... -
Seite 15: Technische Spezifikationen
9. Technische Spezifikationen AC-Parameter (Netzgekoppelt) Parameter Einzelgerät Mit Zusatzbatterien Max. AC-Eingangsleistung 1400 W 1600 W 800 W (Standard) / 1400 W 800 W (Standard) / 1600 W Nenn-AC-Ausgangsleistung (*Premium) (*Premium) Max. AC-Eingangsstrom 6,1 A a.c. 7,0 A a.c. 3,5 A a.c. (Standard) / 6,1 A a.c. 3,5 A a.c.
