Zendure SolarFlow 2400 AC+ Bedienungsanleitung
Verwandte Anleitungen für Zendure SolarFlow 2400 AC+
Inhaltszusammenfassung für Zendure SolarFlow 2400 AC+

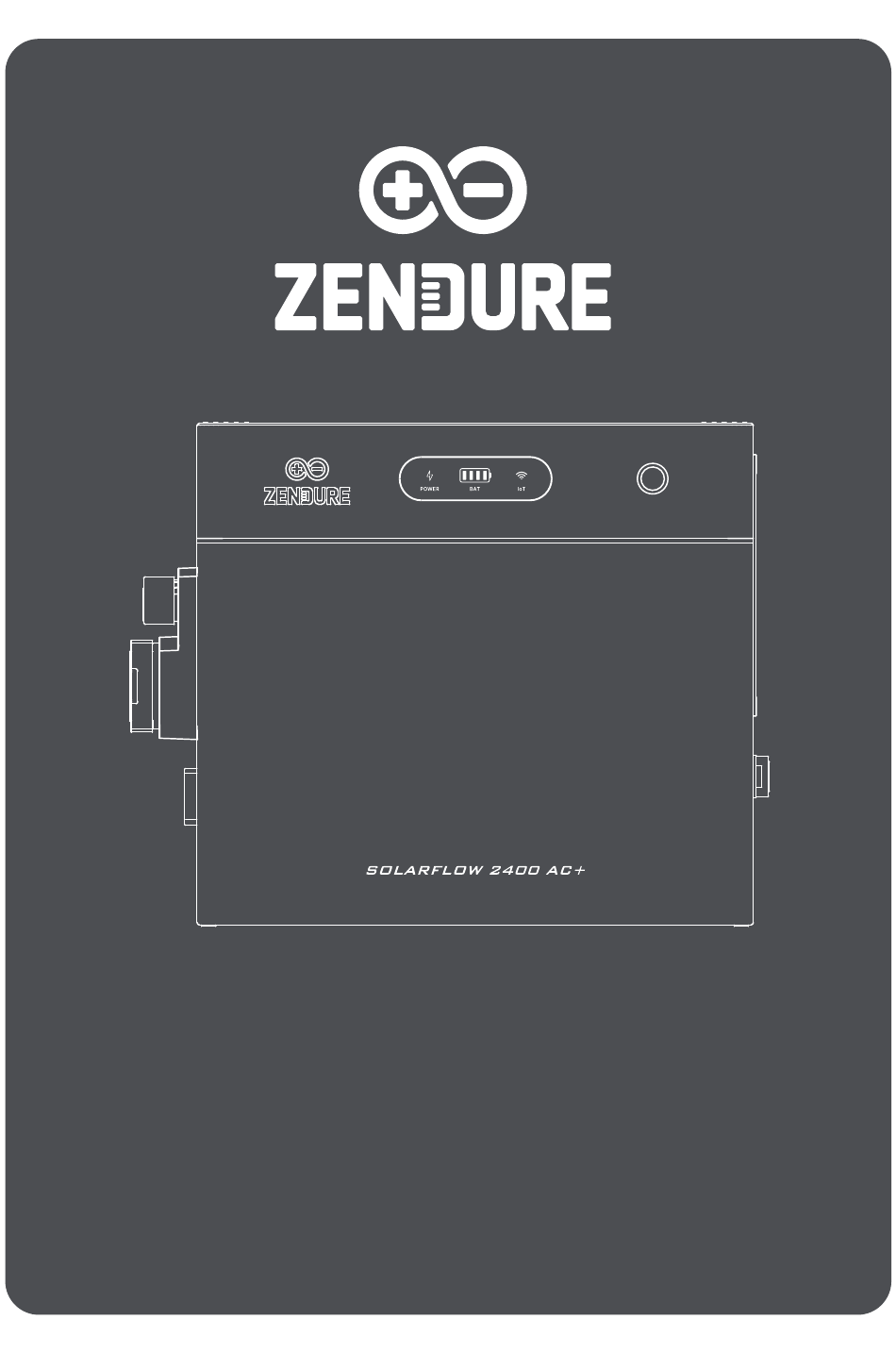

- Seite 1 SolarFlow 2400 AC+ User Manual / Bedienungsanleitung / Manuel d'utilisation / Manuale d'uso / Manual de usuario / Gebruikershandleiding...
- Seite 2 Der Benutzer ist für die sichere Verwendung und Bedienung dieses Produkts allein verantwortlich. Informieren Sie sich über die in Ihrem Land/ Ihrer Region geltenden Vorschriften und stellen Sie sicher, dass diese bei der Nutzung von Zendure-Produkten eingehalten werden. Inhalt 1. Technische Daten SolarFlow 2400 AC+ .........................30 2.
- Seite 3 1. Technische Daten SolarFlow 2400 AC+ SolarFlow 2400 AC+ Power Station Parameter Spezifikation Model ZDSF2400AC+ Netzanschluss Nenn-Ein-/Ausgangsspannung 230 V AC Nenn-Ein-/Ausgangsfrequenz 50 Hz Nenn-AC-Ausgangsleistung 800 W (Standard) / 2400 W (*Premium) Nenn-AC-Ausgangsstrom 3,5 A AC (Standard) / 10,4 A AC (*Premium) Max.
- Seite 4 3. Für sicheren Betrieb und zur Wahrung Ihrer Garantieansprüche vermeiden Sie unsachgemäße Nutzung wie Überladen, Tiefentladen, die Verwendung nicht originaler Zubehörteile oder das eigenmächtige Öffnen/ Demontieren. Schäden durch unsachgemäße Nutzung sind von der Garantie ausgeschlossen. Details: https://eu.zendure.com/pages/ warranty-policy. 4. Stellen Sie keine schweren Gegenstände auf das Produkt.
- Seite 5 5. Lokale Vorschriften einhalten: Befolgen Sie die örtlichen Entsorgungsvorschriften, um Umweltbelastungen und Rechtsverstöße zu vermeiden. 2.3 EG-Konformitätserklärung ZENDURE TECHNOLOGY CO., LIMITED erklärt, dass SolarFlow 2400 AC+ den Richtlinien 2014/53/EU (RED), 2011/65/EU (RoHS) sowie (EU) 2015/863 (RoHS) entspricht. Der vollständige Text der EU-Konformitätserklärung ist verfügbar unter: https://zendure.de/pages/download-center Konformitätserklärung...
- Seite 6 Prüfen Sie vor dem Auspacken die Außenverpackung auf Beschädigungen (z. B. Löcher oder Risse). Ist die Verpackung beschädigt, packen Sie das Produkt nicht aus und wenden Sie sich umgehend an den Zendure Support. Überprüfen Sie nach dem Auspacken, ob alle Teile vollständig und unbeschädigt sind. Fehlt etwas oder ist etwas...
- Seite 7 SolarFlow 2400 AC+ Zählerleser zur Energieoptimierung. Alternative zum Zendure Smart CT. Kompatible Drittanbieter können ebenfalls unterstützt werden (Details in der Zendure App). Der PV-Wechselrichter ist AC-gekoppelt mit dem Zendure Speichersystem (nicht direkt verbunden). Mit PV-Anlage (Dach) CT-Monitoring lädt der Speicher bei PV-Überschuss...
- Seite 8 6.2 Produktübersicht Bezeichnung Beschreibung LED-Leiste LED-Anzeigen für Batteriestand, Ausgangsstatus und IoT-Verbindung. Taste Frontseitige Taste für grundlegende Systemfunktionen. AC-Anschluss AC-Eingang zum Anschluss des Netzkabels. Off-Grid-AC-Steckdose Steckdose für Verbraucher im Insel-/Off-Grid-Betrieb. Antenne Antenne für die drahtlose Systemkommunikation. Batterieanschluss Anschluss für Erweiterungsbatterien. Halterungen Montagehalterungen zur Wandbefestigung.
- Seite 9 6.4 LED-Anzeige LED-Indikator LED-Beschreibung Detaillierte Erklärung Grün leuchtet Eingeschaltet und funktioniert normal Das Gerät funktioniert normal, und der Off-Grid-Modus ist Grün blinkt aktiv Ein Gerätefehler ist aufgetreten. Bitte überprüfen Sie die Rot blinkt App für weitere Details. Grün leuchtet Stabile und normale Wi-Fi-Verbindung Grün blinkt Warten auf die Verbindung mit Wi-Fi Rot blinkt...
- Seite 10 7. Installation von SolarFlow 2400 AC+ 7.1 Vor der Montage • Dieses Handbuch beschreibt ausschließlich die Kabelverbindungen und die Montage des SolarFlow 2400 AC+ Systems. Hinweise zur Installation von Solarmodulen entnehmen Sie bitte den Anleitungen der Solarmodule und Zubehörteile. • Wir empfehlen, Arbeiten rund um die PV-Anlage an einem sonnigen Tag durchzuführen, da sich Leistung und mögliche Probleme so leichter beurteilen lassen.
- Seite 11 Installieren Sie das Gerät nicht in Bereichen, in denen brennbare oder explosionsgefährliche Stoffe gelagert werden. SolarFlow 2400 AC+ kann innen oder außen montiert werden. Wählen Sie einen Ort, an dem das Gerät weder direkter Sonneneinstrahlung noch Regen ausgesetzt ist. Stellen Sie SolarFlow 2400 AC+ auf eine feste, ebene Fläche. 7.3 Montageablauf Bild Bezeichnung...
- Seite 12 7.3.1 Kabelverlegung Positionieren Sie SolarFlow 2400 AC+ so, dass Solar- und AC-Kabel möglichst gerade nach unten geführt werden und nicht stark geknickt sind. 7.3.2 Anschluss der Erweiterungsbatterien Entfernen Sie die Silikon-Schutzkappen an den Batterieanschlüssen von SolarFlow 2400 AC+ und den Erweiterungsbatterien (separat erhältlich).
- Seite 13 Der Wechselrichter ist standardmäßig auf 800 W AC-Ausgangsleistung begrenzt. Wenn Sie diesen Wert erhöhen möchten, muss ein zugelassener Elektriker die Installation prüfen und die Einhaltung der geltenden Sicherheitsanforderungen bestätigen. Nach der Prüfung können Sie die Erhöhung auf 2400 W in der Zendure App beantragen.
- Seite 14 4. Wenn Sie diesen Wert erhöhen möchten, lassen Sie die Elektroinstallation durch einen Elektriker prüfen (zulässige Belastung/Leitungsquerschnitt/Absicherung) oder schließen Sie gemäß Abschnitt 7.5 jedes Gerät direkt am zugehörigen Schutzschalter an. Anschließend kann die Erhöhung über die Zendure App beantragt werden. • Dreiphasennetz: Jede Einheit an eine Steckdose eines dedizierten Stromkreises je Phase anschließen; keine weiteren Verbraucher auf demselben Stromkreis.
- Seite 15 Installation im Einphasensystem Schutzschalter Schutzschalter Stromzähler Verteilerkasten Netz Schutzschalter Schutzschalter 7.5 Anschluss an das Stromnetz über den Leitungsschutzschalter (Optional) Wichtig: Diese Installation darf nur durch eine Elektrofachkraft durchgeführt werden, um das Risiko von Stromschlag, Brand oder anderen Gefahren zu vermeiden. 1.
- Seite 16 4. Anschluss im Verteiler (Schaltschrank): (1) Außenleiter (L) an einen freien Leitungsschutzschalter anschließen. (2) Neutralleiter (N) und Schutzleiter (PE) jeweils an die N-Sammelschiene bzw. PE-/Erdungsschiene anschließen. Anschlussbild Dreiphasen-Hausinstallation Anschlussbild Einphasen-Hausinstallation...
- Seite 17 8. Verdrahtung des RJ45-Kommunikationsanschlusses (Optional) 1. Pinbelegung Hinweis: Der im Bild gezeigte RJ45-Stecker verwendet die T568B-Aderreihenfolge nur als Referenz. Bezeichnung Funktion RS485 B RS485-Kommunikation (für Zendure Smart CT) RS485 A RS485-Kommunikation (für Zendure Smart CT) N.C. Nicht belegt N.C. Nicht belegt...
- Seite 18 2. Kabeldurchführung und Crimpen 1. Führen Sie das Kommunikationskabel durch die Kabelverschraubung. 2. Crimpen Sie den RJ45-Stecker und verdrahten Sie ihn gemäß obiger Pinbelegung (T568B-Reihenfolge im Bild). Hinweise: • RS485 A (Pin 2) und RS485 B (Pin 1) müssen über dasselbe verdrillte Adernpaar geführt werden. •...
- Seite 19 2. Ein- und Ausgang sind verfügbar, unabhängig davon, ob SolarFlow 2400 AC+ netzparallel oder im Inselbetrieb arbeitet. 3. Der Off-Grid-AC-Anschluss ist standardmäßig deaktiviert. Aktivieren Sie ihn vor der Nutzung in der Zendure App und deaktivieren Sie ihn nach der Nutzung wieder.
- Seite 20 10.3 SolarFlow 2400 AC+ hinzufügen 1. Tippen Sie nach dem Öffnen der App oben rechts auf „Gerät hinzufügen“. 2. Im Bereich „Gerät hinzufügen“ sucht die App automatisch nach nahegelegenen Zendure-Geräten. Wird SolarFlow 2400 AC+ gefunden, tippen Sie einfach darauf, um es hinzuzufügen.
- Seite 21 10.4.4 Gesamte verbleibende Batteriekapazität Zeigt die verbleibende Gesamtkapazität an; tippen Sie, um die Kapazität einzelner Batterien anzuzeigen. 10.4.5 HEMS-Schalter 1. Ein Bei Aktivierung wird das Gerät durch das HEMS gesteuert. Manuelle Einstellungen (Netzbetrieb, Batterieeinstellungen, Netzanschlussnormen, Leistungsverteilung) sind nicht verfügbar. 2. Aus Bei Deaktivierung wird das Gerät aus der Systemsteuerung entfernt.
- Seite 22 10.4.7 Geräteeinstellungen 1. Gerätedaten • Geräteinformationen • Netzwerkkonfiguration • Bedienungsanleitung (digital) 2. Allgemeine Einstellungen • Netzwerkeinrichtung (1) Netz-Eingangsmodus: Festlegung der AC-Ladeleistung (2) Netz-Ausgangsmodus: Festlegung der AC-Entladeleistung (3) Regulatorische Ausgangsleistungsbegrenzung festlegen: Das System überschreitet diesen sicherheitsrelevanten Ausgangsleistungswert in keinem Betriebszustand und gewährleistet so die Sicherheit der elektrischen Hausinstallation.
- Seite 23 10.5 Nutzung des Home Energy Management Systems 10.5.1 Erstellung eines Energiesystems Erstellen Sie das System über die Home-Oberfläche. 1. System erstellen: Tippen Sie auf „System erstellen“. 2. Energiesystem erstellen: Lesen Sie die Einführung des Systems und tippen Sie auf „Start“, um zur nächsten Oberfläche zu gelangen.
- Seite 24 7. System erfolgreich erstellt: Die Systemerstellung war erfolgreich. Sie können das System umbenennen und anschließend nutzen. • Erstellung über Initialisierung von SolarFlow 2400 AC+. Nach erfolgreichem Hinzufügen von SolarFlow 2400 AC+ können Sie die Systemerstellung über die Geräte- Initialisierungsanleitung abschließen. 10.5.2 Systemstatus 1.
- Seite 25 10.5.3 Energieplan • Zenki-Modus ZENKI ist das Kern-AI-Modul von Zendure HEMS – eine intelligente Plattform zur Energievorhersage, -planung und -optimierung. Nutzt fortschrittliche KI-Algorithmen (inklusive zukünftiger Integration großer Sprachmodelle) Ziel: Maximale Nutzung sauberer Energie, Senkung der Energiekosten, Effizienzsteigerung, komfortable Energiesteuerung. • Automatischer Modus Der Automodus kann automatisch die optimale Betriebsstrategie basierend auf der Gerätekonfiguration im...
- Seite 26 10.5.4 Historische Daten Ermöglicht Ansicht aller historischen Daten der Geräte im System. Verfügbare Daten: • Solarenergie: Daten von Energiespeichern (z. B. SolarFlow 2400 AC+) • Batterie Laden/Entladen: Daten von Energiespeichern • Haushaltsstromverbrauch: Daten von Energiespeichern • Netz: Daten des Smart Meters 10.5.5 Systemeinstellungen 1.
- Seite 27 (2) Garantie des Benutzers: Der Benutzer garantiert die Echtheit und Vollständigkeit der hochgeladenen, vom Elektriker unterschriebenen Verträge. (3) Haftung von Zendure: Zendure haftet ausschließlich für die Qualität und Sicherheit des Geräts. Der Benutzer und der von ihm beauftragte Elektriker tragen die volle Verantwortung und haften für alle Folgen, einschließlich Stromausfällen, Personenschäden oder Sachschäden, die aus Nichtbeachtung der Installationsstandards,...
- Seite 28 10.5.6 Systemverwaltung Hier haben Sie Zugriff auf alle Heimenergiesysteme, auf die Sie zugreifen können, einschließlich der Systeme, die Sie selbst erstellt haben, sowie derjenigen, denen Sie als Mitglied eines von jemand anderem erstellten Systems beigetreten sind. 10.5.7 Ausnahmebehandlungslogik 1. Aktive Entfernung/Löschung eines Energiespeichergeräts durch den Benutzer: Das System arbeitet mit einer Ausgangsleistung von 0 W.
- Seite 29 überarbeitet oder eingestellt) werden. Die aktuellen Informationen finden Sie auf der offiziellen Zendure-Website. zendure.com/pages/zendure-global-warranty 1. Die Zendure-App wird kontinuierlich verbessert und kann sich im Laufe der Zeit ändern. Wenn es Unterschiede zwischen den Anweisungen in diesem Handbuch und in der App gibt, folgen Sie bitte den Anweisungen in der App.
