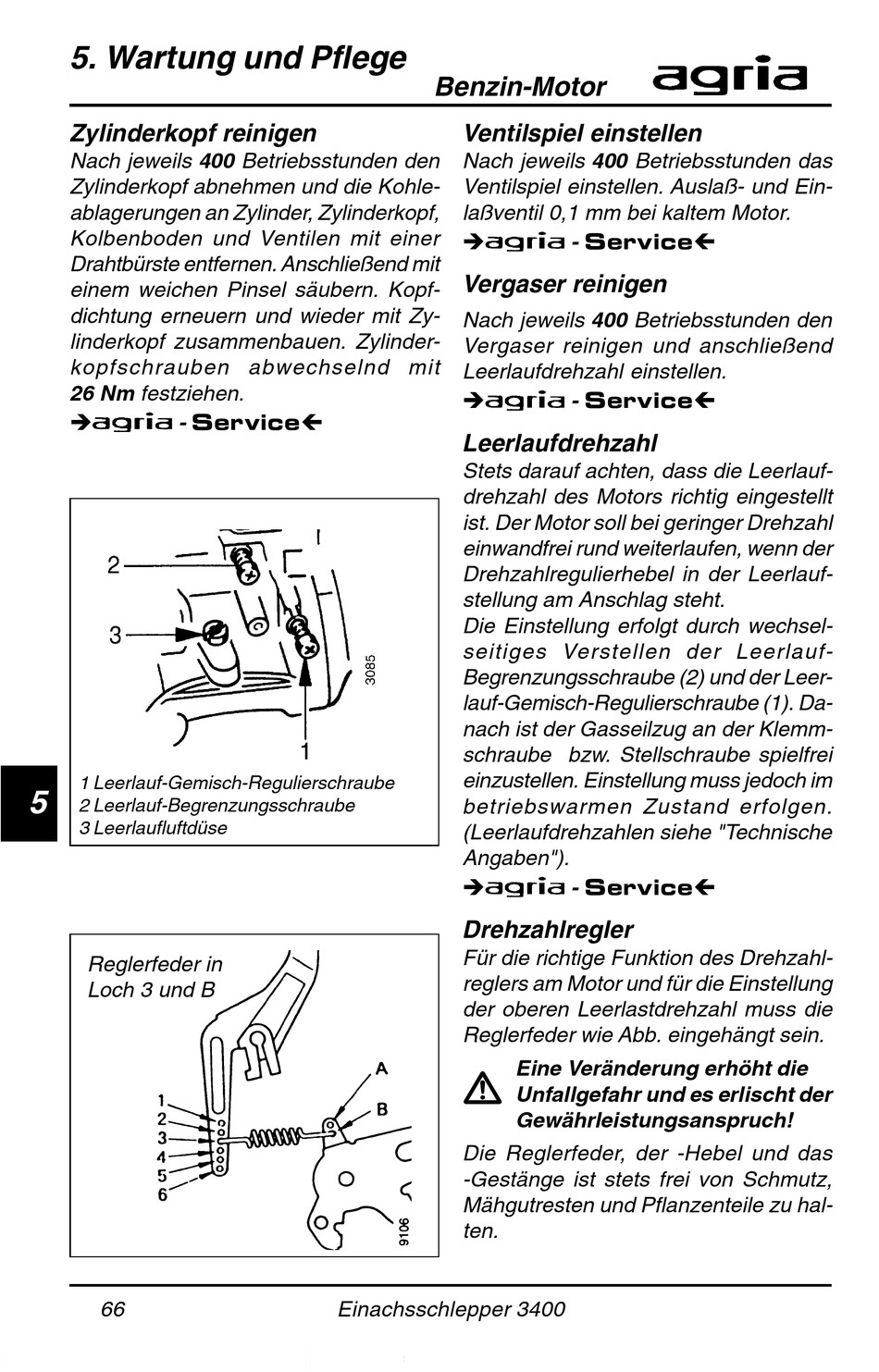

Agria 3400 Betriebsanleitung Seite 66

5. Wartung und Pflege
Zylinderkopf reinigen
Nach jeweils 400 Betriebsstunden den
Zylinderkopf abnehmen und die Kohle-
ablagerungen an Zylinder, Zylinderkopf,
Kolbenboden und Ventilen mit einer
Drahtbürste entfernen. Anschließend mit
einem weichen Pinsel säubern. Kopf-
dichtung erneuern und wieder mit Zy-
linderkopf zusammenbauen. Zylinder-
kopfschrauben abwechselnd mit
26 Nm festziehen.
è - Serviceç
1 Leerlauf-Gemisch-Regulierschraube
5
5
2 Leerlauf-Begrenzungsschraube
3 Leerlaufluftdüse
Reglerfeder in
Loch 3 und B
66
Benzin-Motor
Ventilspiel einstellen
Nach jeweils 400 Betriebsstunden das
Ventilspiel einstellen. Auslaß- und Ein-
laßventil 0,1 mm bei kaltem Motor.
è
Vergaser reinigen
Nach jeweils 400 Betriebsstunden den
Vergaser reinigen und anschließend
Leerlaufdrehzahl einstellen.
è
Leerlaufdrehzahl
Stets darauf achten, dass die Leerlauf-
drehzahl des Motors richtig eingestellt
ist. Der Motor soll bei geringer Drehzahl
einwandfrei rund weiterlaufen, wenn der
Drehzahlregulierhebel in der Leerlauf-
stellung am Anschlag steht.
Die Einstellung erfolgt durch wechsel-
seitiges Verstellen der Leerlauf-
Begrenzungsschraube (2) und der Leer-
lauf-Gemisch-Regulierschraube (1). Da-
nach ist der Gasseilzug an der Klemm-
schraube bzw. Stellschraube spielfrei
einzustellen. Einstellung muss jedoch im
betriebswarmen Zustand erfolgen.
(Leerlaufdrehzahlen siehe "Technische
Angaben").
è
Drehzahlregler
Für die richtige Funktion des Drehzahl-
reglers am Motor und für die Einstellung
der oberen Leerlastdrehzahl muss die
Reglerfeder wie Abb. eingehängt sein.
W
Die Reglerfeder, der -Hebel und das
-Gestänge ist stets frei von Schmutz,
Mähgutresten und Pflanzenteile zu hal-
ten.
Einachsschlepper 3400
- Serviceç
- Serviceç
- Serviceç
Eine Veränderung erhöht die
Unfallgefahr und es erlischt der
Gewährleistungsanspruch!
