Gerätebeschreibung
Wir gratulieren Ihnen zum Kauf des Kondensatpumpenkits. Es
eignet sich für alle Bereiche, die einen Dauerbetrieb erfordern.
Die vollautomatische Kondensatpumpe lässt sich durch die
innovative „plug & pump" Technik schnell und problemlos
einbauen und ist speziell für das schnelle Abpumpen von
Kondenswasser konzipiert. Sie eignet sich besonders für
Einsätze mit weiten Wasserabführungsdistanzen oder zur
längeren Permanenttrocknung unbeaufsichtigter Räume. Die
Förderleistung der Pumpe ist auf die Maschine abgestimmt und
schafft eine Förderhöhe von bis zu 5 Meter.
Wenn Sie zwischendurch wieder mit dem
Wasserauffangbehälter arbeiten möchten, kein Problem, das Kit
lässt sich innerhalb kürzester Zeit einfach wieder ausbauen.
Lieferumfang
• 1x Frontblech mit montierter Pumpe
• 1x Wasserabführschlauch Ø = 5 mm, l = 5 m
• 1x Winkel mit Befestigungsschraube für den Bulgin
Stecker
• 4x Blechschraube zur Befestigung des Frontbleches
• 1x Gewebeschlauch (Ablaufschlauch), l = 0,5 m
• 1x Bedienungsanleitung

Installation

Sie bekommen das Kit bereits vormontiert und müssen es nur
noch mit wenigen Handgriffen installieren. Beachten Sie bei
dem Einbau der Pumpe die nachfolgenden Einbauhinweise:
1. Vor dem Einbau ist das Gerät auszuschalten und der
Netzstecker ist zu ziehen. Der Einbau darf nur durch
fachkundiges Personal durchgeführt werden.
2. Entfernen Sie den Wasserbehälter aus dem Gerät.
DE

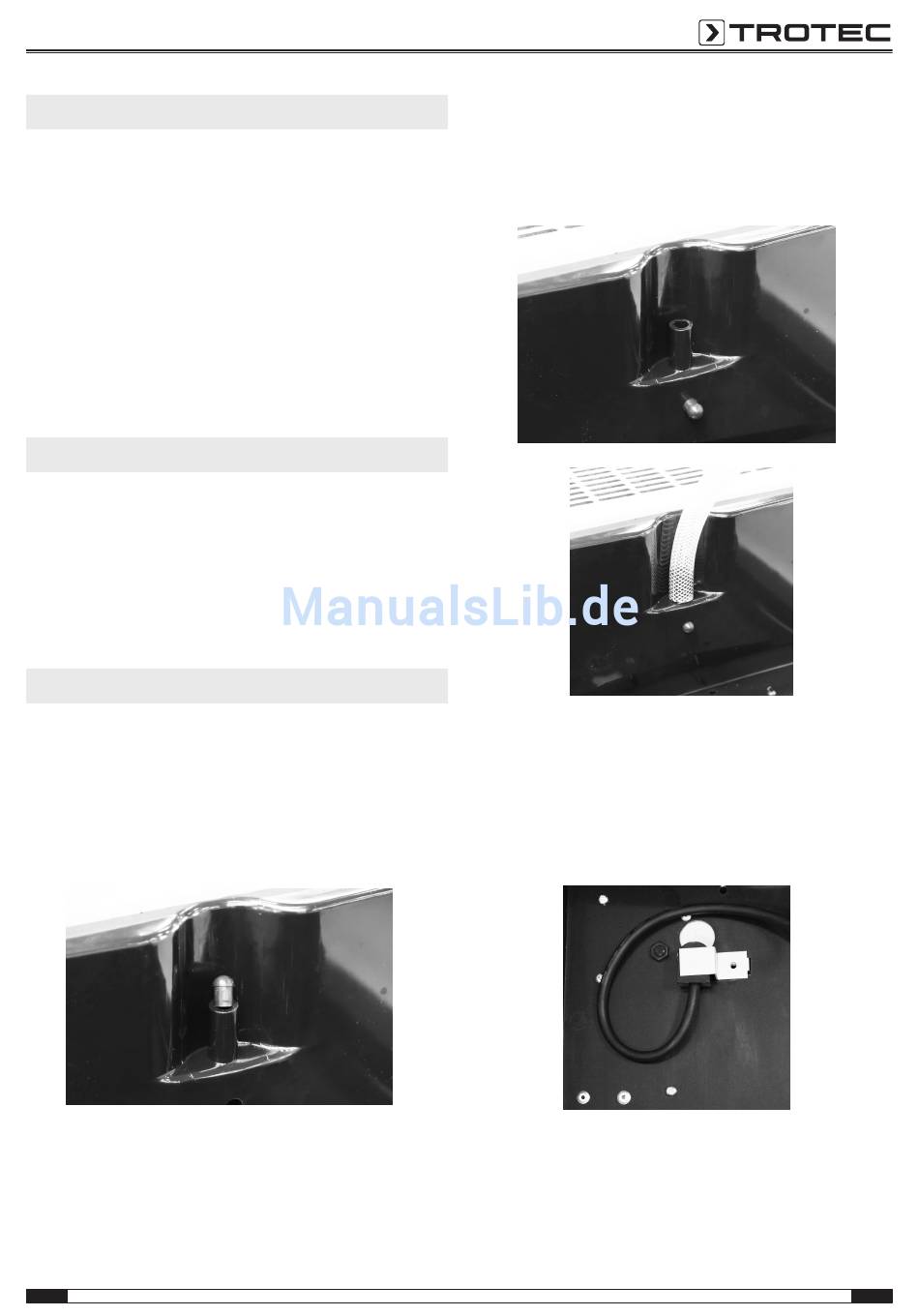

3. Entfernen Sie den Verschlussnippel vom vorderen
Abwasserstopfen des TTK 200 und stecken Sie ihn auf die
untere Abflussöffnung, um diesen Abfluss zu verschließen.
Stecken Sie nun den Gewebeschlauch auf den vorderen
Abwasserstopfen.
4. Stecken Sie nun den Verbindungsstecker (Bulgin-Stecker,
verpolungssicher) der Pumpe in die Einbaubuchse an der
Mittelwand des Gerätes. Der Stecker wird durch den
beiliegenden Winkel fixiert. Der Winkel wird mittels
Schraube an der Mittelwand befestigt. Dadurch kann der
Stecker beim Transport des Gerätes oder bei Stößen oder
Vibrationen nicht aus der Buchse rutschen.
Bedienungsanleitung – Kondensatpumpenkit TTK 200 A - 2
