Mehradrige Datenkommunikations-Kabel An Der Fronius String Control 250/30 Dcd Df Anschließen - Fronius String Control 250/30 DCD DF Bedienungsanleitung

Mehradrige Da- Bei Verwendung von mehradrigen Datenkommunikations-Kabel mit einem Durchmesser
tenkommunika- bis max. 6 mm werden beide Kabel wie beim RJ45 Kabel durch den Gummieinsatz und
tions-Kabel an die dafür vorgesehene Öffnung geführt.
der Fronius St-
ring Control 250/ Die folgenden Arbeitsschritte gelten für Datenkommunikations-Kabel mit einem Durch-
30 DCD DF an- messer bis max. 6 mm.
schließen
1
2

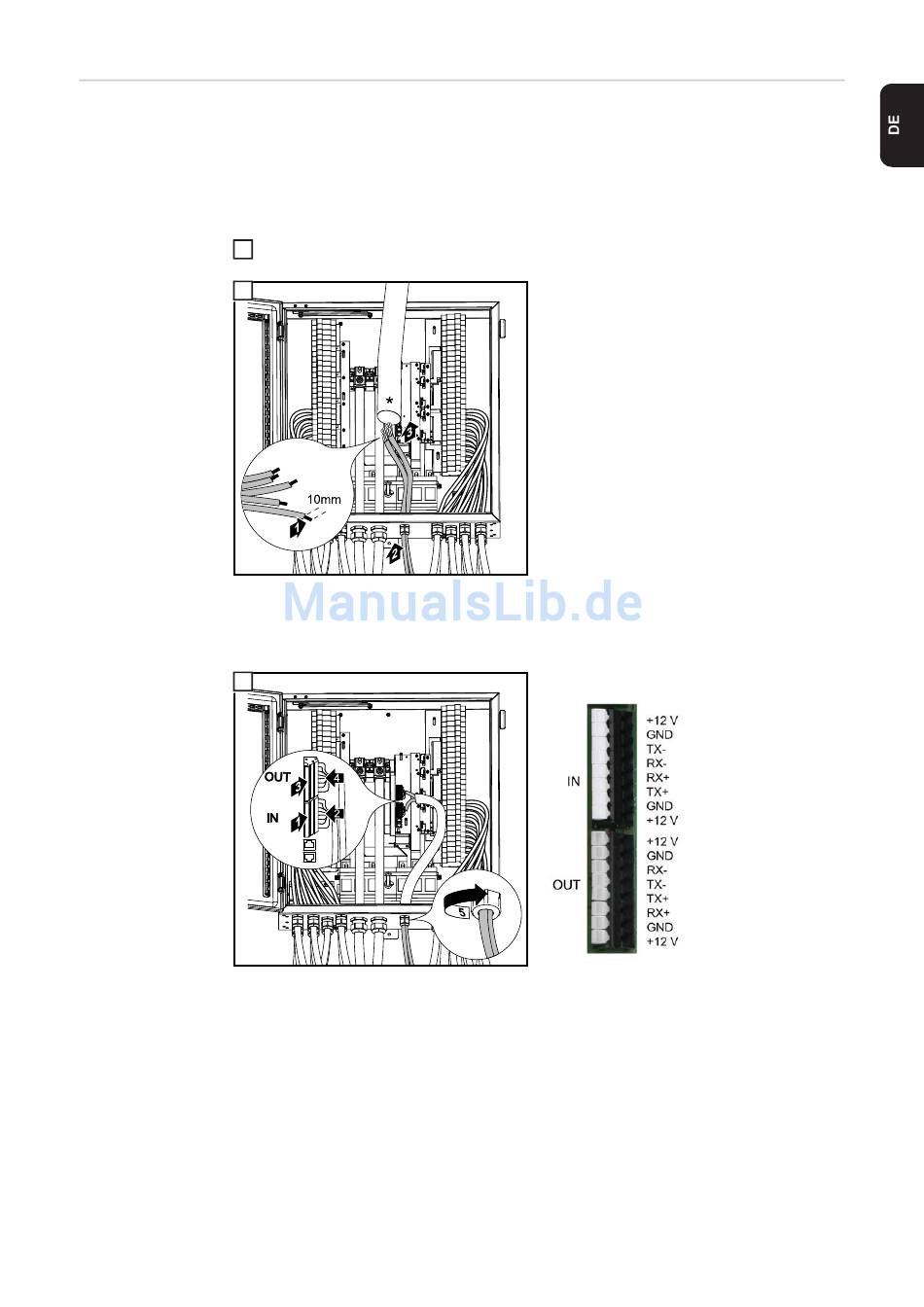

WICHTIG! Beim Anschluss der Litzen an die Anschlussklemmen muss die Belegung der
einzelnen Litzen bekannt sein!
3
Datenkommunikations-Kabel ca. 50 - 70 mm abmanteln
* Silikonschlauch Ø 25 x 510 mm
Belegung der Anschlussklemmen:
Anzugsmoment 5,0 Nm
