Metrische Verschraubungen an der Fronius String
Control 250/30 DCD DF montieren

Allgemeines

-
-
-

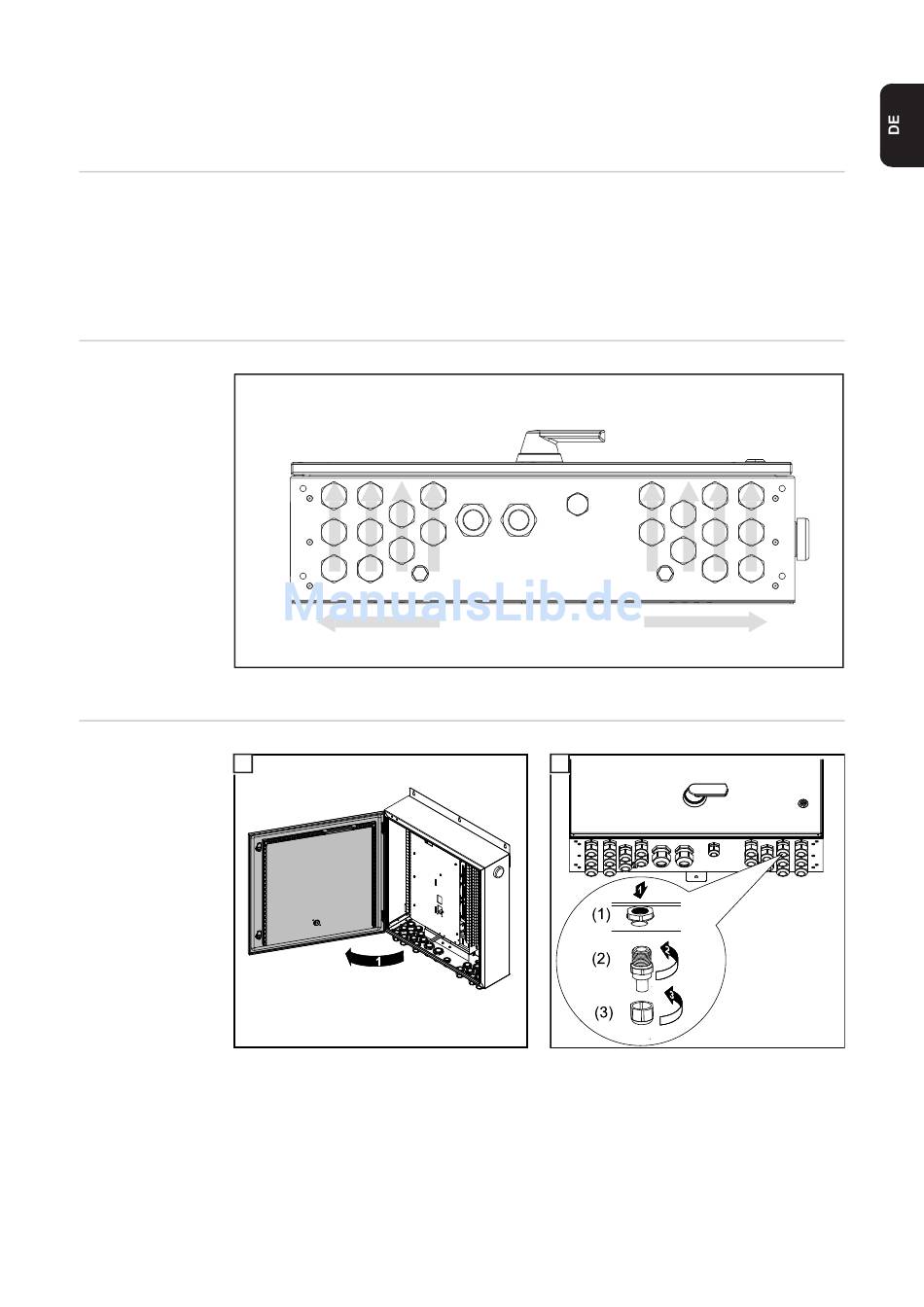

Empfehlung für
die Reihenfolge
zum Einsetzen
der metrischen
Verschraubungen
*
Metrische Ver-
1
schraubungen an
der Fonius String
Control 250/30
DCD DF montie-
ren
(1)
(2)
(3)
Metrische Verschraubungen entsprechend der Anzahl der vorhandenen Solarmodul-
Stränge einsetzen, leere Verschraubungen mit Dichteinsätzen bestücken.
Reihenfolge beim Einsetzen der metrischen Verschraubungen beachten:
von unten nach oben und von links nach rechts.
Metrische Verschraubungen und Blindverschraubungen entsprechend ihrer Größe
mit dem angegebenen Anzugsmoment anziehen.
M32
15 11 5
8
13 10 4
7
12 9
6
M20*
nur bei optionalem Überspannungsschutz als Auslass für das Erdungskabel
Gegenmutter
Verschraubung
Zugentlastung
3
1 2
M25
M40 M40
2
M32
16 22 25
19
15 21 24
18
20 23
17 17 17
M20
17
