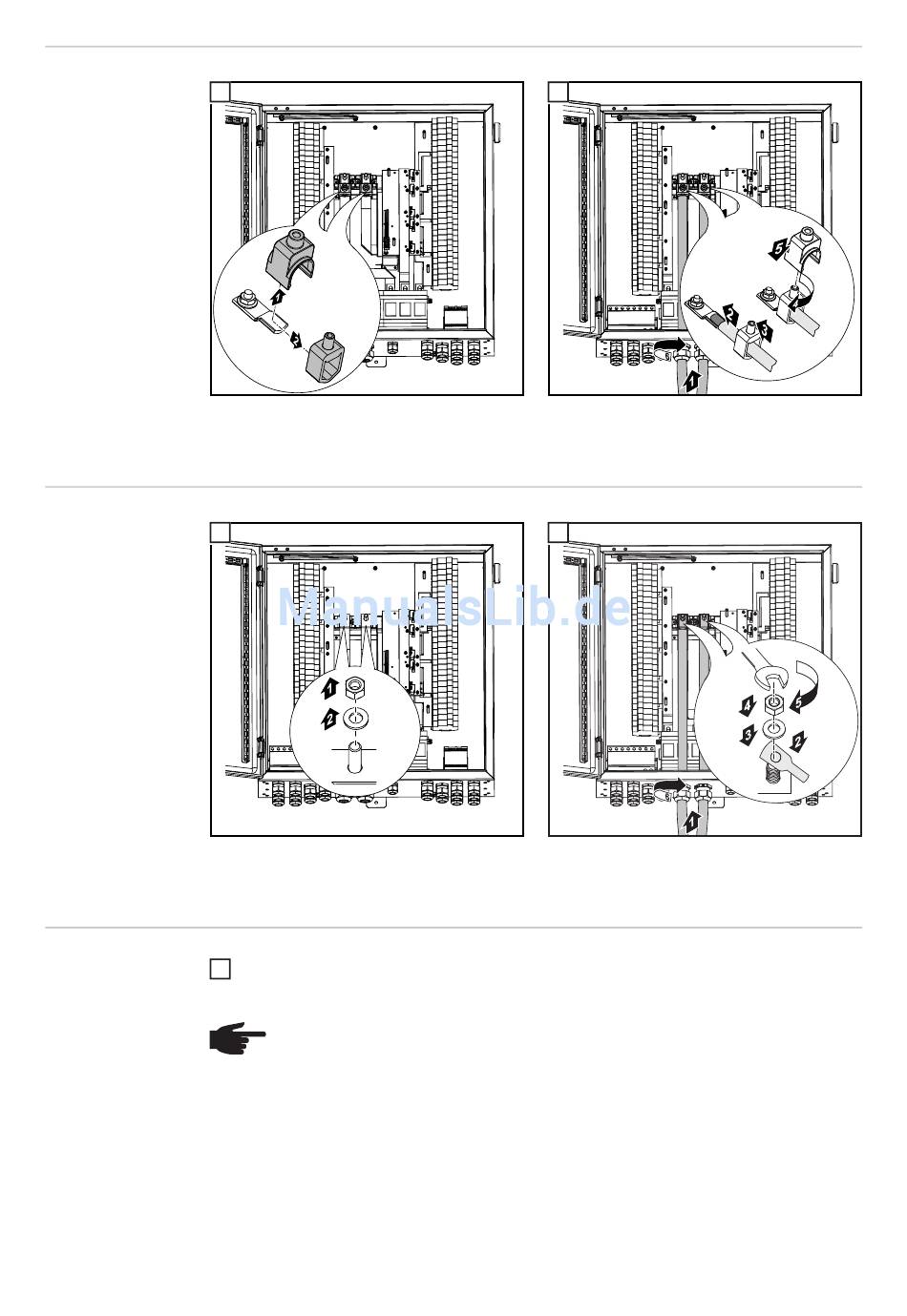

Anschluss mit
1
V-Klemme
(1)
(2)
Anschluss mit
1
Kabelschuh
(1)
(2)
Fronius String
1
Control 250/30
DCD DF mit dem
Wechselrichter
verbinden
20
Anzugsmoment 25 Nm
Anzugsmoment 6 Nm
Anzugsmoment 28 Nm
Anzugsmoment 6 Nm
DC-Kabel 'OUT' gemäß Bedienungsanleitung des Wechselrichters am Wechselrich-
ter anschließen
HINWEIS! Beim Anschließen folgende Punkte beachten:
- Ist eine Solarmodul-Erdung erforderlich oder vorhanden?
Falls ja, Besonderheiten der jeweiligen Solarmodul-Erdung berücksichtigen
- Bei vorhandener Solarmodul-Erdung empfiehlt Fronius, Strangsicherungen
immer im nicht geerdeten Zweig einzusetzen.
- DC-Kabel 'OUT' polrichtig am Wechselrichter anschließen
2
2
(2)
(1)
