Unidad de soplado e Inyección Interna
5.1.3 Depósito de aceite
5.1.4 Estribo de sujeción
Caudal mm³/carrera
30
25
20
15
10
5
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
1

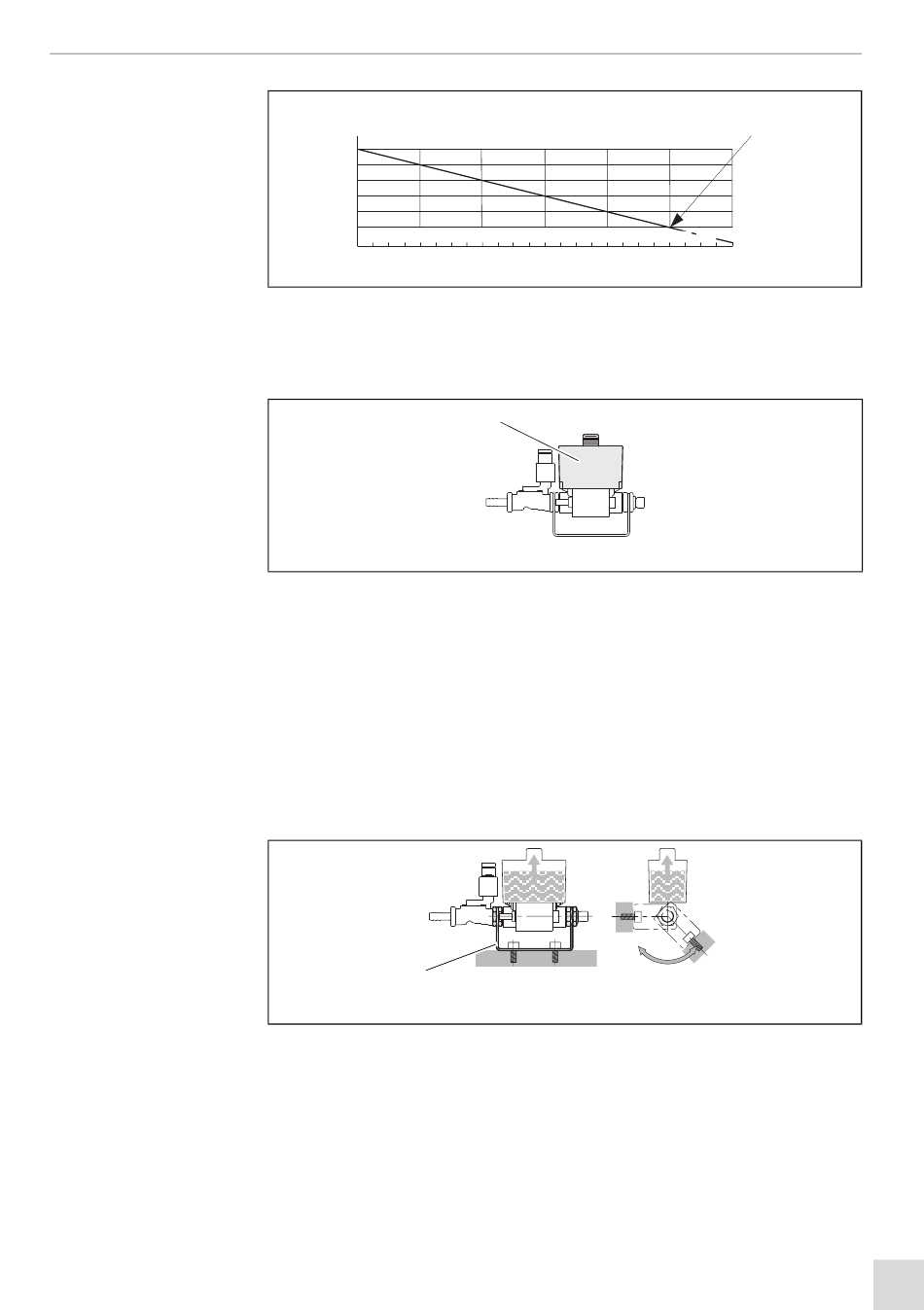

Fig. 4 Caudal mm³/carrera
1 Depósito de aceite
Fig. 5 Depósito de aceite
La Unidad de soplado e Inyección Interna está provista sin presión de
aceite desde el depósito de aceite (1). La ventilación automática de las
cámaras de aceite está garantizada por una cúpula de ventilación. Una carga
(0,25l) es suficiente para aprox. 8000 ciclos de inyección.
Recomendamos utilizar el líquido antiproyecciones de ABICOR BINZEL.
1
1 Estribo de sujeción
Fig. 6 Estribo de sujeción
El estribo de sujeción (1) para fijar la Unidad de soplado e Inyección
Interna puede girarse por +/- 90° según la opción de montaje.
5 Descripción del funcionamiento
2 3 4
1
Ajuste mínimo
Posición de encl
21 22 23 24
Rotaciones
5 6
