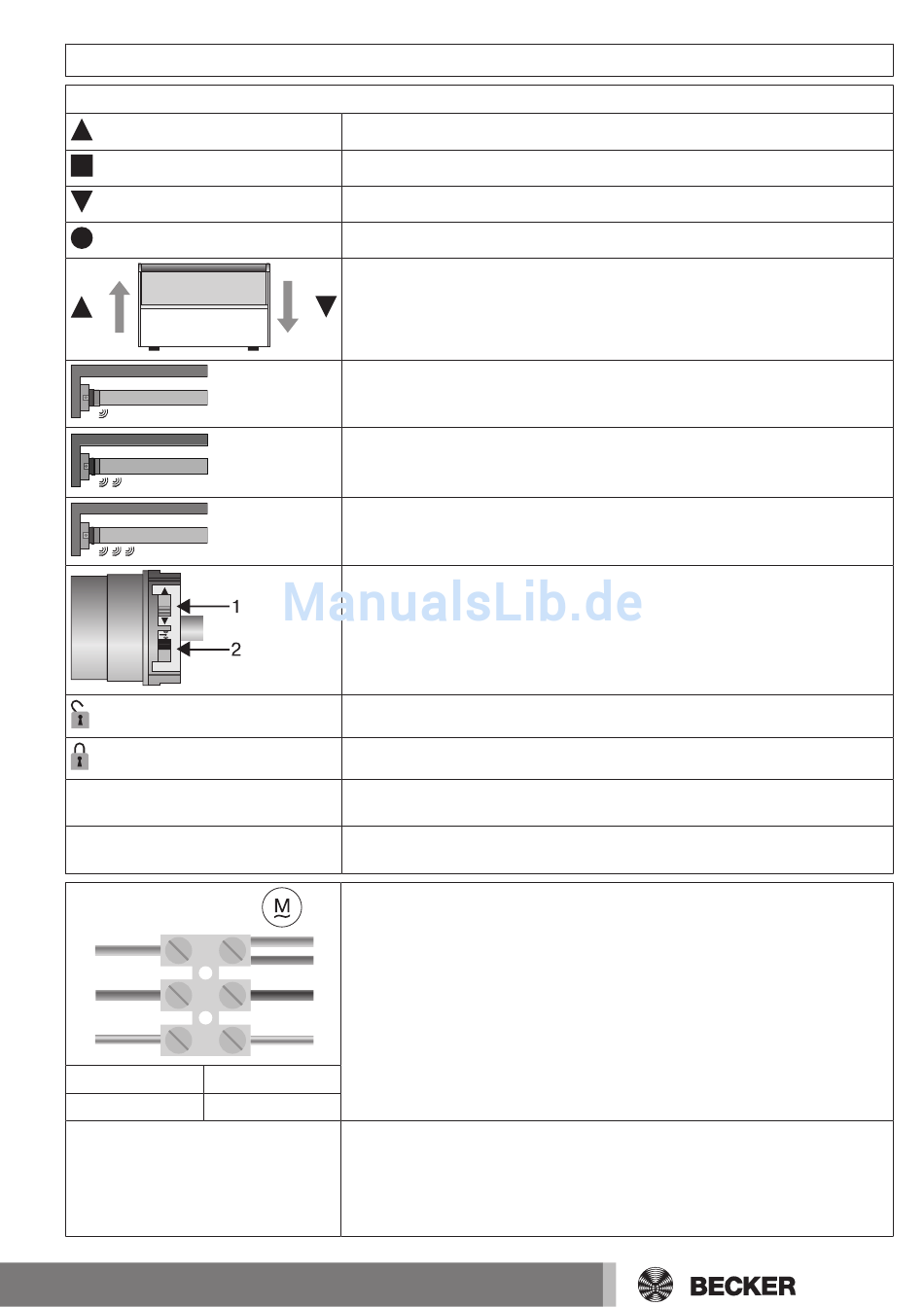

Symbolerklärung
Riegel
Verriegelung
230V AC / 50 Hz
1
N
2
L1
4
PE
1 = blau
3 = schwarz
2 = braun
4 = grün-gelb
Inbetriebnahme
AUF-Taste
STOPP-Taste
AB-Taste
Einlerntaste
Rohrantrieb quittiert mit 1x Klack
Rohrantrieb quittiert mit 2x Klack
Rohrantrieb quittiert mit 3x Klack
1 = Drehrichtungsschalter
2 = Funkschalter
Entriegelt
Verriegelt
Beweglicher Teil des Verriegelungssystems am Ausfallprofil der Sonnen-
schutzanlage
Fester Teil des Verriegelungssystems in der Führungsschiene der Sonnen-
schutzanlage
Rohrantrieb anschließen
Schließen Sie den Rohrantrieb an die Spannungsversorgung an.
1
2
3
4
Rohrantrieb in Lernbereitschaft bringen
Rohrantrieb in Lernbereitschaft bringen durch Einschalten der Spannung
▻ Jetzt schalten Sie die Spannung ein.
► Der Rohrantrieb geht für 3 Minuten in Lernbereitschaft
