Montage des Mitnehmers mit Schraubverbindung

Sichern des Antriebs gegen axiales Verschieben

ACHTUNG
Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren!
Verbinden des Mitnehmers mit der Wickelwelle Ø45 + Ø58
Antriebsgröße
[mm]
Ø 45
Ø 45
Ø 45
Ø 58
Ø 58
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die
Wickelwelle fallen gelassen werden!

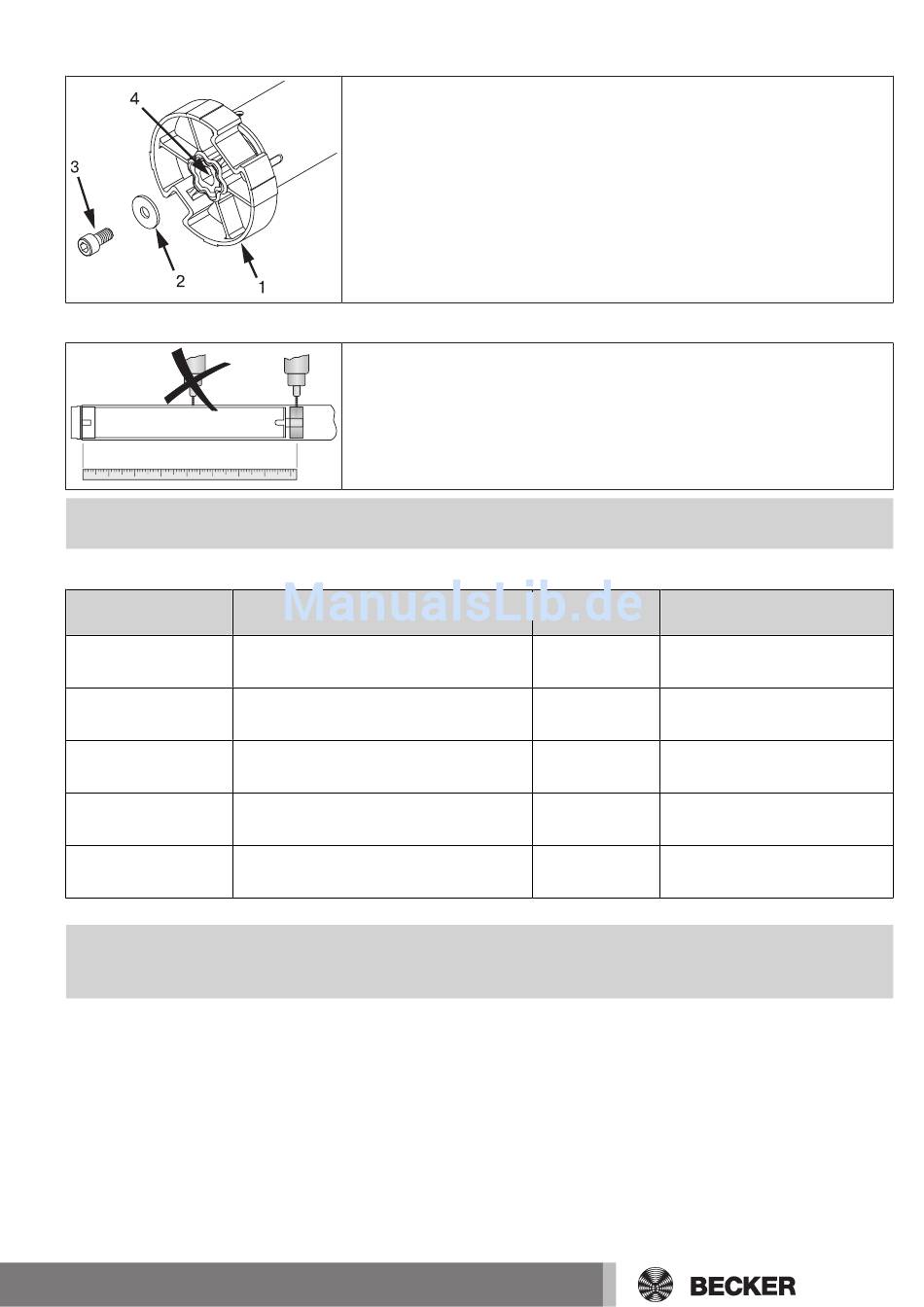

Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Verwen-
den Sie zur Montage eine Schraube M6x12 (3) mit entsprechender Unterlegscheibe
(2) und geeigneter Schraubensicherung. Gewindebohrung (4)
Um den Antrieb gegen axiales Verschieben zu sichern, empfehlen wir den Mitnehmer
mit der Welle zu verschrauben.
Wickelwellen-Ø
[mm]
50 - 70 mm Kunststoffmitnehmer
50 - 85 mm Kunststoffmitnehmer
für Hindernisserkennung
50 - 85 mm Druckgussmitnehmer
85 - 133 mm Aluminiummitnehmer
63 - 120 mm Druckgussmitnehmer
Drehmoment Befestigungsschrauben
max. [Nm] Mitnehmer (4 Stück)
25
40
50
120
120
Blechschraube
Ø 4,8 x 9,5 mm
Blechschraube
Ø 4,8 x 9,5 mm
Blechschraube
Ø 4,8 x 9,5 mm
Senkschraube
M8 x 16 mm
Blechschraube
Ø 6,3 x 13 mm
9
