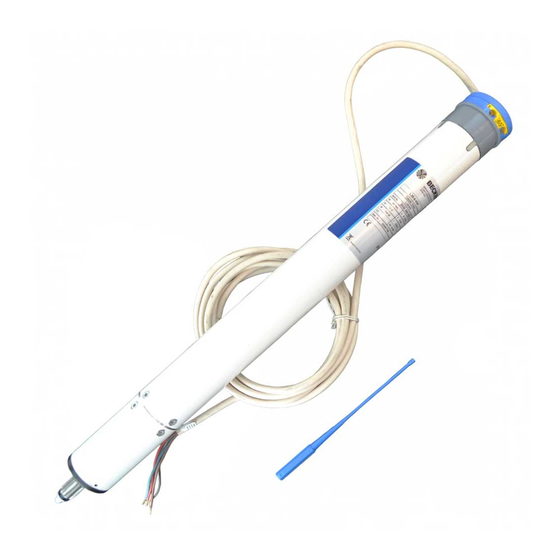

Becker L35-M06 Montage- Und Betriebsanleitung
Gleichstromrohrantriebe
Vorschau ausblenden
Andere Handbücher für L35-M06:
- Montage- und betriebsanleitung (12 Seiten) ,
- Montage- und betriebsanleitung (16 Seiten)
Inhaltsverzeichnis
Werbung
L35...L120
Modell: M06
Montage- und Betriebsanleitung
de
Gleichstromrohrantriebe
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker L35-M06
Inhaltszusammenfassung für Becker L35-M06
- Seite 1 L35...L120 Modell: M06 Montage- und Betriebsanleitung Gleichstromrohrantriebe Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage ..................................... 6 Montage des Antriebs .............................. 6 Lösen des Steckzapfens .............................. 7 Montage des Mitnehmers mit Schraubverbindung ...................... 7 Sichern des Antriebs gegen axiales Verschieben ....................... -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Für den Einsatz im Rollladenbereich • Für den Einsatz im Sonnenschutzbereich • Betrieb mit Schutzkleinspannung • Leichte Endschaltereinstellung am Antrieb Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes die vorliegende Montage- und Betriebsanleitung. Das Herstellungsdatum ergibt sich aus den ersten vier Ziffern der Seriennummer. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Arbeiten und sonstige Tätigkeiten, einschließlich Wartungs- und Reinigungsarbeiten, an Elektroinstalla- tionen und der übrigen Anlage selbst, dürfen nur von Fachpersonal, insbesondere Elektro-Fachperso- nal durchgeführt werden. - Seite 5 • Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abge- stimmt sein. Technische Daten - Nennmoment und Betriebsdauer finden Sie auf dem Typenschild des Rohran- triebs. • Bewegliche Teile des Antriebs müssen mehr als 2,5 m über dem Boden oder einer anderen Ebene, die den Zugang zu dem Antrieb gewährt, montiert werden.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladen- und Sonnenschutzanlagen so- wie für Sonderanwendungen (nach Freigabe durch den Antriebshersteller) bestimmt. Bei Verwendung einer Notstromversorgung (Akku) kann die Anlage bei Stromausfall komfortabel per Motorkraft bedient werden. Dieser Rohrantriebstyp ist für die Verwendung in Einzelanlagen (ein Antrieb pro Wickelwelle) konzipiert. -
Seite 7: Lösen Des Steckzapfens
Lösen des Steckzapfens Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steck- zapfens (2) das Sicherungsblech (1) nach oben schieben und den Steckzapfen (2) herausziehen. Montage des Mitnehmers mit Schraubverbindung Stecken Sie den Mitnehmer (1) auf die Abtriebswelle des Rohrantriebes auf. Verwen- den Sie zur Montage eine Schraube M6x12 (3) mit entsprechender Unterlegscheibe (2) und geeigneter Schraubensicherung. -
Seite 8: Montage Des Antriebs In Der Welle
Montage des Antriebs in der Welle Bei Profilwellen: Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mit- nehmern durch Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs. Bei Rundwellen: Klinken Sie vorher das Rohr auf der Motorseite aus, damit der Nocken des Laufringes mit in die Welle geschoben werden kann. -
Seite 9: Einstellen Der Endlagen
Einstellen der Endlagen obere Endlage untere Endlage untere Endlage obere Endlage Einstellung der unteren Endlage 1. Lassen Sie, bevor der Behang mit der Wickelwelle verbunden wird, den Antrieb in AB-Richtung drehen bis dieser selbsttätig abschaltet. 2. Positionieren Sie durch Nachjustieren der unteren Endlage die Wickelwelle so, dass der Behang leicht mit der Wickelwelle be- festigt werden kann. -
Seite 10: Hinweise Für Die Elektrofachkraft
Dieses Produkt besteht aus verschiedenen Stoffen, die sachgerecht entsorgt werden müssen. Informieren Sie sich über die in Ihrem Land gültigen Verordnungen der Recycling- oder Entsorgungssysteme für dieses Produkt. Das Verpackungsmaterial ist entsprechend sachgerecht zu entsorgen. Wartung Diese Antriebe sind wartungsfrei. Technische Daten Ø58 Modell L35-M06 L60-M06 L120-M06 L35/8G L60/8G L120/3G Nennmoment [Nm]... -
Seite 11: Anschlussbeispiel
Anschlussbeispiel Ansteuerung über einen Schalter/Taster... -
Seite 12: Konformitätserklärung
Konformitätserklärung... - Seite 16 2010 300 164 0h 08.12.2015 ...
