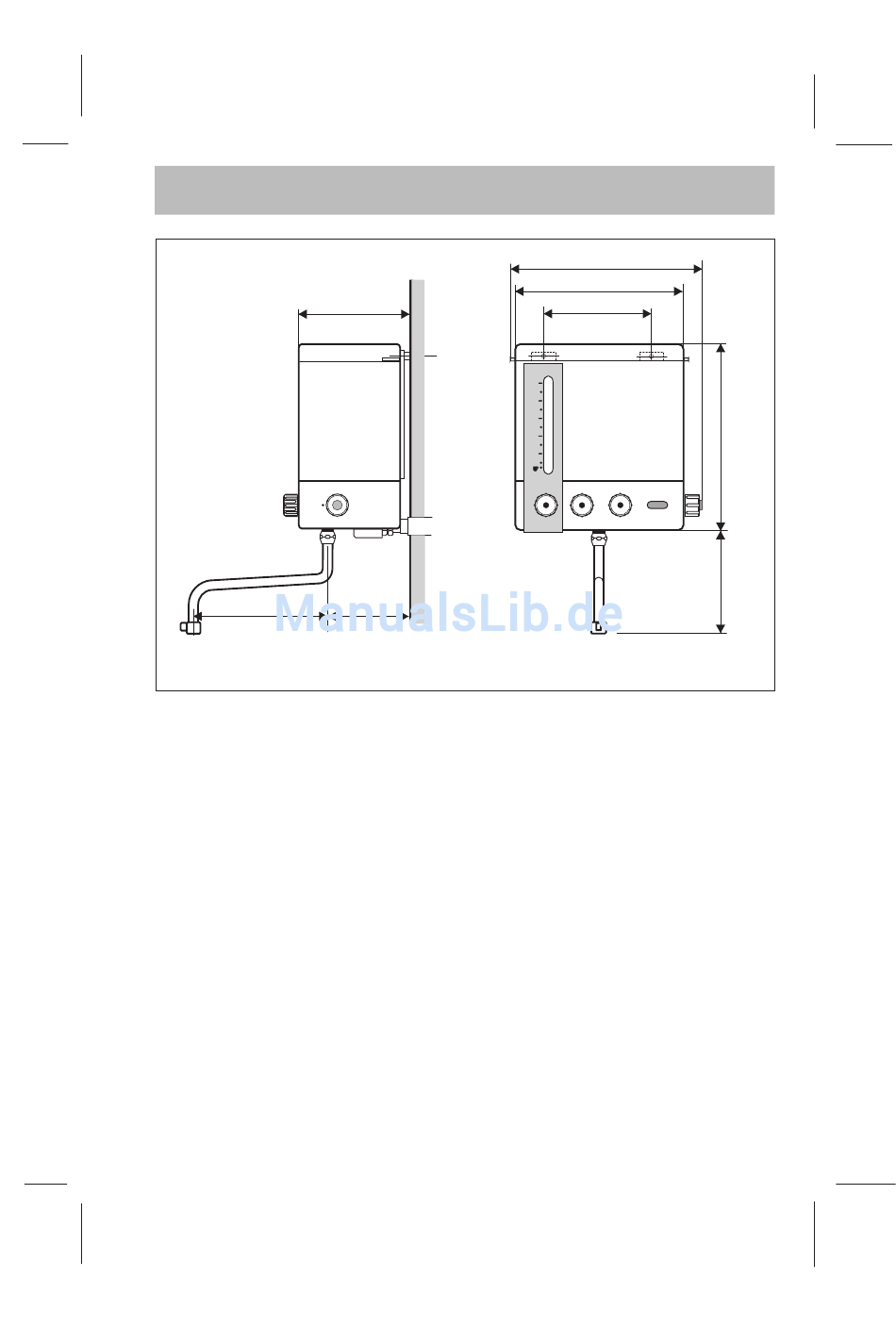

Bild 5
- Schwenkauslauf 3 mit Dichtung und
Sprengring vollständig in den Gewinde-
stutzen einführen, so dass die Über-
wurfmutter bis zum Anschlag fest
angezogen werden kann.
- Gerät auf den Wasseranschluss 5 auf-
setzen, dabei auf richtigen Sitz der
Dichtung achten und Überwurfmutter 3/4"
4 handfest aufschrauben.
- Wandbefestigungsschrauben 6 vor-
montieren.
- Sollte durch an der Wand verlegte Fliesen
ein Absatz vorhanden sein, so kann dieser
durch Einsatz der 2 im Zubehör befind-
lichen Distanzhülsen ausgeglichen
werden.
Montageanweisung
198
120
- Wasserwaage auf das Gerät aufsetzen
und das Gerät in beiden Richtungen
ausrichten.
- Mit einem Gabelschlüssel SW 27 den
Wasseranschluss ggf. korrigieren, so
dass die Behälterbefestigung gerade an
der Wand anliegt.
- Wandbefestigungsschrauben anziehen,
- Überwurfmutter 3/4" 4 festschrauben,
dabei Wasseranschluss 5 gegenhalten.
- Deckel aufsetzen.
- Öffnen der Wasserzulaufes.
-Gerät mit dem Bedienknopf blau -
Kaltwasser 9 spülen.
