1
2
14
3
1 Deckel
2 Rasthaken
3 Schwenkauslauf
4 Überwurfmutter 3/4"
5 Wasseranschluss
6 Dübel / Schrauben
7 Bedienknopf grau - Füllen

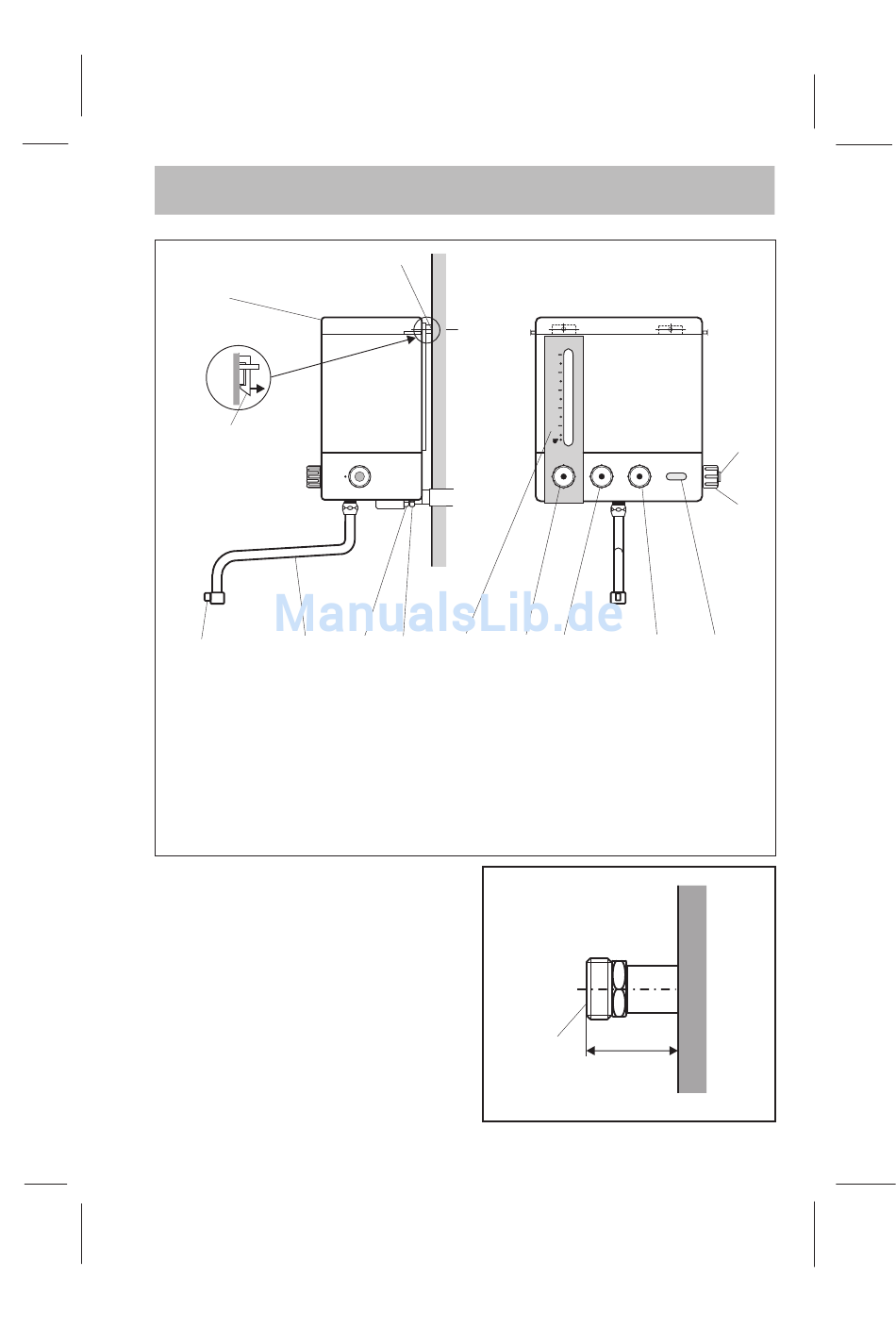

Bild 3
Montage
- Deckel 1 vom Gerät abnehmen. Dazu
die beiden Rasthaken 2 aushaken,
d.h. mit einem kleinen Schraubendreher
oder mit der Hand leicht vom Gerät
wegdrücken und Deckel abheben.
- mit 2 Gabelschlüsseln SW 30 und
SW 27 die Verbindung zwischen der
Überwurfmutter 3/4" 4 und dem
Wasseranschluss 5 lösen.
- Wasseranschluß 5 mit Hanf oder
PTFE-Band mit Gabelschlüssel SW 27
einschrauben.Dabei das Abstandsmaß
40 mm kontrollieren ( Bild 4 ).
Montageanweisung
6
4
5
7
13
8 Bedienknopf rot
9 Bedienknopf blau - Kaltwasser
10 Temperaturwähler
11 Druckknopf
12 Signallampe
13 Wasserstandsanzeige
14 Griffelement
Bild 4
Seite 4
5
4
3
2
1
1
8
9
12
- Warmwasser
Montagewand
5
40
11
10
