I N S t A L L A t I E V A N d E A C C u

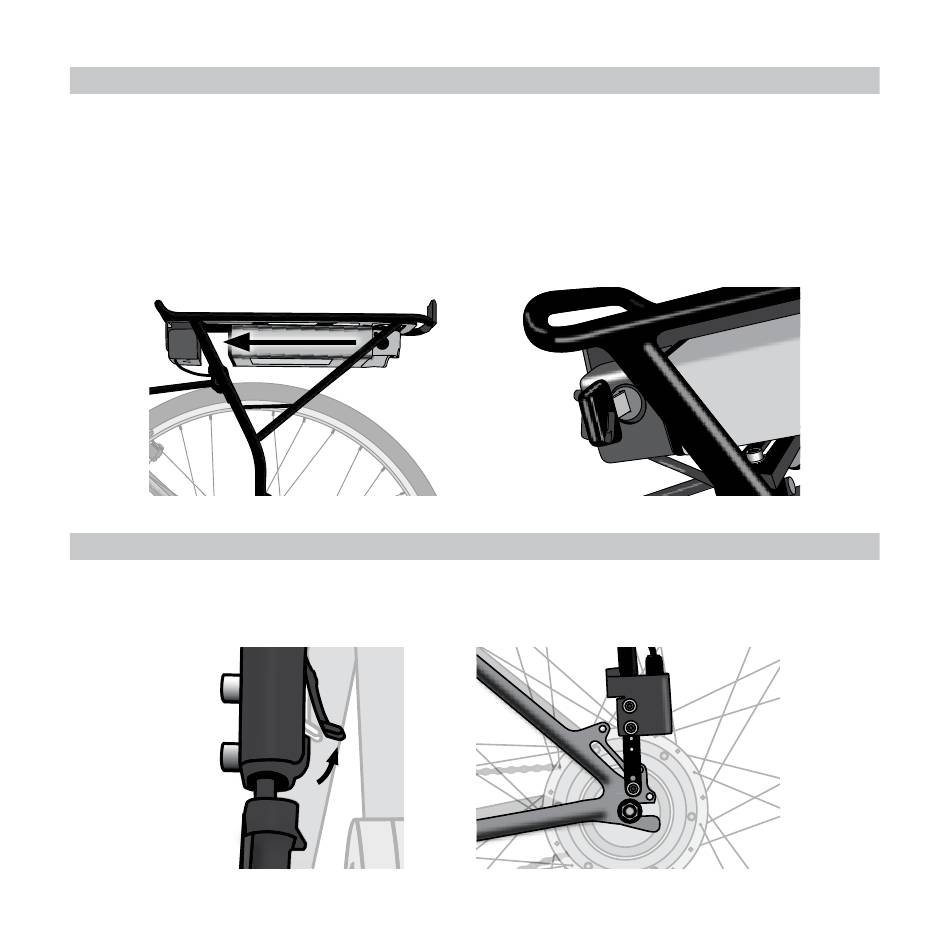

1. Til het montage-oppervlak voor de reflector/licht op.
2. Breng de groeven bovenaan de accu op één lijn met de rails onderaan het dek van het rek. Gebruik
de hendel om de accu in het rek te duwen totdat de elektrische contactpunten op de accu op een
juiste manier met het rek zijn verbonden. Zorg dat de dokvergrendeling in de open positie staat.
3. Laat het montage-oppervlak voor de reflector/licht opnieuw zakken.
4. Vergrendel de accu in de dok van het rek. Vergrendel altijd de accu alvorens te fietsen.
I N S t A L L A t I E V A N h E t V E R b I N d I N g S S t u k
1. Breng de tab op de plug op één lijn met de tab op de buismof. Til de tab op de buismof op en breng
de plug in totdat deze op zijn plaats klikt. U hoort een klik wanneer het verbindingsstuk juist is
bevestigd.
