PCE Instruments PCE-MSM 4 Bedienungsanleitung Seite 14

Sie können den COM-Port auch manuell auswählen bzw. eingeben:
1. Stellen Sie sicher, dass das Messgerät mit dem PC verbunden ist.

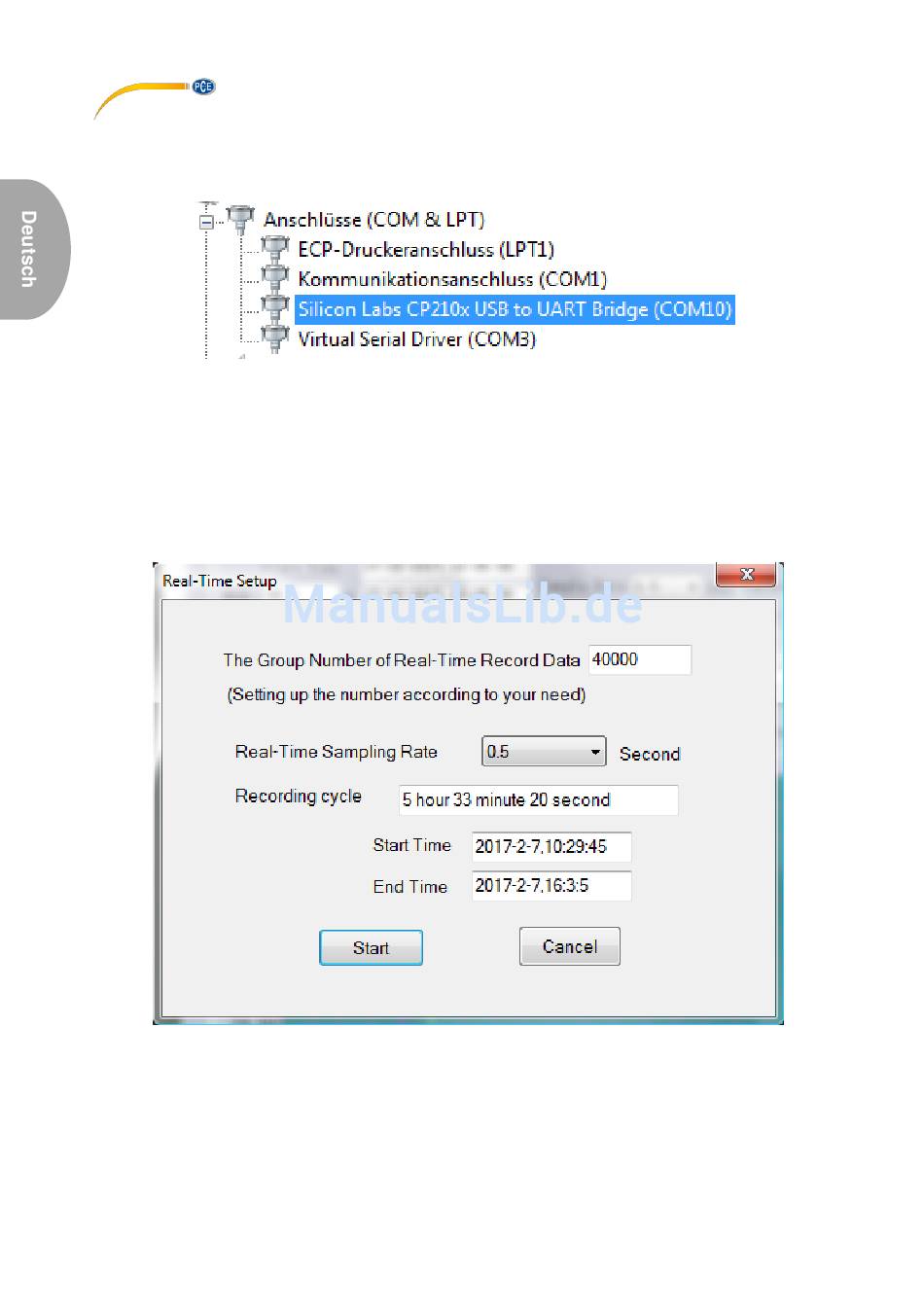

Öffnen Sie den Windows-Gerätemanager und schauen Sie unter „Anschlüsse" nach
2.
dem korrekten COM-Port.
Klicken Sie in der Menüleiste der Software auf „COM Port(C)" und anschließend auf
3.
„Manual(M)". Nun können Sie den COM-Port eingeben.
Drücken Sie die „REC" Taste am Messgerät, um die Datenübertragung zu aktivieren.
4.
Die Echtzeitanzeige wird nun aktiv.
Echtzeitmessung durchführen
Einstellungen vornehmen:
Klicken Sie in der Menüleiste auf „Real Time(R)" und anschließend auf „Setup(U)".
1.
2. Es öffnet sich folgendes Fenster:
Hier können Sie die Anzahl der Messwerte eingeben, die aufgezeichnet werden soll
(„The Group Number of Real-Time Record Data"), sowie die Abtastrate („Real-Time
Sampling Rate"). Anhand der Eingaben wird die Dauer, sowie Start- und Endzeitpunkt
der Messung berechnet.
Klicken Sie auf „Start", um die Echtzeitmessung zu starten.
3.
