Advanced Energy
Potentiometer-Einstellungen
Unterhalb der LEDs befinden sich fünf Potentiometer. Jedes hat einen Einstellbereich
von ca. 18 Umdrehungen. Durch Drehen eines Potentiometers im Uhrzeigersinn wird
der Wert erhöht. Durch drehen des Potentiometers gegen den Uhrzeigersinn wird der
Wert reduziert.

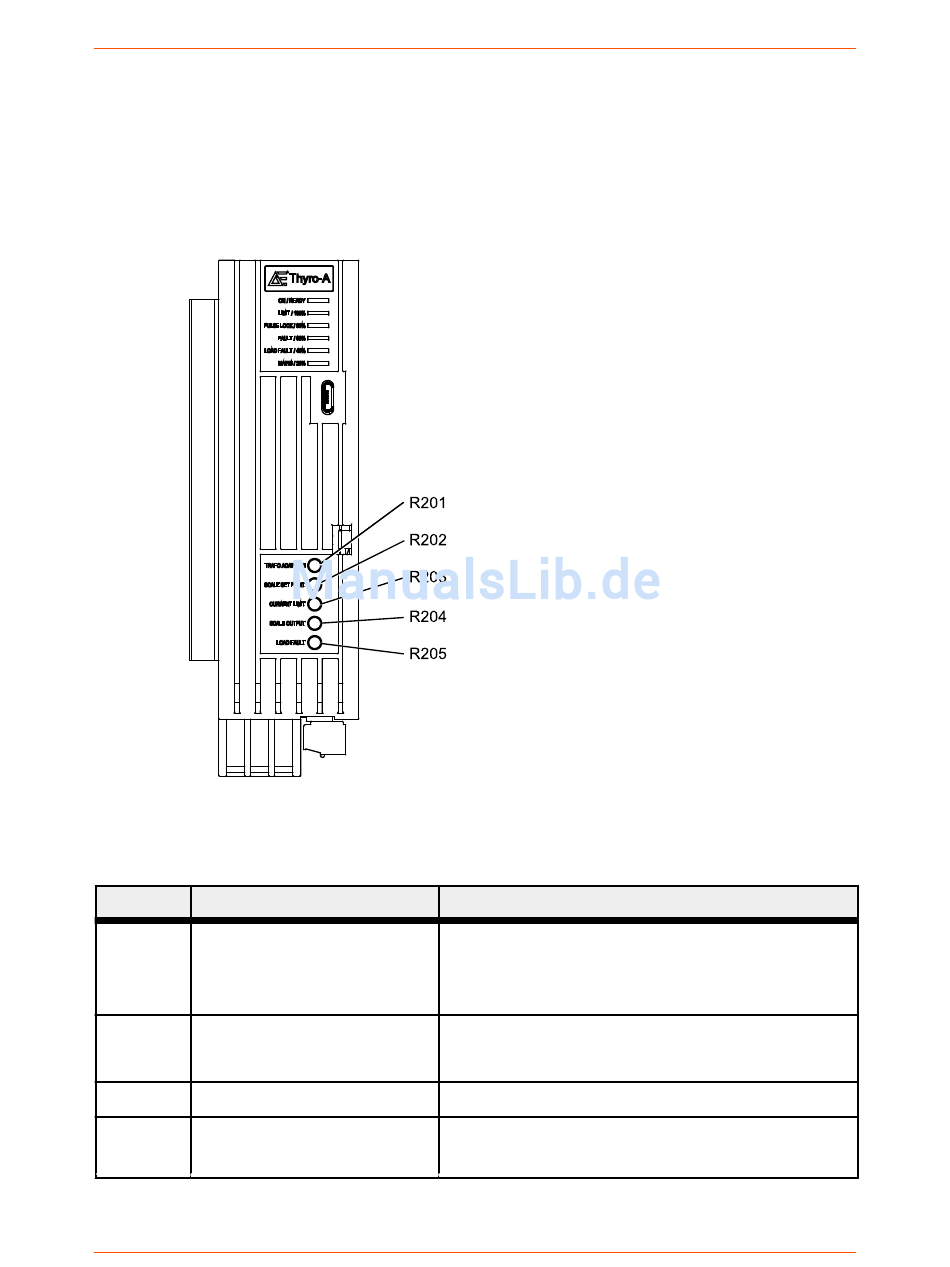

Abbildung 4‑3. Potentiometer-Positionen
Tabelle 4‑9. Potentiometer-Positionen
Position
R201
Transformator-Anpassung
(Phasenanschnitt der ersten
Halbwelle)
R202
Sollwert skalieren
R203
Strombegrenzung
R204
Ausgang skalieren
57010153-G0B
Funktion
Thyro-A 1A 60° elektrischer Phasenanschnitt
Thyro-A 2A 90° elektrischer Phasenanschnitt
Thyro-A 3A 90° elektrischer Phasenanschnitt
U-Regelung: U
[1]
P-Regelung: P
[1]
I
typ
U
[1]
Analogausgangs)
Standard
+ 10 %
typ
+ 10 %
typ
, I
, P (je nach Ausgangsvariable des
typ
typ
Kommunikation
®
Thyro-A
Leistungssteller
4‑8
