Fehlersignalrelais K1 weist einen Umschaltkontakt auf. Die Meldungen, die das
Schalten des Fehlersignalrelais auslösen, können mithilfe der Thyro-Tool-Software
eingestellt werden. Im Standardzustand funktioniert Fehlersignalrelais K1 nach dem
Ruhestromprinzip.
Bei den folgenden Fehlern wird das Fehlersignalrelais deaktiviert und der
Leistungssteller ausgeschaltet:
• SYNC-Fehler
• Interner Fehler
• Unterspannung der Netzversorgung
• Master/Slave-Fehler
• Drehfeld-/Phasenfehler
• Übertemperatur
Bei dem folgenden Fehler wird das Fehlersignalrelais deaktiviert, der Leistungssteller
bleibt aber eingeschaltet und die LOAD FAULT-LED blinkt:
• Unterstrom im Lastkreis
DIP-Schalter-Einstellungen
Hinter der Abdeckung des Master-Leistungsteils befindet sich ein DIP-Schalter, der
zur Gerätekonfiguration dient. Der DIP-Schalter wird nur einmal vom Steuergerät
beim Einschalten oder bei der Wiederherstellung der Netzversorgung abgelesen. Vor
der Inbetriebnahme muss der DIP-Schalter der Anwendung entsprechend eingestellt
werden.
• Schalten Sie die Netzversorgung ab und sichern Sie sie vor einer
versehentlichen erneuten Aktivierung.
• Nehmen Sie die Abdeckung des Master-Steuerteils ab.
• Stellen Sie die Konfiguration am DIP-Schalter ein.

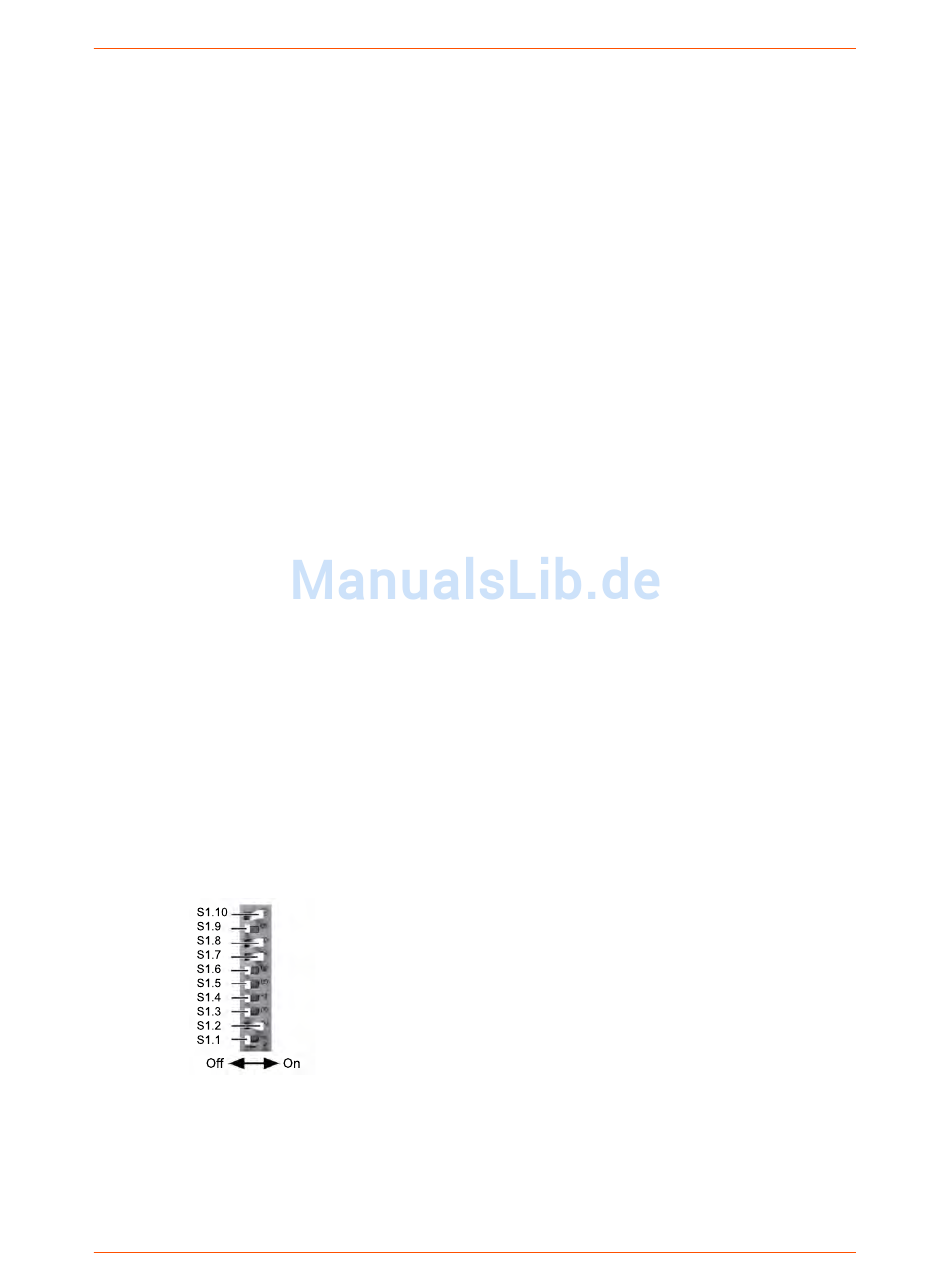

Abbildung 4‑2. DIP-Schalter
57010153-G0B
Kommunikation
®
Thyro-A
Leistungssteller
4‑4
