Die Öffnung des Sprengringes muß über die Nase am
Leuchtengehäuse orientiert werden.
Abschließend Festsitz des Schutzglases überprüfen.

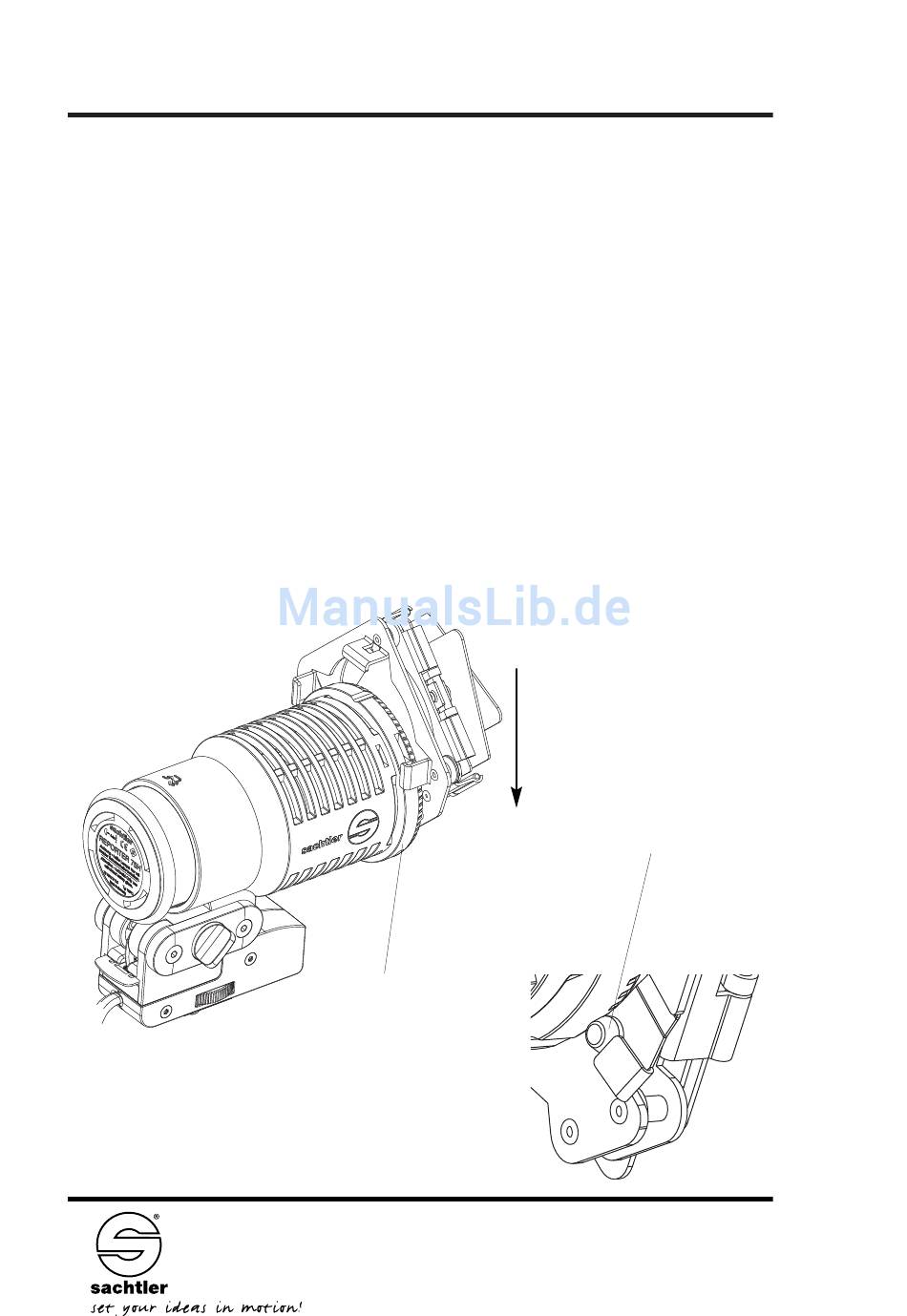

3.6 Montage des 4-Flügeltors
Tor parallel zum Frontring der Leuchte einfach aufschie-
ben. Beim Aufschieben wird der gefederte Haltestift über-
drückt und rastet in der Endposition ein.
Das Tor kann in jede beliebige Position gedreht werden.
Zur Demontage das Tor parallel zum Frontring verschie-
ben.
Haltestift
Frontring
