I n t r o d u c t i o n
T h e P V M 2 1 0 i s a p o c k e t s i z e i r r a d i a n c e m e t e r w i t h t h e s o l a r d e t e c t o r
b u i l t i n t o t h e t o p o f t h e m e t e r f o r s i n g l e h a n d e d u s e .
W i t h a n e a s y t o r e a d d i s p l a y a n d a m e a s u r e m e n t h o l d f u n c t i o n , t h e
m e t e r p r o v i d e s f a s t a c c u r a t e r e a d i n g s o f s o l a r p o w e r f o r o p t i m u m
p o s i t i o n i n g f o r t h e p h o t o v o l t a i c p a n e l . I n a d d i t i o n t h e m e t e r c a n
p r o v i d e t h e s o l a r p o w e r m e a s u r e m e n t f o r t h e c a l c u l a t i o n o f s h o r t
c i r c u i t c u r r e n t i n c o n j u n c t i o n w i t h a n a m m e t e r , t o c o n fi r m t h e s t a t e d
s h o r t c i r c u i t c u r r e n t a s p r o v i d e d b y t h e m a n u f a c t u r e r o f t h e p a n e l .

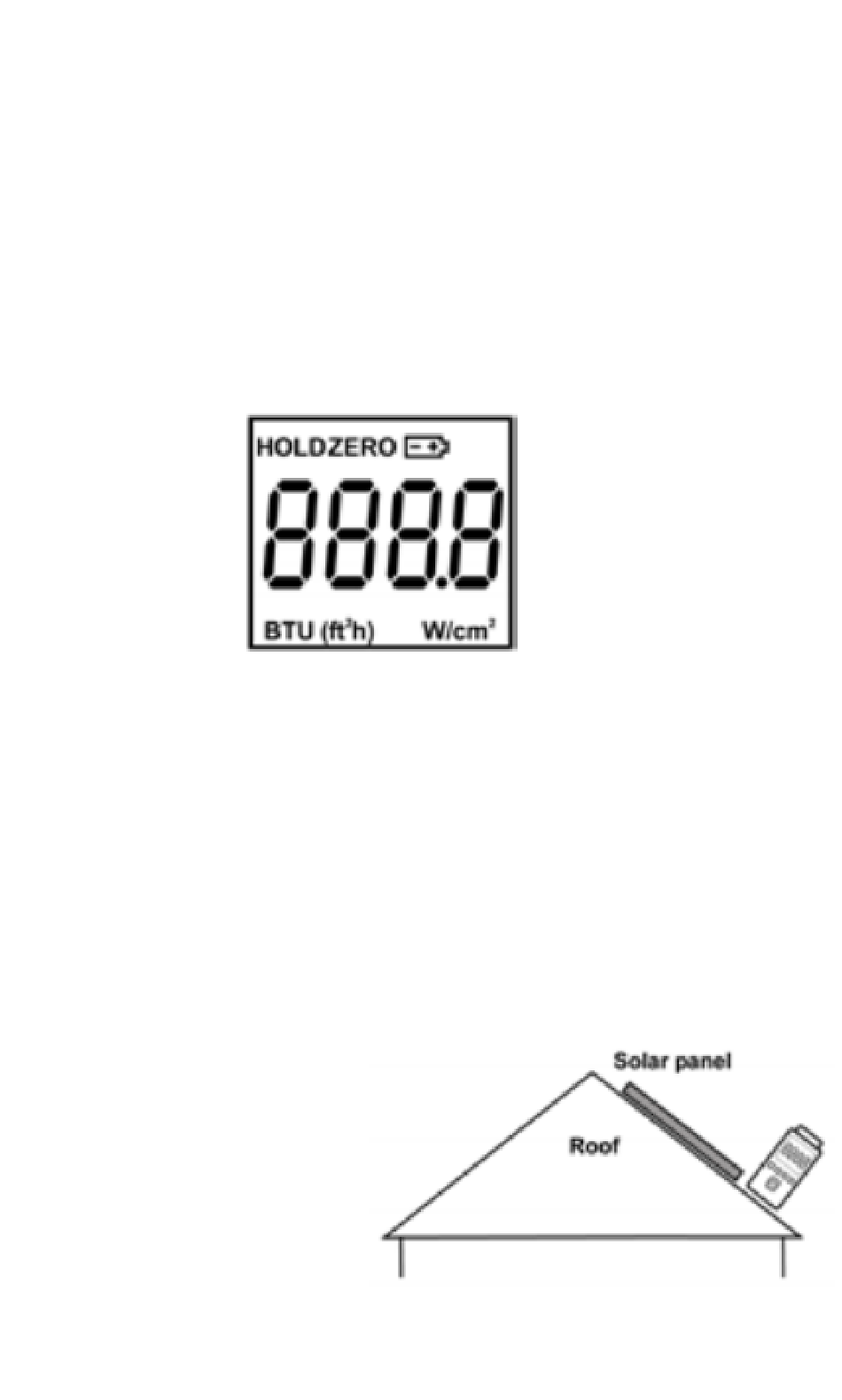

P V M 2 1 0 D i s p l a y
I n s t r u c t i o n s
x
T o t u r n o n t h e P V M 2 1 0 p r e s s t h e p o w e r b u t t o n .
T h e d i s p l a y w i l l a p p e a r i n d i c a t i n g t h e u n i t o f m e a s u r e m e n t i n w a t t s p e r
2 2
s q u a r e m e t r e ( W / m ) . I f B r i t i s h T h e r m a l U n i t s ( B T U ( f t h ) ) a r e r e q u i r e d
f o r m e a s u r e m e n t t h e n p r e s s t h e U N I T b u t t o n . P r e s s t h e U N I T b u t t o n
o n c e a g a i n t o r e t u r n t o ( W / m 2 ) .
O c c a s i o n a l l y , w h e n fi r s t s w i t c h e d o n , t h e d i s p l a y m a y s h o w r a n d o m
c h a r a c t e r s o r s y m b o l s . T o c l e a r t h e d i s p l a y p r e s s t h e Z E R O b u t t o n , p r e s s
t h e Z E R O b u t t o n o n c e a g a i n t o r e t u r n t o m e a s u r i n g m o d e .
N o t e t h e s o l a r d e t e c t o r i s
s i t u a t e d i n t h e t o p o f t h e
m e t e r s o t o p e r f o r m a
m e a s u r e m e n t o f t h e s o l a r
p o w e r h o l d t h e m e t e r w i t h
d e t e c t o r p o i n t i n g t o w a r d s t h e
s k y a t a 9 0 d e g r e e a n g l e t o
t h e p o s i t i o n o f t h e s o l a r p a n e l .
