Del # Beskrivning
3 Sexkantskruvar
4 Brickor
5 Skruv
6 Insexnyckel
7 Skruvmejsel
8 Säkerhetsnyckel

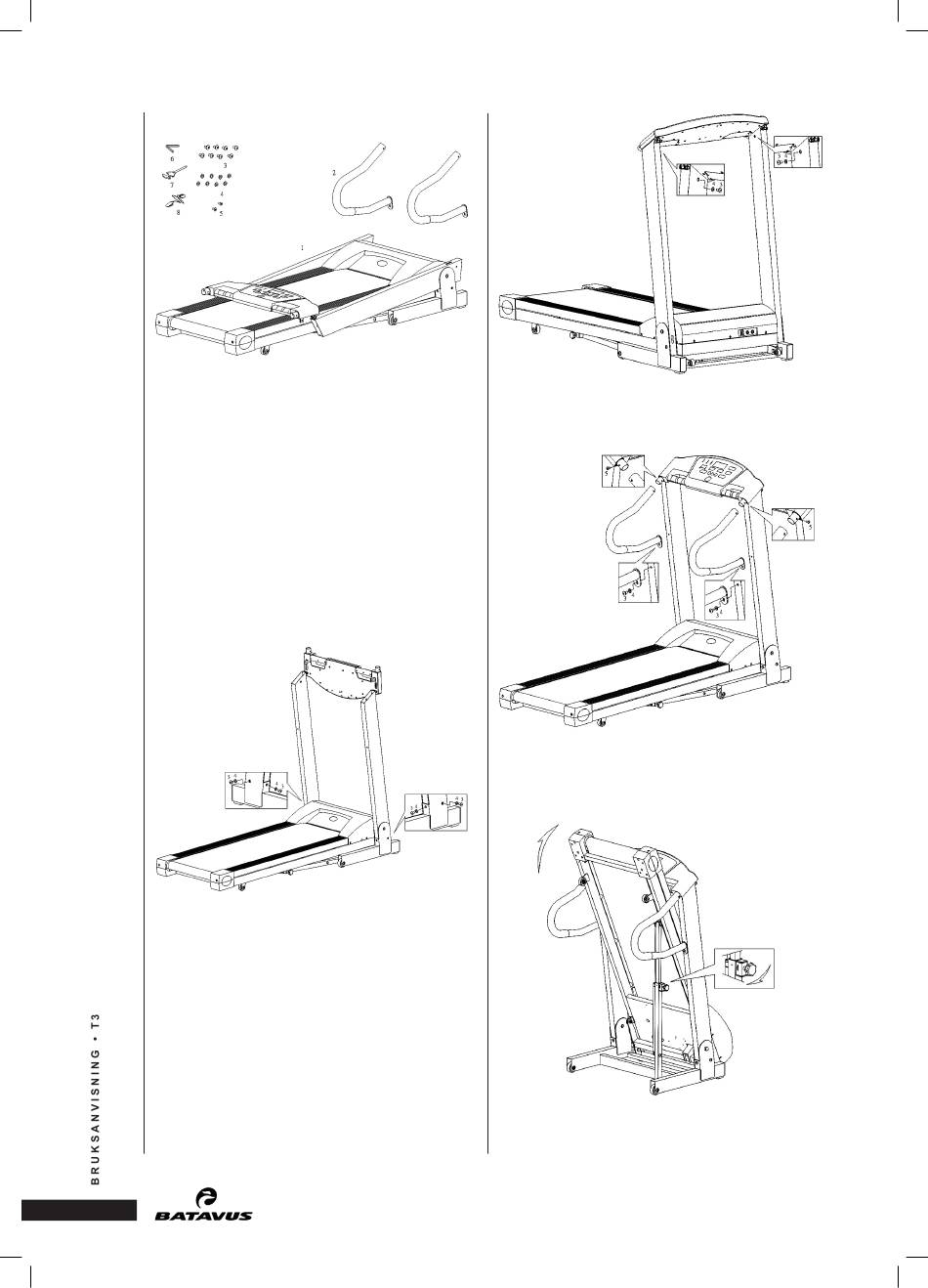

STEG 1
Ta bort locket på kartongen. Ta inte ut löpbandet ur
kartongen förrän det är monterat. Lokalisera påsen
med maskinvaran och delarna som är listade i tabellen
ovan och avbildade i Figur 1.
STEG 2
Öppna samtliga (4) sidor i botten på kartongen så att
löpbandet ligger helt fritt.
STEG 3
Res stången och placera brickorna (4) och
sexkantskruvarna (3) i hålen på nedre delen av
stången. Dra åt dem ordentligt (Figur 2).
54
Antal
8
STEG 4
8 Placera brickorna (4) och sexkantskruvarna (3) i hålen
2 på panelen så som visas i Figur 3.
1
1
1
STEG 5
Sätt fast höger och vänster handgrepp uppe på räcket
med hjälp av skruvarna (5). Använd brickorna och
sexkantskruvarna (3 och 4) till att sätta fast de undre
delarna av räcket på höger och vänster sida.
STEG 6
Fäll ihop löpbandet och lås plattformen i upprätt
position såsom visas i Figur 5. Ta ut löpbandet ur
kartongen.
