Rahmen
1.
Kabel
2.
Montage-Kit (Inhalt in der Teileliste mit *
3.
markiert): Montagewerkzeuge für späteren Gebrauch
(z.B. Einstellen des Geräts) aufbewahren.
Wenden Sie sich bei Problemen an Ihren Batavus-
Händler. Die Richtungsangaben links, rechts,
vorne und hinten verstehen sich aus der Sicht der
Trainingsposition. Zur Vermeidung von Verletzungen
das Deck hochklappen bevor das Laufband aus dem
Karton gehoben wird.
Teilenummer Beschreibung
3 Sechskantbolzen
4 Unterlegscheiben
5 Schrauben
6 Inbusschlüssel
7 Schraubenzieher
8 Sicherheitsschlüssel

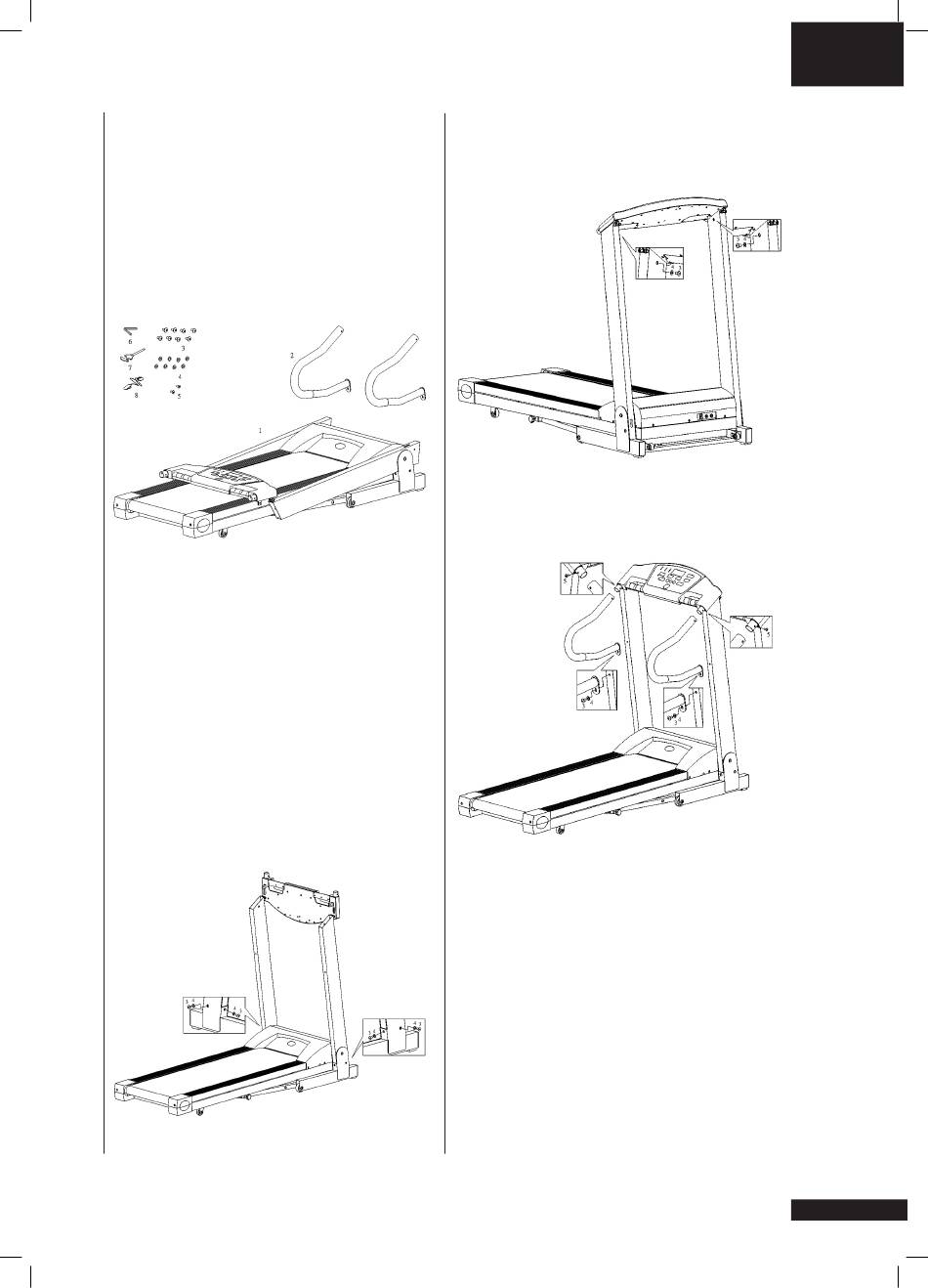

SCHRITT 1
Entfernen Sie den Deckel der Verpackung. Entnehmen
Sie das Laufband erst dann aus der Verpackung, wenn
es zusammengebaut ist. Suchen Sie die Packung mit
den Schraubenteilen sowie die Bauteile, die im oben
stehenden Diagramm aufgelistet und in Abbildung 1
dargestellt sind.
SCHRITT 2
Öffnen Sie alle vier Seiten der Verpackung, damit das
Laufband ganz freiliegt.
SCHRITT 3
Heben Sie den Ständer an, und platzieren Sie die
Unterlegscheiben (4) und Sechskantbolzen (3) in
den Löchern an der Unterseite des Ständers, wie in
Abbildung 2 dargestellt. Ziehen Sie diese fest an.
SCHRITT 4
Platzieren Sie die Unterlegscheiben (4) und die
Sechskantbolzen (3) in den Löchern in der Konsole,
wie in Abbildung 3 dargestellt.
Menge
8
8
2
1
1
1
SCHRITT 5
Befestigen Sie den rechten und linken Handgriff
mit den Bolzen (5) an der Oberseite des Handlaufs.
Verwenden Sie die Unterlegscheiben und
Sechskantbolzen (Teile 3 und 4), um die unteren
Enden der Handläufe für die linke und rechte Seite zu
befestigen.
