Anbausituationen
Die CAPIX Pixelkette hat nach der Verbindung mit der zugehörigen SCU (Streaming Control Unit) die
Schutzart IP65. Die Befestigungsfedern sind aus einer rostfreien Chrom-Nickel-Stahllegierung und reagieren
somit empfindlich auf chlorhaltige Umgebungsluft. Die Verwendung innerhalb von Hallenbädern oder in der
Nähe von Schwimmbädern ist nicht erlaubt.
Grundsätzlich altern Materialien und LEDs (auch in abgeschaltetem Zustand) bei hohen Temperaturen
schneller. Um dies zu vermeiden, ist die Anbringung an sonnenabgewandten oder geschützten Stellen
empfohlen.

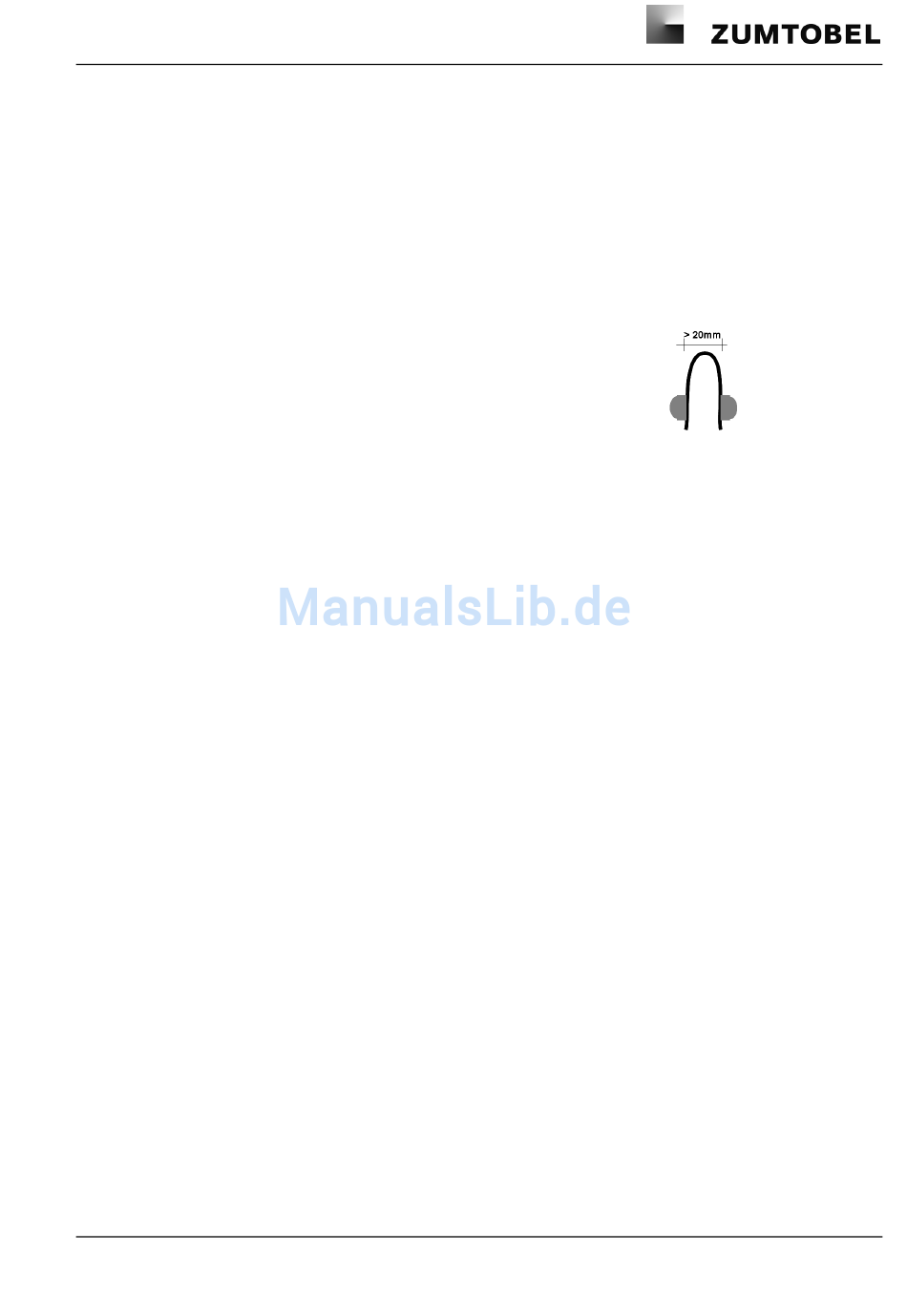

Der minimale Biegeradius senkrecht zur Breite der Leitung beträgt 10mm.
Die Ketten haben einen vorgegebenen Pixelabstand. Wenn nicht anders angegeben, bezieht sich die
Angabe des vorkonfektionierten Pixelabstands auf eine Umgebungstemperatur von 20° C.
Wichtig: Es ist darauf zu achten, dass die auf der Tragkonstruktion vorgesehenen Pixelabstände den
vorkonfektionierten Pixelabstand nicht überschreiten! Ein Grund für die Überschreitung könnten
beispielsweise Dehnungen hervorgerufen durch Windlast, Eislast oder durch Wärme sein.
Der Umgebungstemperaturbereich für den Betrieb ist definiert und liegt bei –30° C bis +50° C. Die umgebende
Luft oder anliegende Materialien dürfen diesen Bereich beim Betrieb von CAPIX nicht unter- bzw.
überschreiten. Die Pixel dürfen nicht in Materialien eingegossen werden.
Befestigung
Grundsätzlich muss jedes Pixel mit einer der mitgelieferten Befestigungsfedern angebracht werden. Es gibt
unterschiedliche Befestigungsvarianten, die unter Punkt „Befestigungsmöglichkeiten" aufgezeigt werden.
Wichtig: Jedes Pixel muss in alle 4 Haken der Befestigungsfeder eingerastet werden.
Befestigen Sie CAPIX nur mittels der Befestigungsfedern. Eine Pixelkette darf nicht frei hängend
montiert werden, indem nur das Kabel befestigt wird. Es muss jedes Pixel befestigt werden.
Die Zuleitung muss mindestens einen Meter zum ersten Pixel betragen (ab der SCU). Sie muss mindestens
einmal je Laufmeter an einer tragfesten Konstruktion befestigt werden. Die Leitung darf nicht gespannt
werden, sondern muss locker an den Pixeln bzw. an den Aufhängungen hängen. Zur Aufhängung der
Zuleitung wird die Verwendung eines Kabelbinders mit etwa 5mm Breite empfohlen. Bei der Auslegung der
Tragfähigkeit der Tragkonstruktion ist insbesondere die Eis-, Schnee- und Windlast zu berücksichtigen.
Die für das spätere Erscheinungsbild genau definierten Pixel- und Strangpositionen sind im Installationsplan
beschrieben, der mit dem Gesamtsystem mitgeliefert wird.
©
