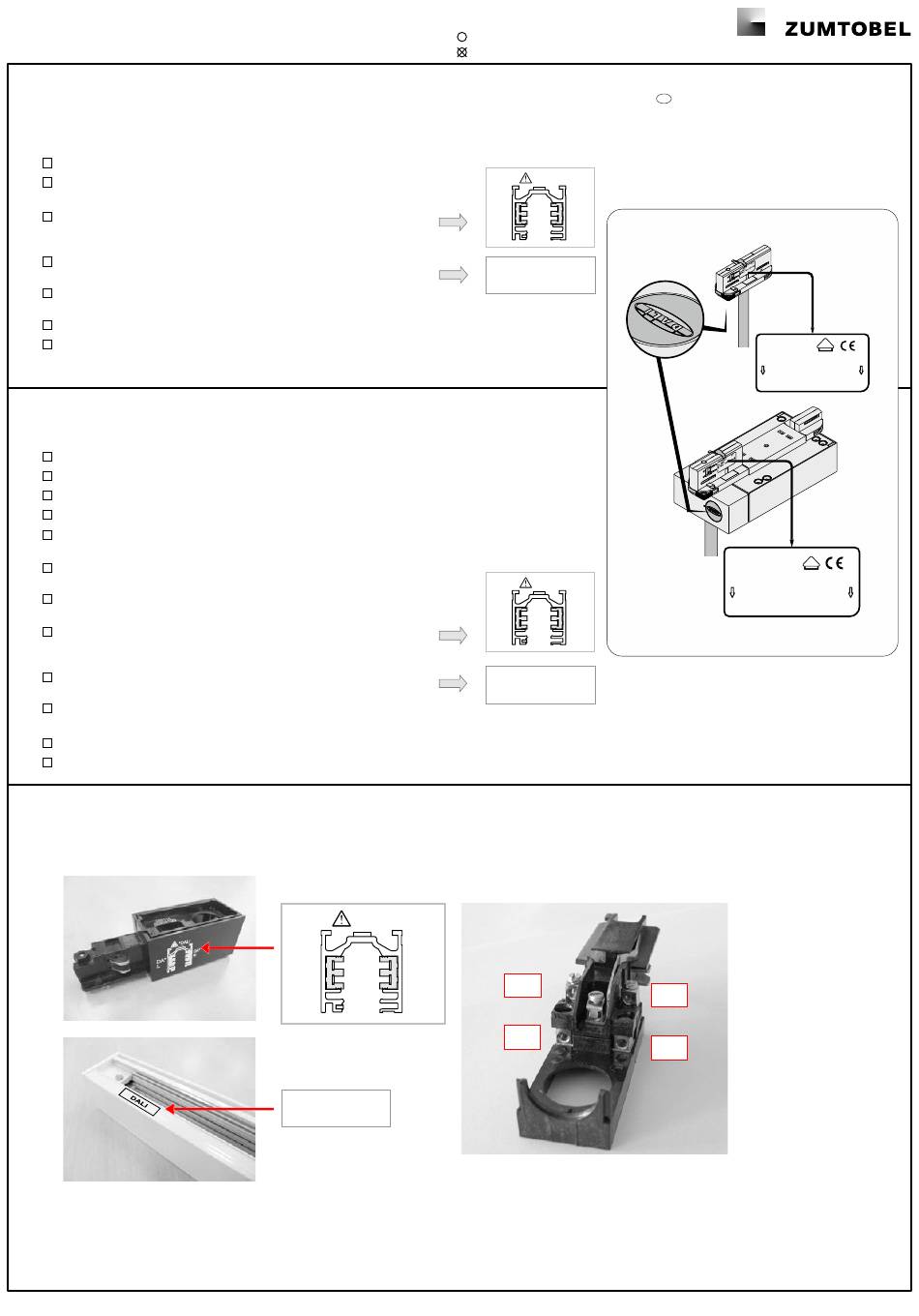

Zumtobel L3 + DALI 3CD Anleitung

L3 + DALI 3CD/3CY
Checkliste
Neu- Installation einer L3 + DALI Stromschiene
Spannungsfreiheit feststellen.
DALI- Leitungen, sowie Phase, Nullleiter und Erde gemäß
Anschlussbild an vorhandenen Einspeiser anschließen.
Einspeiser mit deutlich sichtbarem Aufkleber „Codierung
für ZUMTOBEL L3 + DALI Stromschiene"
versehen.
Stromschiene in 2.000mm Abständen mit Richtung Fußboden
zeigendem Aufkleber „DALI" versehen.
Nur ZUMTOBEL Strahler mit den in (1) aufgeführten Adaptertypen
und DALI- Kennzeichnung einsetzen.
Stromschienen mit Spannung versehen.
Strahler in Betrieb nehmen.
Checkliste
Umrüstung einer bestehenden 3Ph Stromschiene auf L3 + DALI Stromschiene*
Installierte 3Ph Strahler aus der Stromschiene entfernen.
Stromschienen spannungsfrei schalten.
Gegen Wiedereinschalten sichern.
Spannungsfreiheit feststellen.
Entfernen der bestehenden Zuleitungen am vorhandenen
3Ph Einspeiser.
DALI- Leitungen, sowie Phase, Nullleiter und Erde gemäß
Anschlussbild an vorhandenen Einspeiser anschließen.
Durchgängig korrekte Belegung der einzelnen Leiter
gemäß Anschlussbild über alle Verbinder hinweg prüfen.
Einspeiser mit deutlich sichtbarem Aufkleber „Codierung
für ZUMTOBEL L3 + DALI Stromschiene"
versehen.
Stromschiene in 2.000mm Abständen mit Richtung Fußboden
zeigendem Aufkleber „DALI" versehen.
Nur ZUMTOBEL Strahler mit den in (1) aufgeführten Adaptertypen
und DALI- Kennzeichnung einsetzen.
Stromschienen mit Spannung versehen.
Strahler in Betrieb nehmen.
Checkliste
DALI- Markierung von Einspeiser und Stromschiene*
*Diese Checkliste dient als Ergänzung und ersetzt nicht die Hinweise/ Richtlinien der bestehenden Montageanleitungen
1/2
Anleitung
Gebrauch
Montage
*DALI
DA* DA*
L3
N
DALI

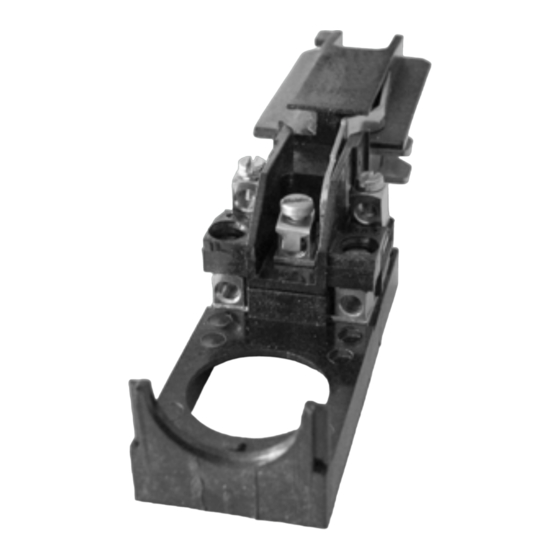

Einspeisung (Schutzleiter links)
instruction
for use
for mounting
D
System. Nationale Installationsvorschriften
beachten! System entspricht EN 60570.
Die Montage und Inbetriebnahme darf nur
von autorisiertem Fachpersonal
*DALI
durchgeführt werden.
DA* DA*
L3
N
(1)
DALI
*DALI
DA* DA*
L3 N
DALI
N
L3
DA
DA
ZUMTOBEL Dreiphasen-Stromschienen-
T12078 V
D E
6A 250V
Fmax 100N (20lbs)
720W 120V 60Hz
T12081
V
D E
6A 250V
Fmax 100N (20lbs)
720W 120V 60Hz
Mat.-Nr: 06 979 546/4/PA 02.14
