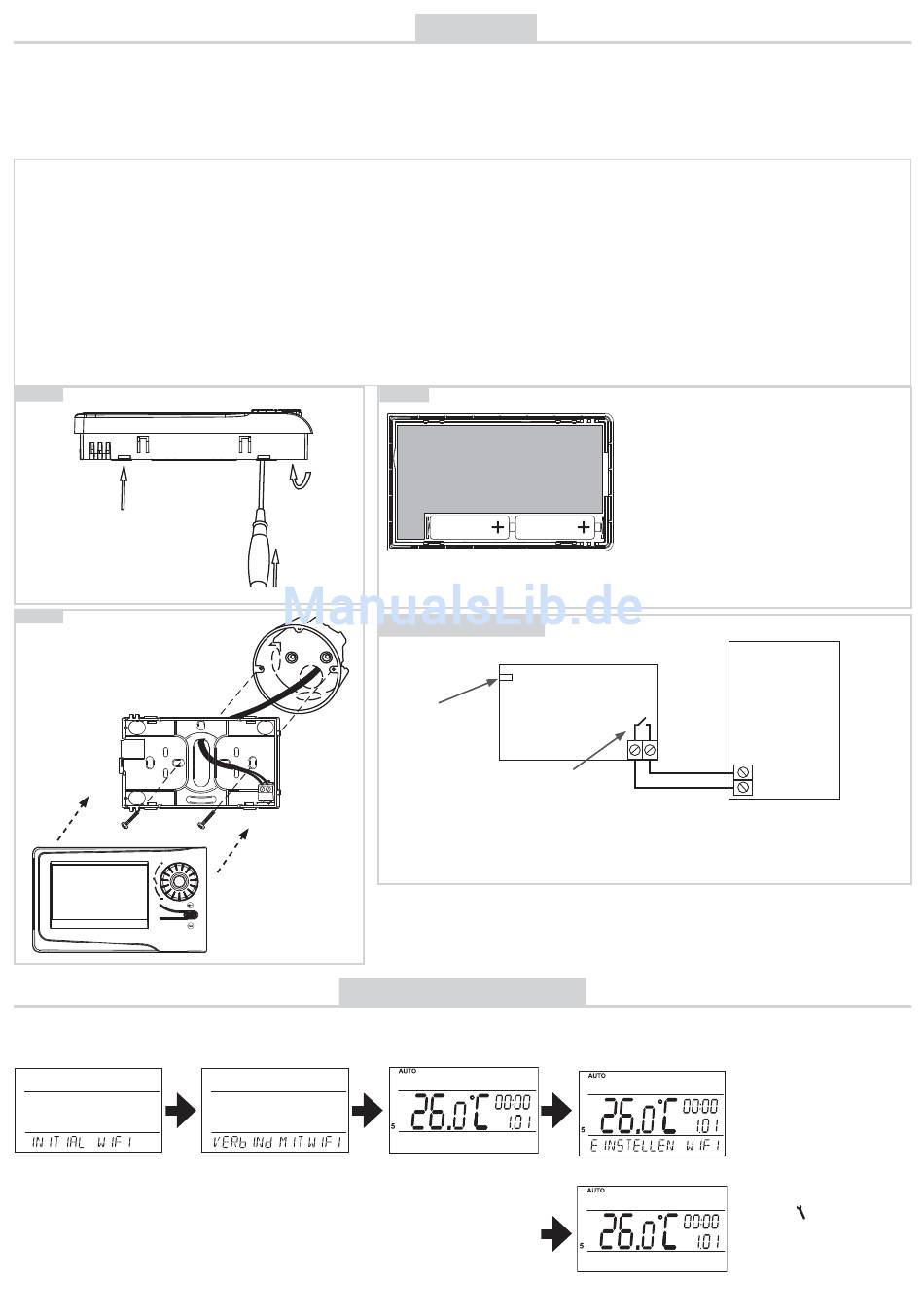

Der Thermostat sollte auf einer geeigneten Stelle angebracht werden, wo seine Funktion durch keinen direkten Luftstrom vom
Heizungskörper oder keine Sonnenstrahlung oder andere störende Einflüsse beeinträchtigt wird. Vermeiden Sie auch eine Montage an der
Außenwand. Die Installierungshöhe sollte ca. 1,5 m über dem Boden betragen. Den Thermostat geben Sie in den sog. Referenzraum, z. B.
Wohnzimmer (die Wärmequelle wird sich nach der Temperatur in diesem Raum einschalten).
Die Montage und Akku-Wechsel kann nur von den Personen mit entsprechender Qualifikation durchgeführt werden!
1) Schalten Sie den Hauptschutzschalter aus.
2) Nehmen Sie den Bedienungsteil des unteren Deckels für den Anschluss der Leiter (Bild 1.) ab.
3) Drücken Sie den Kunstststoffteil in der Mitte des unteren Deckels für den Anschluss der Leiter aus.
4) Die Leiter führen Sie durch das entstandene Loch durch und schließen Sie sie nach dem Schaltplan zum Klemmenbrett.
5) Den unteren Deckel befestigen Sie mit Hilfe der Schrauben zur Installationsdose (Bild 2.).
6) Wenn Sie die Uhrzeit speichern möchten, legen Sie bitte voll geladene wiederaufladbare Akkumulatoren (siehe Bild 3.) ein.
7) Das Bedienungsteil setzen Sie auf den unteren Deckel (Bild 2.) auf.
8) Die Versorgungsquelle schließen Sie zum Stecker Nr. 1. oder Nr. 2. an (siehe S. 1.).
QUELLE VERSORGT WERDEN!!
9) Schalten Sie den Hauptschutzschalter ein und überprüfen Sie den richtigen Anschluss vom Thermostat, siehe S. 3. (TEST).
10) Beim ersten Einschaltung (oder RESET) erscheint auf dem Thermostat eine Meldung " UHRZEIT EINSTELLEN ", " EINSTELLEN WIFI".
Stellen Sie aktuelle Uhrzeit und aktuelles Datum nach den Anweisungen auf S. 6. ein sowie die Parameter des WiFi-Netzes gemäß
S. 3-5 ein.
Bild.1
Bild.2
MENU
Beim ersten Einschalten erscheint auf der LCD-Anzeige folgende Meldungen, gehen Sie bitte nach der Anweisung vor und führen Sie
entsprechende Einstellungen durch:
Das WiFi-Modul wird initialisiert
(dies kann bis zu 5 Minuten dauern), am
Thermostat blinkt nicht der Doppelpunkt und
alle Bedienungselemente sind funktionslos!
Die Montage muss in einem spannungslosen Zustand durchgeführt werden!
ERSTES EINSCHALTEN
MONTAGE
Bild.3
Akkumulatren
Akkumulatren
AA
SCHALTPLAN:
PT32 WiFi
Stecker für
Anschluss der
Versorgungsquelle
AD05
potentialfreier
(spannungsloserer) Kontakt
WIFI OK
Das WiFi-Modul ist
betriebsbereit.
VORSICHT PT32 WiFi MUSS NUR AUS EINER
Der Thermostat ermöglicht ein Speichern der Zeit
beim Stromausfall. Wir empfehlen wiederaufladbare
Akkumulatoren 2x1, 2 V, Typ AA/R6 zu verwen-
den. Die Zeit wird nach dem Strommausfall immer
aktuell (Lebensdauer ca. 2 Jahre nach dem Typ der
verwendeten Akkumulatoren). Der Vorteil besteht im
Aufladen der Akkumulatoren nach die Wiederherste-
llung der Spannung.
WÄHREND DER BATTERIEVERSORGUNG IST DAS
WIFI-MODUL AUSGESCHALTET – DER THERMOS-
AA
TAT KANN NICHT FERNBEDIENT WERDEN!
VORSICHT! AKKUMULATOREN DIENEN NICHT ZUR
VERSORGUNG VOM THERMOSTAT, FÜR VERSOR-
GUNG MUSS DIE QUELLE AD05-jack (siehe S. 1.)
VERWENDET WERDEN.
COM
NO
*
Klemmen für den Thermostat sind
beim jeden Kesseltyp anders
markiert, richten Sie sich bitte nach
dem vom Hersteller des Kessels
empfohlenen Stromanschluss!
Drücken Sie bitte zweimal die
Taste" MENU ", durch das Drehen
der Taste "
Modus UHRZEIT EINSTEL aus
und führen Sie eine Einstellung
UHRZEIT EINSTEL
durch (siehe S. 6.)
KESSEL
*
Fortsetzung auf Seite 3.
„ wählen Sie den
2
