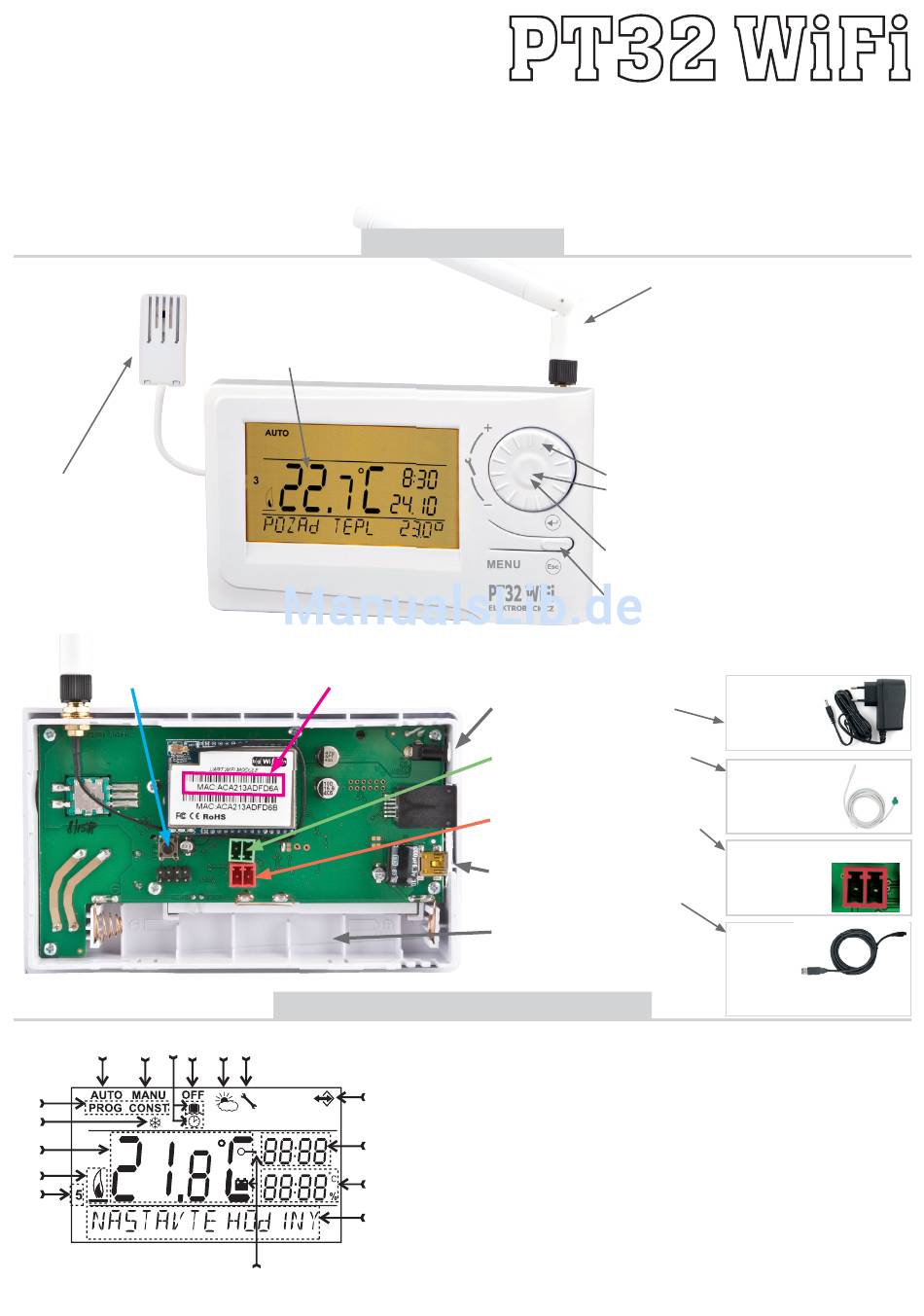

RAUMTHERMOSTAT
MIT WiFi MODUL
Ein einzigartiger Thermostat, mit dem Sie sparen und alles unter Kontrolle haben. Das integrierte WiFi-Modul des Thermostats
ermöglicht weltweit die Fernverwaltung. Mit App auf dem Smartphone können Sie nicht nur die gewünschte Temperatur
geregelt, die Einstellung der Wochenprogramme, des Urlaubs, der Modusänderung durchgeführt, sondern auch das ganze
Heizungssystem ausgeschaltet werden.
Für die Einstellung werden einfache Bedienungselemente und intuitive Navigation in der ausgewählten Sprache (CZ/PL/EN/
DE/RU/SVK) benutzt. Dieser einzigartiger Thermostat mit großer Anzeige, Unterbeleuchtung und intelligenten PID-Regelung
bietet eine ganze Reihe von Anwendungsmöglichkeiten in Wohnhäusern, Büroräumen und Wochenendhäuser.
Temperaturfühler
misst die Raumtemperatur, durch
die Fühlerpositionierung außerhalb
des Thermostats ist die aktuell
gemessene Temperatur genauer
RESET TASTE
in Kombination mit der MENU Taste dient
zum Zurückstellen auf die ursprüngliche
Werkseinstellung (mehr auf Seite 10)
9
6
7
8
10
5
4
3
2
1
BESCHREIBUNG
Anzeige mit der Hintergrundbeleuchtung
Unterbeleuchtung wird nach dem Drücken
der beliebigen Taste für min. 5s aktiviert
MAC-Adresse
zur Einstellung des
Fernzugriffs (nur für
die erweiterte Einstellung)
BESCHREIBUNG DER LCD-ANZEIGE
11
12
13
14
15
16
17
18
PT32 WiFi
Drehen
Kurzes Drücken
Langes Drücken
Drücken
Stecker für Versorgungsquelle Nr. 1
für Versorgungsquelle AD05-jack
(Bestandteil der Lieferung)
Stecker für externen Fühler
es können Fühler CT04-10k (Bestell-
Nr. 0012), CT01-10k (BestellNr. 0015)
oder CT02-10k (BestellNr.0013)
verwenden werden
Stecker für Versorgungsquelle Nr. 2
für Versorgungsquelle mit der Montage
in die Installationsdose (gehört nicht
zur Lieferung)
Mini-USB-Anschluss
für die Thermostat-Verbindung zum PC
und Einstellung der WiFi-Parameter
Raum für Reserveakkumlatoren
für das Speichern der Zeit können wiede-
raufladbare Akkumulatoren AA/R6 verwen-
det werden (gehören nicht zur Lieferung)
1, Aktueller Tag (im Modus Prog –
Auswahl der Tage für das
Programmieren)
2, Anzeige für das Einschalten der
Heizung
3, Tatsächliche Ist-Temperatur im
Raum
4, Frostfreie Temperatur
5, Modus für Einstellung von
Programmen (PROG)
und Konstanten (CONST)
(S. 7. Und 8)
6, Automatischer Modus (S. 6.)
7, Manueller Modus (S.6)
8, Modus der Uhreinstellung (S.6)
WiFi-Antenne ist Bestandteil der
Lieferung
Bedienungselemente
= Veränderung des eingestellten
Wertes
= Eintragsbestätigung (Einschreibung)
= schnelle Veränderung von
eingestellter Temperatur oder
Programm oder
Betriebsstundenanzeige
= Schritt zurück (nur im Modus
CONST, S. 8.)
= Eintritt ins Grundmenü oder Schritt
zurück
Typ AD05-jack
5V/ DC, 2.5 A
( im Lieferumfang
enthalten)
Typ CT04-10k
Silikonleiter, Länge 3 m
für Messungen bis 99°C,
einschließlich Stecker
verwenden Sie den
Typ 5V/ DC, 2.5 A
(SELV)
ACHTEN SIE AUF
DIE POLARITÄT!!
Das Verbindungs-
kabel ist im Liefer-
umfang enthalten.
Die Software
finden Sie auf
der beiliegenden
CD.
9, Modus Urlaub (S.6)
10, Dauerhaftes Ausschalten (S.6)
11, Sommerbetrieb (S.9)
12, Anzeige für Kesselwartung (S.10)
13, Anzeige für Anschluss vom
externen Fühler (siehe S.10)
14, Aktuelle Uhrzeit
15, Aktuelles Datum (im Modus
CONST verschiedene Kennwerte,
weiter siehe S. 8 )
16, Zustandszeile, ändert sich
dynamisch nach dem laufenden
Prozess
17, Anzeige der Tastensperre (S.10)
18, Anzeige für schwache Batterie
(siehe S. 11.)
0 V
+5 V
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elektrobock PT32 WiFi
Inhaltszusammenfassung für Elektrobock PT32 WiFi
- Seite 1 PT32 WiFi RAUMTHERMOSTAT MIT WiFi MODUL Ein einzigartiger Thermostat, mit dem Sie sparen und alles unter Kontrolle haben. Das integrierte WiFi-Modul des Thermostats ermöglicht weltweit die Fernverwaltung. Mit App auf dem Smartphone können Sie nicht nur die gewünschte Temperatur geregelt, die Einstellung der Wochenprogramme, des Urlaubs, der Modusänderung durchgeführt, sondern auch das ganze Heizungssystem ausgeschaltet werden.
-
Seite 2: Montage
7) Das Bedienungsteil setzen Sie auf den unteren Deckel (Bild 2.) auf. 8) Die Versorgungsquelle schließen Sie zum Stecker Nr. 1. oder Nr. 2. an (siehe S. 1.). VORSICHT PT32 WiFi MUSS NUR AUS EINER QUELLE VERSORGT WERDEN!! 9) Schalten Sie den Hauptschutzschalter ein und überprüfen Sie den richtigen Anschluss vom Thermostat, siehe S. 3. (TEST). -
Seite 3: Werkseitige Wifi-Einstellung
IP-Adresse: 192.168.39.254 Für die Thermostatsteuerung ist die Nutzung der Software PT32 für PC (s. weiter unten) oder der App PT32 WiFi für Smartphones, die KOSTENLOS heruntergeladen werden können, ausreichend: https://play.google.com/store/apps/details?id=com.trinerdis.thermostatpt32wifi https://itunes.apple.com/us/app/pt32-wifi/id1016979559?mt=8 Im Telefon WiFi einschalten und das als PT32_WIFI gekennzeichnete Netzwerk auswählen. -
Seite 4: Einstellung Wifi
Für welche Betriebssysteme ist die Software bestimmt? Windows XP, Vista, 7, 8 und 10 Was muss unbedingt installiert werden? Bibliotheken Microsoft. NET Framework Version 3.5.1 oder höher. Es ist auch notwendig, die FTDI Treiber (auf der beiliegenden CD zu finden) zu installieren. EIGENTLICHE INSTALLATION: 1) Die Datei driver_setup.exe für die Installation der FTDI Treiber (auf der beiliegenden CD zu finden) öffnen. -
Seite 5: Änderung Der Ssid Und Des Passworts Im Acces Point Modus
4) Eine Portnummer zur Verwendung für die Kommunikation wählen. 5) Auf die Schaltfläche „Netzwerke suchen“ klicken. Die Suche nach Netzwerken in Reichweite beginnt (dieser Vorgang dauert ca. 30 Sekunden). Aus der Liste ein Netzwerk wählen, an das Sie sich anschließen wollen, und das entsprechende Passwort eingeben. -
Seite 6: Einstellung Der Uhr
BETRIEBSARTEN Durch das erste Drücken der beliebigen Taste wird die Hintergrundbeleuchtung der Anzeige aktiviert. Durch das weitere kurze Drücken der Taste “ MENU “ kommen Sie ins Grundmenü, wo Sie verschiedene Betriebsarten auswählen können. SO MARKIERTE MENÜPUNKTE KÖNNEN IN DER SOFTWARE PT32 ÜBER DEN PC EINGESTELLT WERDEN! (im Werk wurde ein Wochenprogramm Pr3, siehe S. - Seite 7 (PROGRAMMIEREN) PROG Es können 9 Wochenprogramme mit 6 Veränderungen pro Tag eingestellt werden. Die Programme Pr 1 und Pr 2 sind leer, Pr 3 bis Pr 7 sind im Werk vorprogrammiert. Pr U und Pr L sind auch im Werk vorprogrammiert und sind für die Wahl GERADE/UNGERADE Woche (mehr siehe S.
- Seite 8 CONST (KONSTANTEN) Einstellung der Kennwerte für die Regelung. Drücken Sie zweimal die Taste “ MENU “, durch das Drehen der Taste “ “ wählen Sie den Modus CONST aus, den Sie mit der Taste “ “ bestätigen. KONSTANTEN DEUTSCHE (werkseitig vorgewählt auf Deutsch) Auswahl der Sprache (CZ/PL/EN/DE/RU/SVK).
- Seite 9 EINSTELLUNG DER KENNWERTEN FÜR HYSTERESE (im Werk wurde 0.5°C eingestellt) HYSTERESE Es werden die Werte von 0.1 bis 6 °C. eingestellt. Der Thermostat wird nach der eingestellten Temperatur eingeschaltet: T Einschalten = T Sollwert - HYSTERESE HYSTERESIS Durch das Drehen der Taste“ “...
- Seite 10 WAHL DES AUSSENFÜHLERS (im Werk wurde - - - eingestellt) Wenn der Aussenfühler angeschlossen ist, erscheint auf dem Display das Zeichen (ca. bis 2 Minuten). Der Aussenfühler hat folgende Anwendungsmöglichkeiten: 1, Regelung nach der Raumtemperatur - der Fühler ist im Raum angebracht (Wahl - - -) 2, Regelung nach der Fußboden Temperatur - der Fühler ist im Fußboden angebracht (Wahl - - -) - - - Der Aussenfühler misst, falls angeschlossen, die Temperatur da, wo er angebracht ist...
-
Seite 11: Tipps Für Anwender
TIPPS FÜR ANWENDER SCHNELLE VERÄNDERUNG VON SOLLTEMPERATUR/ PROGRAMM IM MODUS AUTO Drücken Sie zweimal die Taste “ “, auf der Anzeige blinkt die Angabe über Solltemperatur. Durch das Drehen der Taste “ “ führen Sie die Änderung der Solltemperatur durch und drücken Sie die Taste “ “. -
Seite 12: Konformitätserklärung
0°C bis +40°C KONFORMITÄTSERKLÄRUNG Wir, ELEKTROBOCK CZ s.r.o. erklären hiermit, dass das Produkt PT32 WiFi im Einklang mit den grundlegenden Forderungen und Bei Ansprüchen in und nach der Garantiezeit schicken weiteren Bestimmungen der Regelung 1999/5/ES hergestellt Sie bitte das Produkt einschließlich des Kaufbeleges auf wurde.
