Montage Und Plazierung - Elektrobock PT32 Handbuch

PT32 ist intelligenter digitaler Raumthermostat mit hinterbeleuchtetem Display. Der Vorteil besteht in der
schnellen Änderung der Solltemperatur durch einfaches Drehen des Einstellrads und in der möglichen
Einstellung von bis 9 Wochenprogramme mit 6 Temperaturänderungen pro Tag.
Display mit Hinterbeleuchtung
Hinterbeleuchtung wird nach Drücken der
beliebigen Taste automatisch für minimale Zeit von 5 s aktiviert.
Den Thermostat montieren Sie bitte auf eine geeignete Stelle, wo seine Tätigkeit von keinen direkten Strö-
mungen der Warmluft aus Heizkörper, Sonnenstrahlen oder anderen störenden Einflüssen beeinflusst wird.
Eine Montage auf eine Außenwand ist ebenso zu vermeiden. Die Instalationshöhe sollte ca 1,5 m über Boden
betragen. Den Thermostat montieren Sie bitte in den sog. Referenzraum, z. B. in den Wohnungsraum (die
Warmquelle wird nach der Temperatur in diesem Raum eingeschaltet).
Montage dürfen nur Personen mit der entsprechenden Qualifikation durchführen!
Montage darf nur im spannungslosen Zustand durchgeführt werden!
1) Schalten Sie bitte den Hauptschalter aus.
2) Den Bedienungsteil nehmen Sie bitte vom unteren Gehäuse des Gerätes (Abb. 1., S. 3) ab.
3) In der Mitte des unteren Deckels für Anschluss der Leiter ist ein Kunststoffteil. Entfernen Sie ihn.
4) Die Leiter ziehen Sie bitte durch die entstandene Öffnung durch und verbinden Sie sie nach dem
Schema mit der Klemmplatte.
5) Den unteren Deckel befestigen Sie mit Schrauben auf Installationsdose (Abb. 2., S. 3).
6) Die Batterien befinden sich hinten im Bedienungsteil. Bei der ersten Benutzung entfernen Sie bitte von
den Batterien das Schutzpapier, bzw. legen Sie neue Batterien ein (Hinweise auf S. 3 bitte beachten).
7) Den Bedienungsteil setzen Sie bitte auf den unteren Deckel ein.
8) Schalten Sie bitte den Hauptschalter ein und testen Sie bitte, ob der Thermostat richtig angeschlossen
wurde (siehe S. 6 - TEST).
9) Beim ersten Einschalten (oder RESET) erscheint auf dem Thermostat eine Anzeige „UHRZEIT
EINSTELLEN", aktuelle Uhrzeit und Tag stellen Sie nach den Hinweisen auf S. 5 ein.
2
BESCHREIBUNG
Drehen
Kurzes Drücken
Langes Drücken
MENU
Drücken

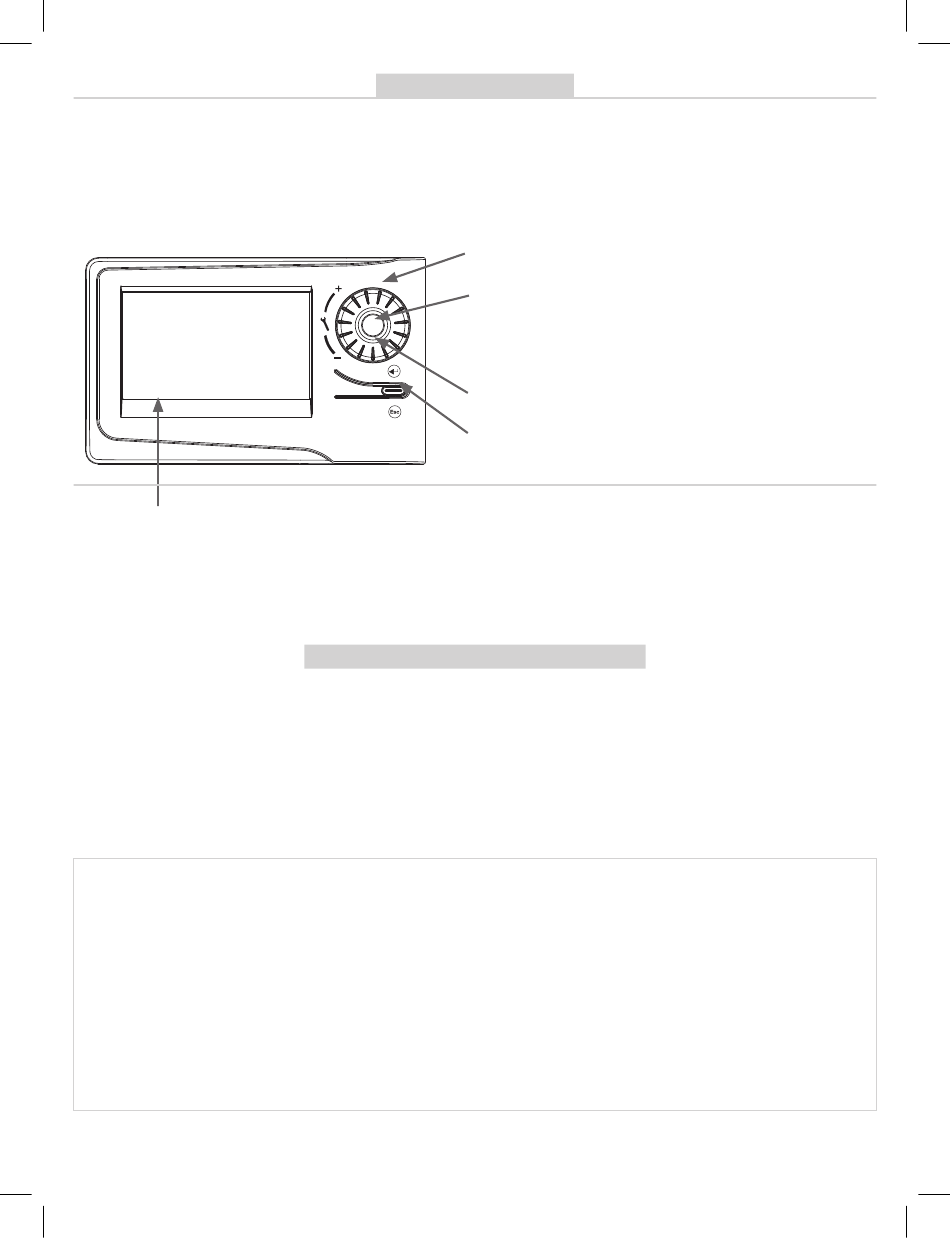

MONTAGE UND PLAZIERUNG

Bedienungselemente
= Änderung der eingestellten
Temperatur
= Wahlbestätigung (Speichern)
= schnelle Änderung von
Solltemperatur oder Programm,
Anzeige der Betriebsstunden
(siehe S. 4)
= Schritt zurück (nur im Modus
CONST S.8-13)
= zurück zum Hauptmenu oder
ein Schritt zurück
