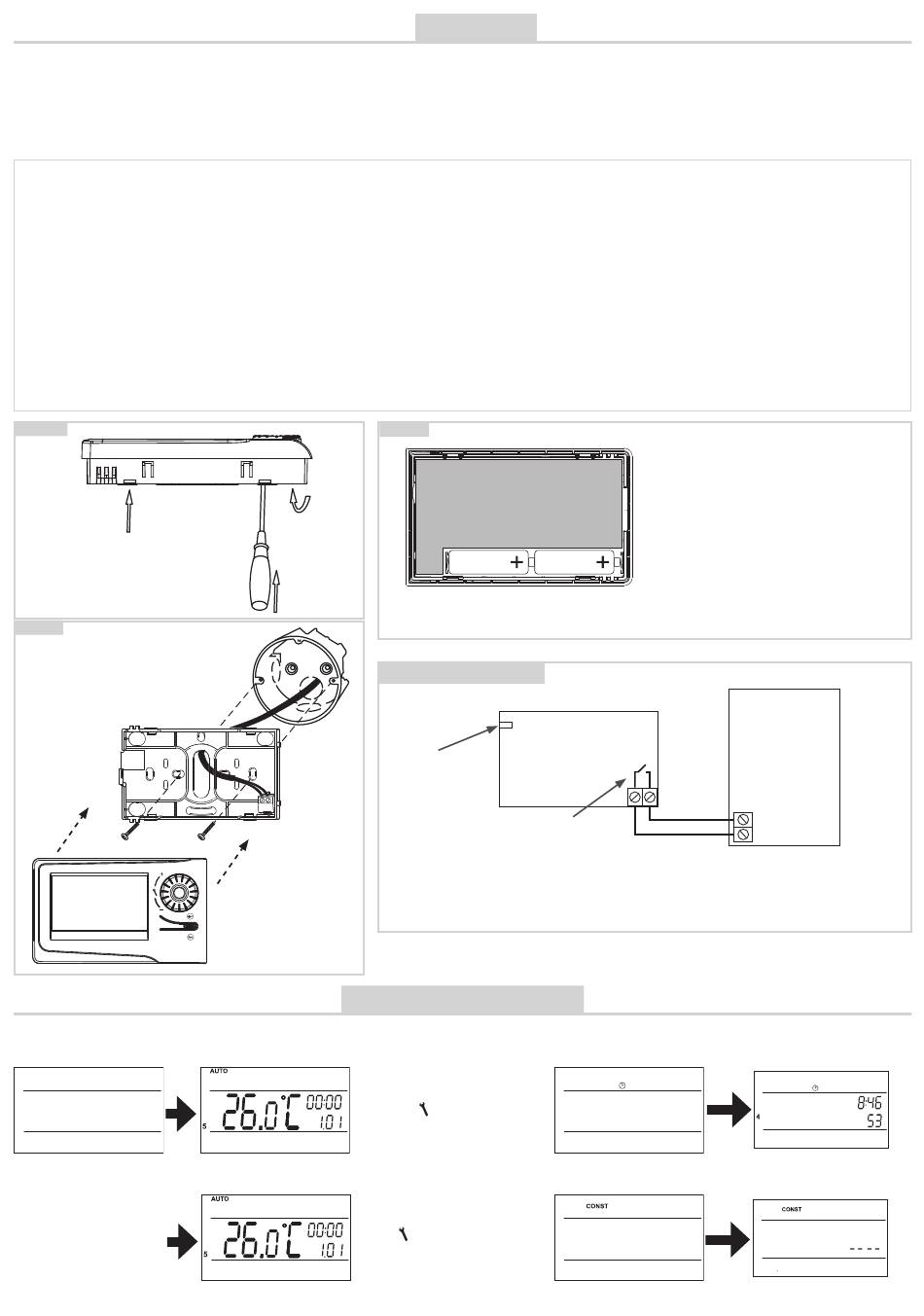

Montage; Erstes Einschalten - Elektrobock PT32 GST Handbuch

Der Thermostat sollte auf eine geeignete Stelle angebracht werden, wo seine Tätigkeit durch keinen direkten Luftstrom vom Heizungskörper
oder keine Sonnenstrahlung oder andere störende Einfl üsse beeinträchtigt wird. Vermeiden Sie auch eine Montage an die Außenwand. Die
Installierungshöhe sollte ca. 1,5 m über dem Boden betragen. Den Thermostat geben Sie in den sog. Referenzraum, z. B. ins Wohnzimmer
(die Wärmequelle wird sich nach der Temperatur in diesem Raum einschalten).
Die Montage kann nur von den Personen mit entsprechender Qualifi kation durchgeführt werden!
1) Schalten Sie den Hauptschütz aus.
2) Nehmen Sie den Bedienungsteil des unteren Deckels für den Anschluss des Kabels (Bild 1.) ab.
3) Drücken Sie den Kunstststoffteil in der Mitte des unteren Deckels für den Anschluss des Kabels aus.
4) Das Kabel führen Sie durch das entstandene Loch durch und schließen Sie es nach dem Schaltplan zum Klemmenbrett an.
5) Den unteren Deckel befestigen Sie mit Hilfe der Schrauben zur Installationsdose (Bild 2.).
6) Hinten befi ndet sich der Halter der SIM-Karte, in den Sie bitte eine aktivierte SIM-Karte einlegen.
7) Wenn Sie die Uhrzeit speichern möchten, legen Sie bitte Aufl ade Batterien (siehe Bild 3.) ein.
8) Den Bedienungsteil setzen Sie auf den unteren Deckel (Bild 2.) auf.
9) Die Versorgungsquelle schließen Sie zum Stecker Nr. 1. oder Nr. 2. an (siehe S. 1.).
10) Schalten Sie den Hauptschütz ein und überprüfen Sie den richtigen Anschluss vom Thermostat, siehe S. 3. (TEST).
11) Beim ersten Einschaltung (oder RESET) erscheint auf dem Thermostat eine Meldung " UHR EINSTELLEN ", " PIN EINGEBEN ".
Stellen Sie aktuelle Uhrzeit, aktuelles Datum und PIN nach den Anweisungen auf S. 3. und S. 7. ein. Stellen Sie auch die Sprache
nach den Anweisungen auf S. 5. ein.
Bild.1
Bild.2
MENU
Beim ersten Einschalten erscheint auf der LCD-Anzeige eine Meldung, gehen Sie bitte nach der Anweisung vor und führen Sie
entsprechende Einstellungen durch:
GSM MOdUL TEST
GSM-Modul wird
überprüft.
Die Montage muss in einem spannungslosen Zustand durchgeführt werden!

ERSTES EINSCHALTEN

Drücken Sie bitte zweimal die
Taste" MENU ", durch das Drehen
der Taste "
Modus UHR aus und führen Sie
UHRZEIT EINSTEL
eine Einstellung durch (siehe S. 3.)
Drücken Sie bitte zweimal die Taste
" MENU ", durch das Drehen der
Taste "
CONST aus und gehen Sie zur
PIN EINGEbEN
Einstellung CONST13 über (siehe
S. 7.).

MONTAGE

Bild.3
Aufl ade- Aufl ade-
batterie batterie
AA
SCHALTPLAN:
PT32GST
Stecker für
Anschluss der
Versorgungsquelle
AD05
potentialfreier
(spannungsloserer)
Kontakt
„ wählen Sie den
„ wählen Sie den Modus
Der Thermostat ermöglicht ein Speichern der
Zeit beim Stromausfall. Wir empfehlen reserve
Aufl adebatterien 2x1, 2 V, Typ AA/R6 zu ver-
wenden. Die Zeit wird nach dem Strommaus-
fall immer aktuell (Lebensdauer ca. 2 Jahre
nach dem Typ der verwendeten Batterien).
Der Vorteil besteht im Aufl aden der Batterien
für die Wiederherstellung der Spannung.
AA
VORSICHT! BATTERIEN DIENEN NICHT
ZUR VERSORGUNG VOM THERMOSTAT,
FÜR VERSORGUNG MUSS DIE QUELLE
AD05-jack (siehe S. 1.) verwendet werden.
* Klemmen für Thermostat sind beim
jeden Kesseltyp anders markiert,
richten Sie sich bitte nach dem vom
Hersteller des Kessels empfohle-
nen Stromanschluss!
UHRZEIT EINSTEL
KONSTANTEN
KESSEL
*
STUNdE EINST
13 PIN EINGEbEN
