Elektrobock PT32 GST Bedienungsanleitung

RAUMTHERMOSTAT
MIT GSM MODUL
Sofi szierter, ferngesteuerter Thermostat, der mit Hilfe von SMS-Nachrichten aus Ihrem Handy bedient wird. Er beinhaltet zwei
Einrichtungen – den Temperaturregler und GSM-Modul – die miteinander kooperieren und dadurch die Bedienung vom
Heizungssystem vereinfachen. Für die Einstellung werden einfache Bedienungselemente und intuitive Navigation in der
ausgewählten Sprache (CZ/PL/EN/DE/RU/SVK) benutzt. Zur Fernbedienung dienen kurze SMS-Nachrichten, die
Temperaturveränderung oder Ausschalten vom System ermöglichen. Dieser einzigartiger Thermostat mit großer Anzeige,
Unterbeleuchtung und intelligenten PID-Regelung bietet eine ganze Reihe von Anwendungsmöglichkeiten in Wohnhäusern,
Büroräumen und Wochenendhäuser.
Anzeige mit der Hintergrundbeleuchtung
Unterbeleuchtung wird nach dem Drücken der
beliebigen Taste für min. 5s aktiviert
9
6 7 8 10
5
4
3
2
1

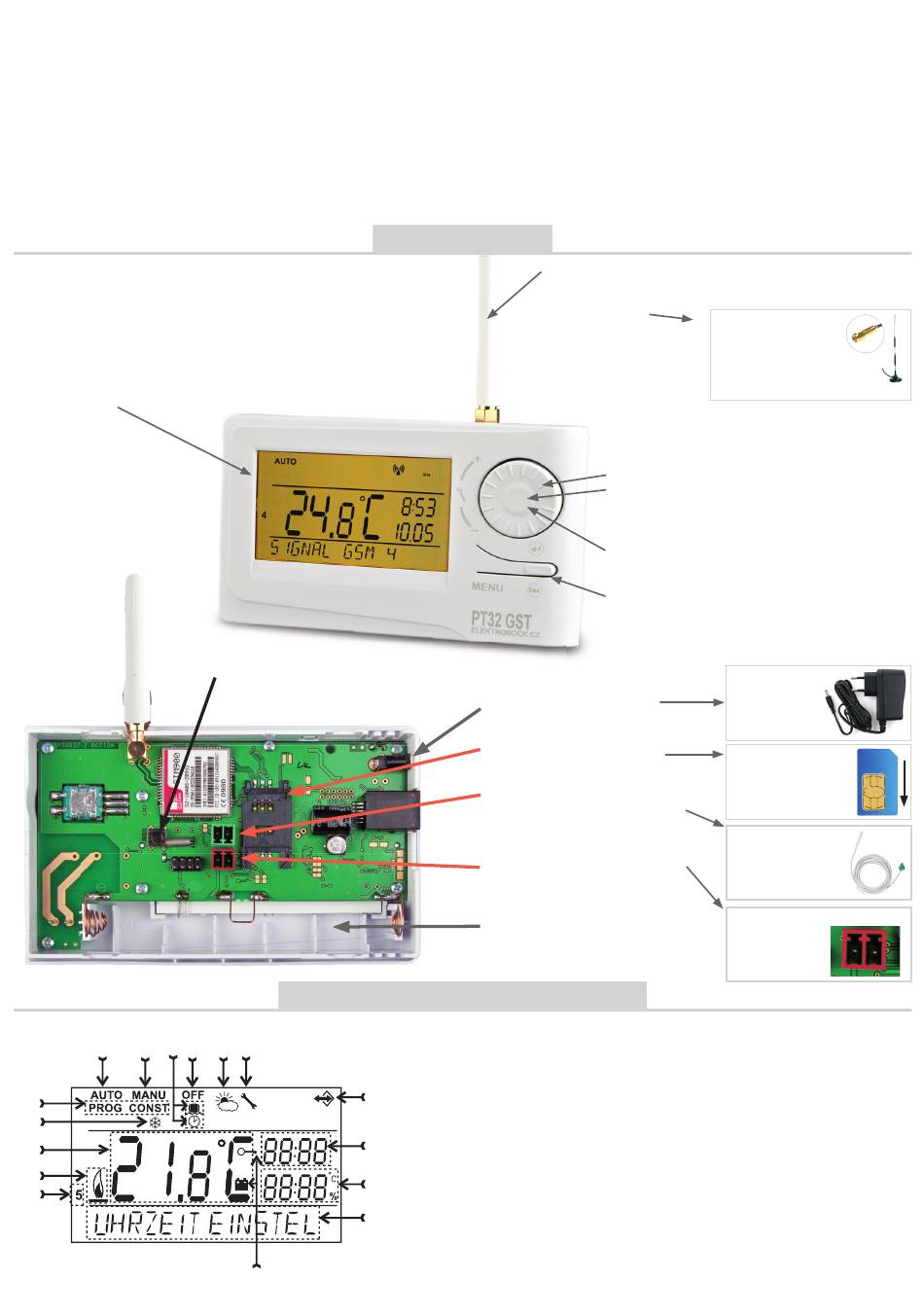

BESCHREIBUNG
RESET TASTE
in Kombination mit der MENU Taste dient
zum Zurückstellen auf die ursprüngliche
Werkseinstellung (mehr auf Seite 8)
BESCHREIBUNG DER LCD-ANZEIGE
11 12
13
14
15
16
17
18
PT32 GST
GSM-Antenne ist Bestandteil der
Lieferung (kann für eine externe
Antenne mit größerer Empfi ndlichkeit
getauscht werden).
Drehen
Kurzes Drücken
Langes Drücken
Drücken
Stecker für Versorgungsquelle Nr. 1
für Versorgungsquelle AD05-jack
(Bestandteil der Lieferung)
Halter der SIM-Karte
Raum für Einlegung der SIM-Karte
(SIM-Karte gehört nicht zur Lieferung)
Stecker für externen Fühler
es können Fühler CT04-10k (Bestell-
Nr. 0015), CT01-10k (BestellNr. 0012)
oder CT02-10k (BestellNr.0013)
verwenden werden
Stecker für Versorgungsquelle Nr. 2
für Versorgungsquelle mit der Montage
in die Installationsdose (gehört nicht
zur Lieferung)
Raum für Reserveakkumlatoren
für das Speichern der Zeit können
wiederaufl adbare Akkumulatoren AA/
R6 verwendet werden (gehören nicht
zur Lieferung)
1, Aktueller Tag (im Modus Prog –
Auswahl der Tage für das
Programmieren)
2, Anzeige für das Einschalten der
Heizung
3, Tatsächliche Ist-Temperatur im
Raum
4, Frostfreie Temperatur
5, Modus für Einstellung von
Programmen (PROG)
und Konstanten (CONST)
(S. 4. Und 5)
6, Automatischer Modus (S. 3.)
7, Manueller Modus (S.3)
8, Modus der Uhreinstellung (S.3)
Typ GST- extern, 9 dBm,
SMA Stecker (gehört nicht
zur Lieferung), kann unter
der Bestellnummer 1330
unter www.elbock.cz
bestellt werden.
Bedienungselemente
= Veränderung des eingestellten
Wertes
= Eintragsbestätigung (Einschreibung)
= schnelle Veränderung von
eingestellter Temperatur oder
Programm (siehe S. 8.) oder
Betriebsstundenanzeige
(siehe S. 8.)
= Schritt zurück (nur im Modus
CONST, S. 5.)
= Eintritt ins Grundmenü oder Schritt
zurück
Typ AD05-jack
5V/ DC, 2.5 A
öffnen Sie den Halter der
SIM-Karte, legen Sie die
Karte wie aufgezeichnet
ein und schließen Sie
den Halter wieder zu
Typ CT04-10k
Silikonleiter, Länge 3 m
für Messungen bis 99°C,
einschließlich Stecker
verwenden Sie den +5 V
Typ 5V/ DC, 2.5 A
(SELV)
ACHTEN SIE AUF
DIE POLARITÄT!!
9, Modus Urlaub (S.3)
10, Dauerhaftes Ausschalten (S.3)
11, Sommerbetrieb (S.6)
12, Anzeige für Kesselwartung (S.8)
13, Anzeige für Anschluss vom
externen Fühler (siehe S.7)
14, Aktuelle Uhrzeit
15, Aktuelles Datum (im Modus
CONST verschiedene Kennwerte,
weiter siehe S. 5 )
16, Zustandszeile, ändert sich
dynamisch nach dem laufenden
Prozess
17, Anzeige der Tastensperre (S.8)
18, Anzeige für schwache Batterie
0 V
