INTELLIGENTER
RAUMTHERMOST
•
GROSSES ÜBERSICHTLICHES DISPLAY
mit der intuitiven Bedienung auf Deutsch
•
9 WOCHENPROGRAMME
und 6 Temperaturänderungen pro Tag
• HYSTERESE / PI / PID REGELUNG
Wahl nach dem Heizungssystem
• BETRIEBSOPTIMALISIERUNG
Vorzeitliches Einschalten möglich
•
ENERGIEERSPARNISSE BIS 30 %
schnelle Rückgewinnung von Investitionen
FERNBEDIENUNG ÜBER HANDY
durch Erweiterung um Modul GST1 oder GST2 (gehört nicht zum PT32)
Temperatur-
änderung
gefordert
17°C
17°C
Temp 23
PT32
PT32
Heizung
23°C
23°C
eingeschaltet
GmbH
ELEKTROBOCK DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elektrobock PT32
Inhaltszusammenfassung für Elektrobock PT32
- Seite 1 • HYSTERESE / PI / PID REGELUNG Wahl nach dem Heizungssystem • BETRIEBSOPTIMALISIERUNG Vorzeitliches Einschalten möglich • ENERGIEERSPARNISSE BIS 30 % schnelle Rückgewinnung von Investitionen FERNBEDIENUNG ÜBER HANDY durch Erweiterung um Modul GST1 oder GST2 (gehört nicht zum PT32) 17°C 17°C Heizung 23°C 23°C Temperatur- eingeschaltet änderung...
-
Seite 2: Montage Und Plazierung

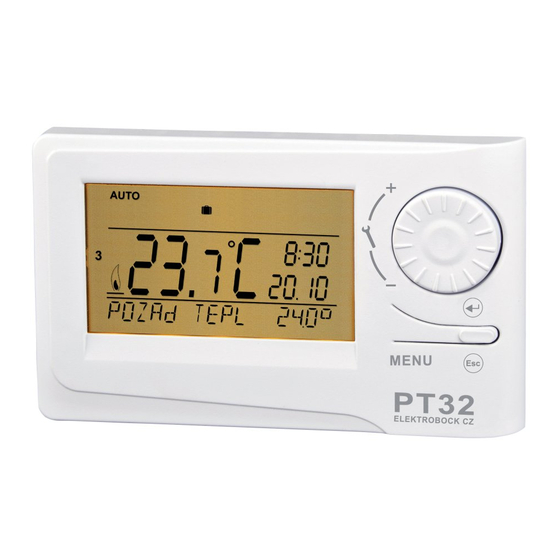

BESCHREIBUNG PT32 ist intelligenter digitaler Raumthermostat mit hinterbeleuchtetem Display. Der Vorteil besteht in der schnellen Änderung der Solltemperatur durch einfaches Drehen des Knebels und in der möglichen Einstellung von bis 9 Wochenprogramme mit 6 Temperaturänderungen pro Tag. Bedienungselemente Drehen = Änderung der eingestellten Temperatur Kurzes Drücken... -
Seite 3: Batterieaustausch
Schaltplan: Thermostatklammern sind beim jedem KESSEL PT32 Kesseltyp unterschiedlich Stecker RJ45 für markiert, halten Sie Anschluss von Modul sich bitte an dem (GST1 oder GST2) vom Hersteller des Kessels empfohlenen Thermostatbedienung Stromanschluss! über Handy potenzialfreier (spannungsloser) Kontakt Abb.1 Abb.2 Abb.3 MENU Alkal.batterie... -
Seite 4: Beschreibung Der Anzeige
BESCHREIBUNG DER ANZEIGE UHRZEIT EINSTEL 1. Aktueller Tag (im Modus Prog 6. Automatischer Modus (S. 5) 13. Aktuelle Uhrzeit – Auswahl der Tagen für 7. Manueller Modus (S. 5.) 14. Aktuelles Datum (im Modus Programmierung) 8. Modus der Uhreinstellung CONST verschiedene 2. -
Seite 5: Einstellung Der Uhrzeit
BETRIEBSMODULE Die Hinterbeleuchtung vom Display wird durch das Drücken einer beliebigen Taste aktiviert. Durch weiteres Drücken der Taste“ MENU “ kommen Sie ins Hauptmenü, wo Sie zwischen Betriebsmodulen wählen können. (im Werk wird ein Wochenprogramm Pr3 eingestellt, siehe S. 7) AUTO Der Thermostat arbeitet nach dem voreingestellten Wochenprogramm (dieses Programm kann geändert werden, genauere Beschreibung –... -
Seite 6: Veränderung Der Programmeinstellung
PROGRAMMIERUNG Einstellung von 9 Wochenprogrammen mit bis zu 6 Änderungen pro Tag. Programme Pr1 und Pr2 sind leer, Pr 3 bis Pr 7 sind vom Werk voreingestellt. PrU und PrL sind auch vom Werk voreingestellt und sind für PROGRAMM EINSTEL die Wahl GERADE/UNGERADE Woche bestimmt (siehe S. - Seite 7 Tabellen mit Temperaturprogrammen Programm 1 Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Programm 2 Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Montag Montag Dienstag Dienstag Mittwoch Mittwoch Donnerstag Donnerstag Freitag Freitag Samstag Samstag Sonntag Sonntag Montag Montag Dienstag Dienstag Mittwoch Mittwoch Donnerstag Donnerstag...
-
Seite 8: Einstellung Der Konstanten
EINSTELLUNG DER KONSTANTEN Drücken Sie bitte zweimal die Taste “ MENU “, durch das Drehen der Taste “ “ wählen Sie den Modul CONST aus und bestätigen Sie das mit der Taste “ “. Stellen Sie die Konstanten abhängig von der Art des beheizten Objektes, verwendeten Heizkessels und Heizsystems ein. - Seite 9 PI = proportional integrierende Regelung PI REGELUNG Das Prinzip der PI-Regelung besteht im Vergleich der aktuellen Temperatur und Solltemperatur im Raum. Poportio- Das Ziel der PI-Regelung ist Erreichen und Erhaltung nalitätsbereich der Solltemperatur ohne Überschwingungen (siehe grafi sche Darstellung). Für die richtige Funktion der PI-Regelung stellen Sie bitte die Kennwerte der Regelung Heizung ein, die die Art vom Heizungssystem und Wärmeträgheit im...
- Seite 10 EINSTELLUNG DER KENNWERTE FÜR PI-REGELUNG INTERVAL DER PI-REGELUNG (werkseitig eingestellt auf 10 Min.) Wird nach der Wärmeträgheit des Objektes gewählt. Optimale Zeit für die Einstellung beträgt 10 bis 15 Min. Einstellbarer Bere- ich 5 bis 20 Min. (nach 1 Minute). PI -INTERVAL Das Intervall wird durch das Drehen der Taste “...
- Seite 11 VORZEITLICHES EINSCHALTEN DER HEIZUNG (werkseitig eingestellt auf „ NEIN“) Diese Funktion sichert Ihnen eine Solltemperatur zur geforderten Zeit. Sie brauchen nicht mehr darüber nachdenken, wenn Sie die Heizung einschalten müssen, damit es am Morgen warm ist und damit der Raum nicht unnötig lange beheizt wird.
- Seite 12 “, auf dem LCD-Display erscheint folgende Meldung: PIN FALSCH PIN-Code wurde falsch eingegeben, es muss ein RESET Der Anschluss vom Modul Modul ist angeschlossen, von PT32 durchgeführt werden, wird überprüft PIN-Code ist richtig dann schließen Sie den Modul neu an.
- Seite 13 TASTENSPERRE (werkseitig eingestellt auf „ NEIN“) Dienst zur Sperre der Bedienungselemente. Wird als Schutz gegen Bedienung von den unbefugten Personen benutzt. Durch das Drehen der Taste “ “ stellen Sie JA/NEIN ein, bestätigen Sie mit der Taste “ “. TASTENSPERRE TASTENCODE Diese Konstante kann eingestellt werden, wenn die CONST16=JA ist.
- Seite 14 Thermostateinstellung vom Werk wird erneut! 20 VERSION ANWENDUND VON GST-MODUL (GST1 oder GST2) Der Thermostat PT32 kann dank einfacher Erweiterung um Moduls GST1 oder GST2 (müssen nachbestellt werden) über Handy gesteuert werden. Für richtige Inbetriebnahme müssen folgende Schritte erhalten werden: 1) Die Montage und Einstellung vom Thermostat führen Sie nach der Anleitung durch;...
- Seite 15 FORM DER VERSCHICKTEN NACHRICHTEN Info Informationen über Zustand vom Heizungssystem Auto Einstellung auf Betriebsmodus AUTO, der Raumthermostat wird nach dem letzten eingestellten Programm regeln. Manu Einstellung auf Betriebsmodus MANU. Der Raumthermostat wird dauerhaft die zuletzt eingestellte Soll-Temperatur halten. Ausschalten vom Heizungssystem für das Löschen der Funktion benutzten Sie die Nachricht Temp xx oder Auto oder Manu Temp xx Änderung der Solltemperatur (es können nur ganze Zahlen eingegeben werden, die im Bereich der...
- Seite 16 Modus (MANU) mögliche Benutzung vom GSM-Modul tdauerhalftes Ausschalten (OFF) (GST1 oder GST2) für Steuerung über Modus URLAUB Handy Maßangaben: Module für Fernsteuerung: Zum Thermostat PT32 können GSM-Module Für Fernsteuerung vom Thermostat über Handy nachbestellt werden. 136.5 28.5 Technische Daten Versorgung 2 x 1.5 V alkal.
