Den Thermostat montieren Sie bitte auf eine geeignete Stelle, wo seine Tätigkeit
nicht beeinflusst werden kann.
Sonneneinstrahlung oder anderen Störquellen. Die Montage auf eine Aussenwand ist
ebenso zu vermeiden. Die Instalationshöhe sollte ca 1,5 m über Boden betragen. Den
Thermostat montieren Sie bitte in den sog. Referenzraum, z. B. in das Wohnzimmer
(die Wärmequelle (Heizung) wird nach der Temperatur in diesem Raum eingeschaltet).
Die Montage darf nur von Personen mit der entsprechenden Qualifikation
Montage darf nur im spannungslosen Zustand durchgeführt werden!
1. Den Hauptschutzschalter ausschalten.
2. Das Bedienteil von dem Unterteil (Abb. 1) abnehmen.
3. Den Kunststoff in der Mitte des Unterteils für die Kabeleinführung ausbrechen.
4. Die Kabel durch die so entstandene Öffnung ziehen und an der Klemmleiste laut
Schaltplan anschließen.
5. Das Unterteil auf der Installationsdose oder der Wand mit den Schrauben (Abb. 2)
befestigen.
6. Im Bedienteil sind Batterien untergebracht. Das Schutzpapier von den Batterien (beim
ersten Einsatz) entfernen, ggf. neue Batterien einlegen, siehe Abb. 3.
7. Das Bedienteil auf das Unterteil setzen.
8. Den Hauptschutzschalter einschalten und die korrekte Schaltung des Thermostaten
prüfen, s. Seite 6 (TEST).
9. Beim ersten Einschalten (oder nach dem Zurücksetzen) erscheint am Thermostat die
Aufschrift „ UHR EINSTELLEN ". Die aktuelle Uhrzeit und der aktuelle Tag werden nach
Anweisungen auf der Seite 5 eingestellt.

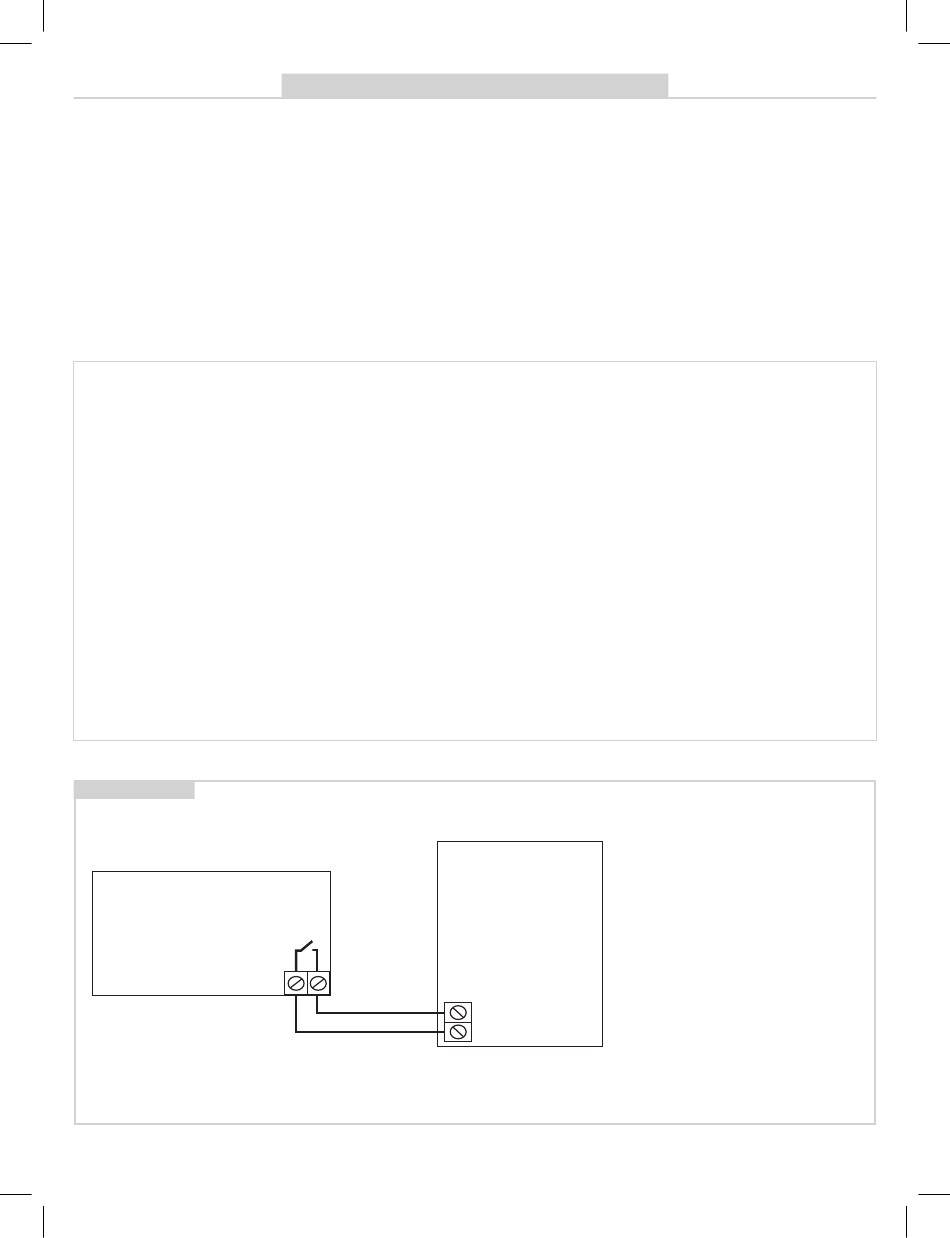

Schaltplan:
PT22
potentialfreier
(spannungsloser)
Kontakt
3
MONTAGE UND PLATZIERUNG
Zum Beispiel:
durchgeführt werden!
*
Warmluft vom Heizkörper,
*
Thermostatklammern sind
beim jedem Kesseltyp
KESSEL
unterschiedlich markiert,
halten Sie sich bitte an
dem vom Hersteller des
Kessels empfohlenen
Stromanschluss.
