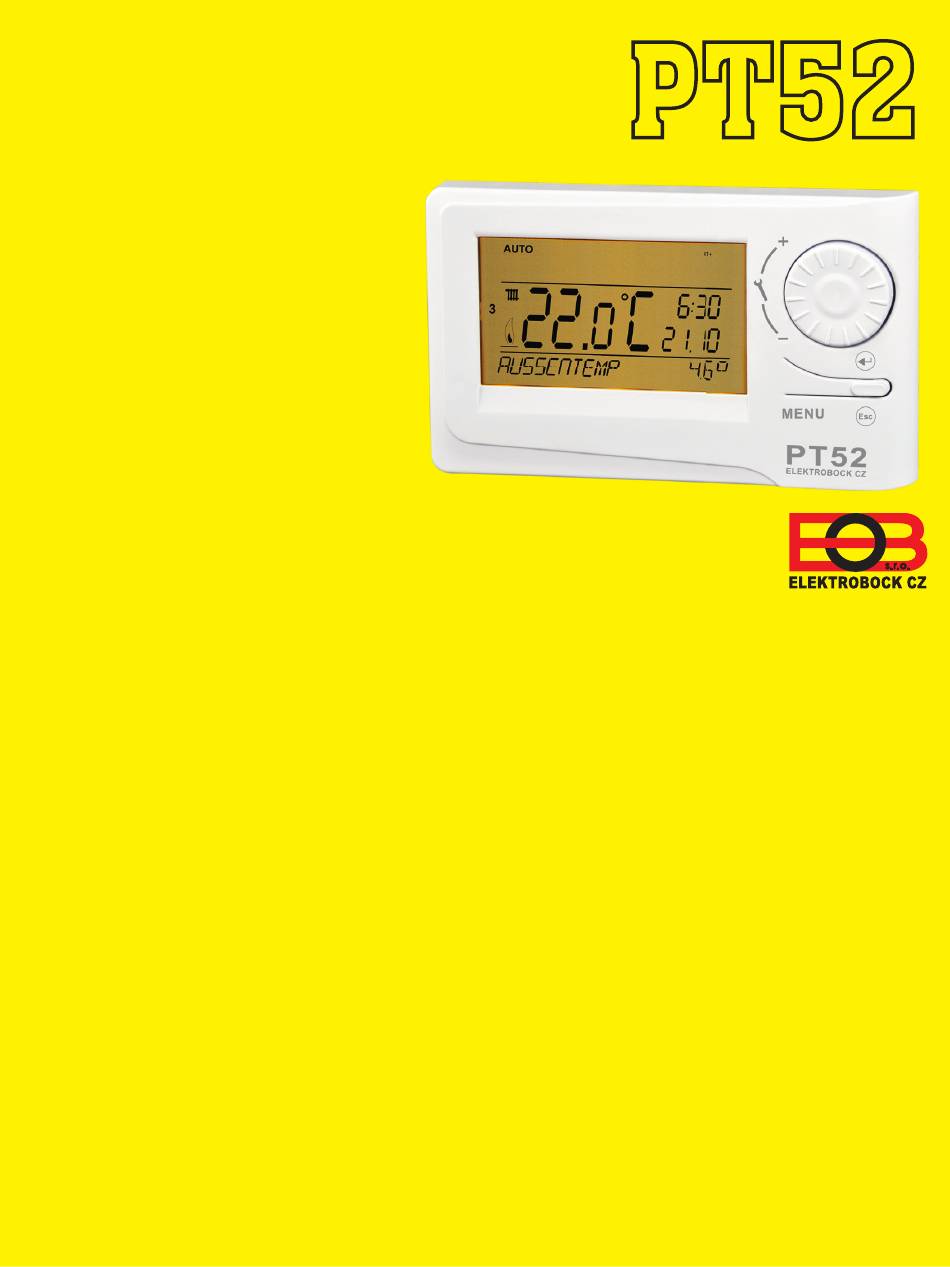

DIGITALER RAUMTHERMOSTAT
für Kessel mit OpentTherm+
• GROSSES ÜBERSICHTLICHES DISPLAY
mit der intuitiven Bedienung auf Deutsch
• 9 WOCHENPROGRAMME
und 6 Temperaturänderungen pro Tag
• 1 WOCHENPROGRAMM FÜR WWb
(3 Zeitabschnitte mit unterschiedlicher
Temperatur)
• MÖGLICHKEIT DES REGELUNGSTYPS
Raumtemperaturgeführte Regelung oder
witterungsgeführte Regelung
• BETRIEBSOPTIMALISIERUNG
Vorzeitliches Einschalten möglich
• ENERGIEERSPARNISSE BIS 30 %
schnelle Rückgewinnung von Investitionen
PT52
MADE IN CZECH REPUBLIC
Werbung
Verwandte Anleitungen für Elektrobock PT52
Inhaltszusammenfassung für Elektrobock PT52
- Seite 1 PT52 DIGITALER RAUMTHERMOSTAT für Kessel mit OpentTherm+ • GROSSES ÜBERSICHTLICHES DISPLAY mit der intuitiven Bedienung auf Deutsch • 9 WOCHENPROGRAMME und 6 Temperaturänderungen pro Tag • 1 WOCHENPROGRAMM FÜR WWb (3 Zeitabschnitte mit unterschiedlicher Temperatur) • MÖGLICHKEIT DES REGELUNGSTYPS Raumtemperaturgeführte Regelung oder witterungsgeführte Regelung...
-
Seite 2: Montage
BESCHREIBUNG Der Raumthermostat PT52 ist für die Steuerung von Gas- und elektrischen Kesseln bestimmt, welche das Kommunikationsprotokoll OpenTherm plus (OT+) verwenden. Das große, übersichtliche Display bietet intuitive Bedienung in der ausgewählten Sprache (DE/ CZ/ EN/ PL/ RU/ SK) an. Bedienungselemente Drehen Änderung der eingestellten Temperatur... -
Seite 3: Tipps Für Anwender
Abb.1 1. Aktueller Tag (im Modus 12. Dauerausschaltung Prog Auswahl der Tage (Seite 5) Abb.2 für die Programmierung) 13. Sommer Modus 2. Indikation der 14. Indikation der Heizungseinschaltung Kesselrevision 3. Indikator WWb. 15. Indikation der Kommunika- tion OpenTherm (OT+) 4. Indikator ZH. 16. - Seite 4 In diesem Fall wird auf der letzten Zeile des Displays der Hinweis „UHRZEIT EINSTEL“ angezeigt. Das Protokoll OpenTherm ermöglicht die Übersendung von Fehlermeldungen aus dem Kessel in den Thermostat, die unterschiedlich wichtig sind. PT52 schreibt diese Meldungen auf der letzten Zeile des Displays auf: - E xxx , wo xxx den Wert 001 bis 255 erzielt.
-
Seite 5: Einstellung Der Uhr
BETRIEBSMODULE Die Unterleuchtung der Anzeige wird mit dem ersten Drücken der beliebigen Taste aktiviert. Mit dem weiteren Drücken der Taste “ MENU “ kommen Sie ins Hauptmenü, wo Sie weitere Betriebsarten auswählen können. (werkseitig wurde ein Wochenprogramm Pr3 eingestellt, siehe S. 6) AUTO Der Thermostat arbeitet nach dem eingestellten Wochenprogramm (dieser Programm kann geändert werden, genaue Beschreibung siehe PROG, S.6). - Seite 6 PROG (PROGRAMMIERUNG) Es ist möglich, 9 wöchentliche Programme für ZH. einzustellen (6 Tem- peraturänderungen am Tag). Die Programme Pr 1 und Pr 2 sind leer, Pr 3 bis Pr 7 werden in der Produktion voreingestellt. PrU und PrL werden auch in der Produktion voreingestellt und sind für die Wahl GERADE/ UNGERADE Woche bestimmt (mehr auf Seite 12).
- Seite 7 Änderung der Programmeinstellung für WWb.: (Pr t) Im Programm für WWb. können 3 Zeitabschnitte mit unterschiedlichen Temperaturen (min. Schritt ist 1 Stunde) eingestellt werden. Drücken Sie zweimal die Taste “ MENU “, durch das Drehen der Taste “ “ wählen Sie den Modus PROG aus und bestätigen Sie mit der Taste“ “.
- Seite 8 CONST KONSTANTEN Einstellung der Regelungsparameter. Drücken Sie zweimal die Taste “ MENU “, durch das Drehen der Taste “ “ wählen Sie den Modus CONST aus und bestätigen Sie mit der Taste “ “. CONSTANTS DEUTSCHE (von der Produktion eingestelltes dEUTSCHE) Auswahl der Sprache (CZ/PL/EN/DE/RU/SK).
- Seite 9 WAHL DES TYPES DER REGELUNG (werkseitig wird „Raumregelung“ eingestellt) PI Regelung (nach Innentemperatur), der RAUMREGELUNG = Thermostat heizt in Abhängigkeit von der Temperatur des Referenzraumes. Die Konstante 7 und 8 müssen bei der Wahl der PI-Regelung eingestellt werden! Witterungsgeführte Regelung, Nummer 1 bis 1 - 60 = 60 entspricht der geforderten Heizkurve (siehe Seite 10).
- Seite 10 WAHL DER WITTERUNGSGEFÜRTEN REGELUNG, KONSTANTE Nr. 6 EINGESTELLTE KURVE „1-60“: Bei der Wahl dieser Regelung muss der Außensensor installiert werden, welcher Bestandteil des Kessels ist! Die witterungsgeführte Regelung wird geeignet für umfangreiche Objekte gewählt, wo der Re- ferenzraum nicht bestimmt werden kann. Das Prinzip der witterungsgeführten Regelung ist die Optimalisierung der Wassertemperatur des Heizsystems in Abhängigkeit von der Außentempe- ratur.
- Seite 11 Das Beispiel beschreibt die Wahl der witterungsgeführten Kurve Nr. 13 (rosa) und ihre berechnete Korrektur mit dem Ko- effizienten 5 (für die geforderte Temperatur im Raum 24°C Begrenzung der max. Temperatur und 16°C). Wir erzielen so die optimale Einstellung des Sys- im Heizsystem (Const.
-
Seite 12: Temperaturkorrektur
VORZEITIGES EINSCHALTEN DER HEIZUNG (werkseitig wird NEIN eingestellt) Diese Funktion garantiert Ihnen die geforderte Temperatur in der geforderten Zeit. Sie müssen nicht darüber nachdenken, wann die Heizung einzuschalten ist, damit es früh beim Aufstehen warm ist und dabei nicht unnötig lange davor geheizt werden muss. - Seite 13 KODE DER TASTEN Diese Konstante kann eingestellt werden falls CONST22 = JA ist. Dient zur Eingabe von Kode, welcher die Aktivierung der Bedienungselemen- te ermöglicht. Es wird hier eine Kombination von 4 Zahlen (im Bereich von 0 bis 9) eingestellt. Die Tasten werden bis 1 Minute (nach dem Eingang in die Grundeinstellung) gesperrt, auf der Anzeige erscheint das Symbol “...
- Seite 14 Notizen...
- Seite 15 Notizen...
- Seite 16 DIGITALER RAUMTHERMOSTAT für Kessel mit OpentTherm+ PT52 bietet neue Möglichkeiten in der Steuerung der Kessel mit der OpenTherm Plus Kommunikation. Das Menü in der gewählten Sprache mit der Auflistung der Funktionen erleichtert und beschleunigt die Arbeit während der Einstellung des Reglers in Ihr System.
