5

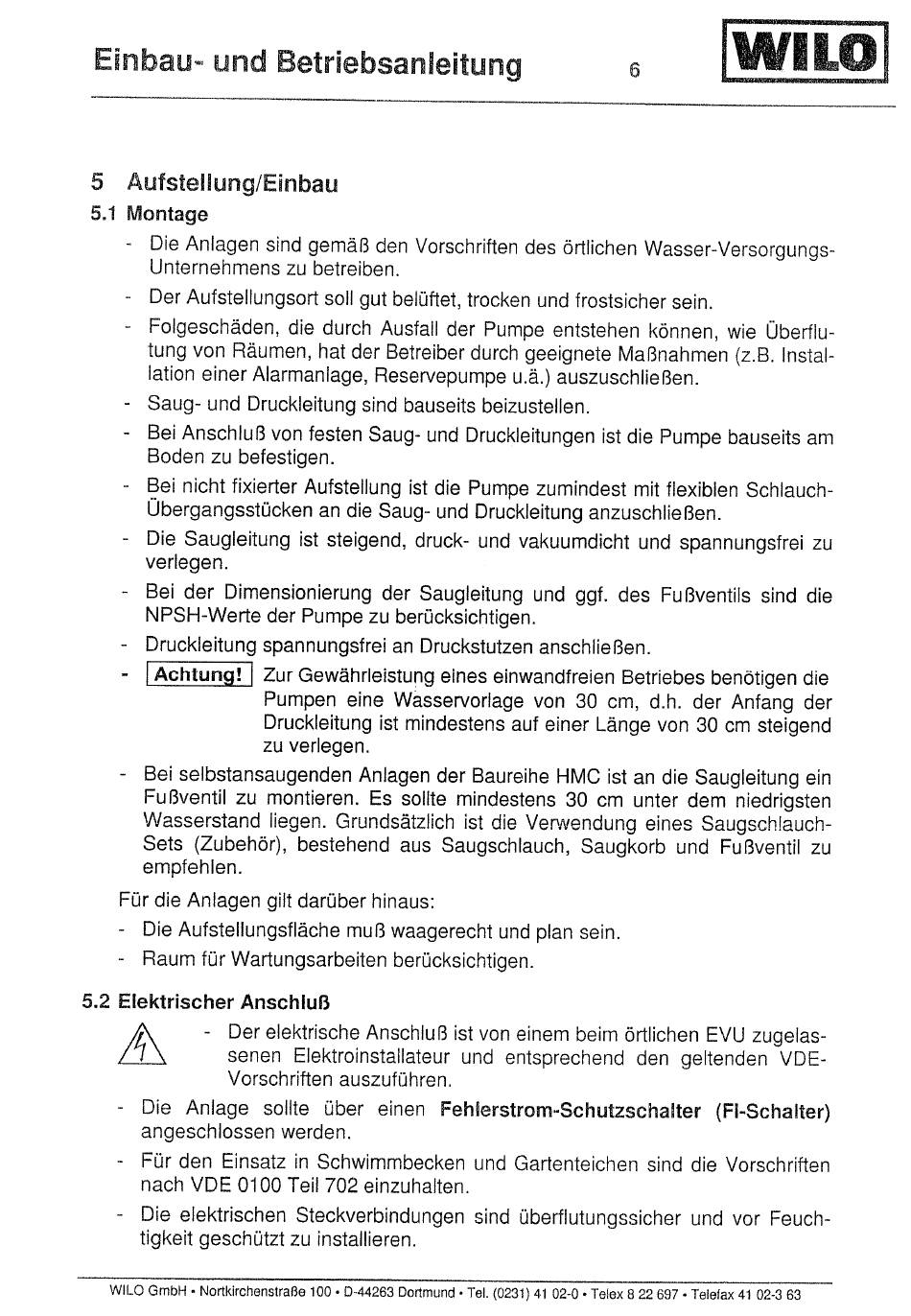

Aufstellung/Einbau

5.1 Montage

DieAnlagen sindgemäß denVorschriften desörtlichen Wasser-Versorgungs-
Unternehmens
Der Aufstellungsort soll gut belüfiet, trocken und frostsicher sein.
Folgeschäden,die durch Ausfall der Pumpe entstehen können, wie Überflu-
tung von Räumen, h at der Betreiber d urchgeeigneteMaßnahmen (Z.B.Instal-
lation einer Alarmanlage,Reservepumpe u.ä.) auszuschließen.
Saug- und Druckleitung Sindbauseits beizustellen.
BeiAnschluBvonfestenSaug-undDruckleitungen i st die Pumpebauseitsam
Boden zu befestigen.
Bei nicht fixierter Aufstellungist die Pumpezumindestmit flexiblen Schlauch-
Übergangsstücken an dieSaug- undDruckleitung anzuschließen.
Die Saugleitungist steigend,druck-und vakuumdicht u nd spannungsfrei zu
verlegen.
Bei der Dimensionierungder Saugleitung und ggf. des Fußventils sind die
NPSH-Werte der Pumpe zu berücksichtigen.
Druckleitung spannungsfrei an Druckstutzen anschließen.
Bei selbstansaugendenAnlagender BaureiheHMC ist an die Saugleitungein
Fußventil zu montieren. Es sollte mindestens30 cm unter dem niedrigsten
Wasserstand liegen. Grundsätzlichist die Verwendungeines Saugsch!auch-
Sets (Zubehör), bestehend aus Saugschlauch,Saugkorb und Fußventil zu
empfehlen.
Für die Anlagen gilt darüber hinaus:
Die Aufstellungsfläche muf3waagerecht und plan sein.
Raum für Wartungsarbeiten berücksichtigen.
5.2 Elektrischer Anschluß
A
Derelektrische Anschlußist voneinembeimörtlichenEVUzugelas-
senen Elektroinstallateur und entsprechend den geltenden VDE-
Vorschriften
Die Anlage sollte über einen Fehlerstrom$chutzschalter (Fl-Schalter)
angeschlossen
Für den Einsatz in Schwimmbecken und Gartenteichen sind die Vorschriften
nach VDE 0100 Teil 702 einzuhalten.
Die elektrischen Steckverbindungensind überflutungssicherund vor Feuch-
tigkeit geschützt zu installieren.
WII-OGmbH• Nortkirchenstraße 100• D-44263 Dortmund • Tel.(0231) 4 102-0• Telex8 22697• Telefax 4102-363
zu betreiben.
Zur Gewährleistung eineseinwandfreienBetriebesbenötigendie
Pumpen eine Wasservorlage von 30 cm, d.h. der Anfang der
Druckleitungist mindestensauf einer Längevon 30 cm steigend
zu verlegen.
auszuführen.
werden.
