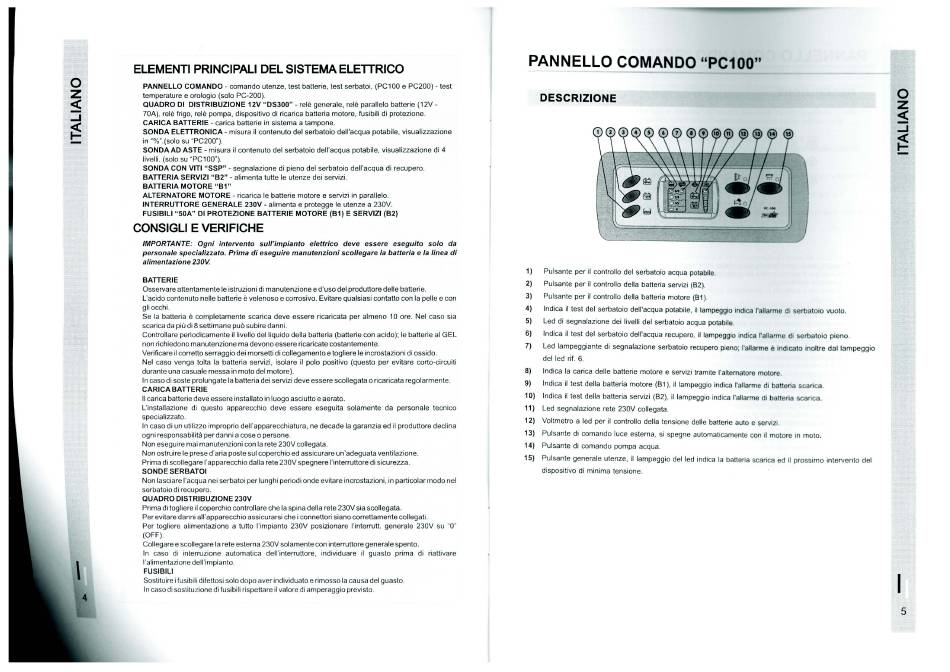

CBE PC100 Bedienungsanleitung Seite 3

ELEMENTI PRINCIPALI
o
PANNELLO COMANDO - comando utenze, test battene, test serbatoi, (PCIOO e PC200)
z
temperature e orologio (solo PC-200).
QUADRO Dl DISTRIBUZIONE 12V "DS300" - relé generale, relé parallelo batterie (12V -
70A), relé frigo, relé pompa, dispositvo di ricarica batteria motore, fusibili di protezione.
CARICA BATTERIE - carica batterie in sistema a tampone.
SONDA ELETTRONICA - misura il contenuto del serbatoio dell'acqua potabile, visualizzazione
in su -PC200").
SONDA AD ASTE - misura il contenuto del serbatoio dell'acqua potabile, visualizzazione di 4
livelii. (solo su -PCIOO").
SONDA CON VITI "SSP" - segnalazione di pieno del serbatoio dell'acqua di recupero.
BATTERIA SERVIZI "B2" - alimenta
BATTERIA MOTORE "81"
ALTERNATORE MOTORE - ricarica le battene motore e servi7i in parallelo.
INTERRUTTORE GENERALE 230V - alimenta e protegge le utenze a 230V.
FUSIBILI "50A" Dl PROTEZIONE BATTERIE MOTORE (Bl) E SERVIZI (82)
CONSIGLI E VERIFICHE
IMPORTANTE: Ogni intervento
personale specializzato. Prima di eseguire manutenzioni
alimentazione 230V.
BATTERIE
Osservare attentamente le istruzioni di manutenzione e d'uso del produttore delle batterie.
L'acido contenuto nelle batterie é velenoso e corrosivo. Evitare qualsiasi contatto con la pelle e con
gli occhi
Se la batteria completamente scarica deve essere ricaricata per almeno 10 ore. Nel caso sia
scarica da piü di 8 settimane pub subire danni.
Controllare periodicamente il livello del liquido della batteria (batterie con acido); le batterie al GEL
non richiedono manutenzione ma devono
Verificare il corretto serraggio dei morsetti di collegamento e toghere le incrostazioni di ossido.
Nel caso venga tolta la batteria serviZi, isolare il polo positivo (questo per evitare corto-circuiti
durante una casuale messa in moto del motore).
In Casodi soste prolungate la batteria dei servizi deve essere scollegata 0 ricaricata regolarmente.
CARICABATTERIE
II carica batterie deve essere installato in luogo asciutto e aerato.
L'installazione di questo apparecchio deve essere eseguita solarnente da personale tecnico
specializzato.
In caso di un utilizzo improprio dell'apparecchiatura, ne decade la garanzia ed il produttore declina
ogni responsabilitå per danni a cose o persone.
Non esequire mai manutenzioni con la rete 230V collegata.
Non ostruire le prese d•aria poste sul coperchio ed assicurare un'adeguata ventilazione.
Prima di scollegare l'apparecchio dalla rete 230V spegnere l'interruttore di sicurezza.
SONDE SERBATOI
Non lasciare l'acqua nei serbatoi per lunghi periodi onde evitare incrostazioni, in particolar modo nel
serbatoio di recupero.
QUADRO DISTRIBUZIONE 230V
Pnma dl togliere IIcoperchio controllare che la spina della rete 230V sia scollegata.
Per evitare danni all' apparecchio assicurarsi Chei connettori siano correttamente collegati.
Per togliere alimentazione a tutto l'impianto 230V posizionare l'interrutt. generale 230V su "O"
(OFF),
Collegare e scollegare la rete esterna 230V solamente con interruttore generale spento.
In Caso di interruzione automatica dell'interruttore,
l'alimentazione dell 'impianto.
FUSIBILI
Sostituire i fusibili difettosi solo dopo aver individuato e rimosso la causa del guasto.
In caso di sostituzione di fusibili rispettare il valore di amperaggio previsto.
4
DEL SISTEMA ELEITRICO
- test
tutte le utenze dei servizi.
sull'impianto elettrico deve essere eseguito solo da
scollegare la batteria e la linea di
ossere ricaricate costantemente.
individuare il guasto prima di riattivare
PANNELLO COMANDO "PCIOO"
DESCRIZIONE
2 4 S
1)
Pulsante per il controllo del serbatoio acqua potabile
2) Pulsanteperil controllo dellabatteriaservizi(82).
3) Pulsanteperil controllo dellabatteriamotore(Bl).
4) Indicail test del serbatoio dell'acqua potabile, i l lampeggio i ndicaranarmedi serbatoiovuoto.
5) Leddi segnalazione deilivellidel serbatoio acquapotabile.
6) Indica il testdelserbatoio d ell'acqua recupero, il lampeggio indica ranarme d i serbatoio p ieno.
7) Ledlampeggiante disegnalazione serbatoio r ecupero m eno; rallarme e indicato inoltre dallampeggio
del led rif. 6.
8) Indica la carica delle batterie motore e servin tramte Caltematore motore.
9) Indicail test dellabatteriamotore(Bl il lampeggio i ndicarallarmedi batteriascarica.
10) Indicail test dellabatteriaservizi(32), il lampeggio indicaCagarme di batteriascarica.
11) Led segnalazione rete 230V collegata.
12) Voltmetro a led per il controllo della tensione delle batterie auto e servizi.
13)
Pulsante di comando luce esterna, si spegne automattcamente con il motore tn moto.
14) Pulsante di comando pompa acqua.
15) Pulsantegeneraleutenze,il lampeggio del ledindicala batteriascaricaed il prossimointerventodel
dispositivo di minima tensione.
