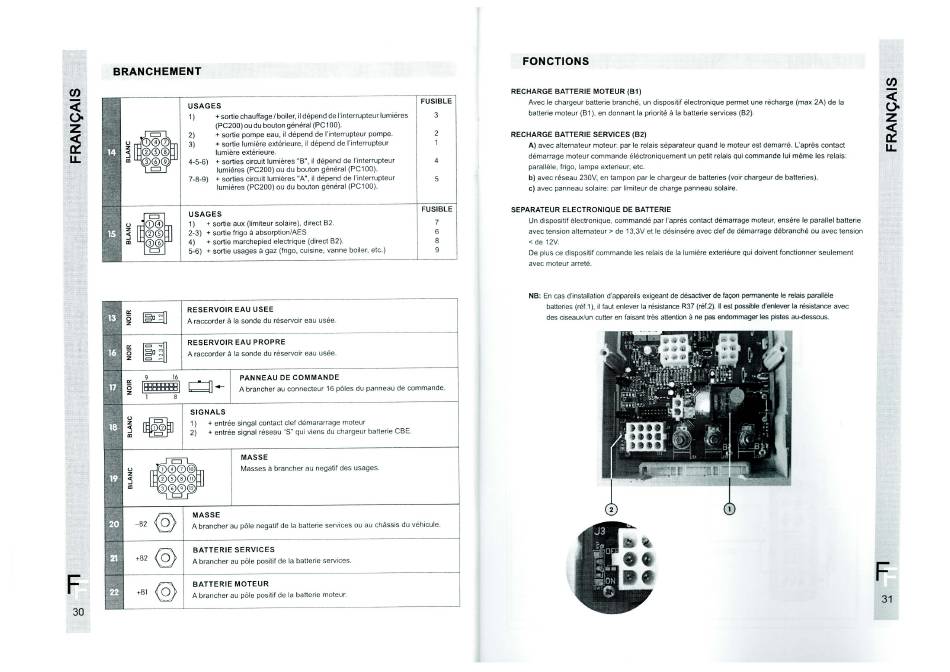

BRANCHEMENT
USAGES
+sortie chauffageIboiler, il dépend de l'interrupteurlumiéres
1)
(PC200)ou du boutongénéral (PC100).
z
+ sortie pompe eau, il dépend de l'interrupteur pompe.
2)
.000.
+ sortie lumiére extérieure, il dépend de l'interrupteur
ooo
lumiére extérieure.
+ sorties circuit lumiéres
4-5-6)
lumiéres (PC200)ou du bouton général (PCl 00).
+ sorties circuit lumiéres "A", il dépend de l'interrupteur
7-8-9)
lumiéres (PC200)ou du bouton général (PCIOO).
USAGES
1) + sortie aux (limiteur solaire). direct B2.
oo 2-3) + sortie frigo
00 4) + sortie marchepied electrique (direct B2).
5-6) + sortieusages gaz (frigo,cuisine,vanneboiler, e tc.)
RESERVOIR EAU USEE
A raccorder å la sonde du réservoir eau usée.
RESERVOIR EAU PROPRE
A raccorder å la sonde du réservoir
PANNEAU
A brancher au connecteur 16 pÖles du panneau de commande.
SIGNALS
I ) + entrée singal contact clef démararragemoteur
2) + entréesignalréseau"S"quiviensdu chargeur batterieCBE.
MASSE
0@010 Masses å brancher au negatif des usages.
0000
• 0000 •
MASSE
o
A brancher au pölenegatifde la batterieservices ou au chåssis du véhicule.
BATTERIE SERVICES
o
+82
A brancher au pöle positif de la batterie services.
BATTERIE MOTEUR
+81
A brancher au pöle positif de la batterie moteur.
30
FUSIBLE
3
2
il dépend de l'interrupteur 4
5
FUSIBLE
7
absorption'AES 6
8
9
eau usée.
DE COMMANDE
FONCTIONS
RECHARGE BATTERIE MOTEUR (Bl)
Avec le chargeur batterie branché, un dispositif electrontque permet une récharge (max 2A) de la
batterie moteur (Bl en donnant la priorité la batterie services (B2).
RECHARGE BATTERIE SERVICES (B2)
A) avec alternateur moteur: par le relais séparateur quand le moteur est demarré. Capres contact
démarrage moteur commande éléctroniquement un petit relais qui commande lui meme les relais:
paralléle, frigo, lampe exterieur, etc.
b) avec réseau 230V, en tampon par le chargeur de batteries (voir chargeur de batteries).
c) avec panneau solaire: par limiteur de charge panneau solaire.
SEPARATEUR ELECTRONIQUE DE BATTERIE
I-Jndispositif électronique. commandé par l'aprés contact démarrage moteur. ensére le parallel batterie
avec tension alternateur > de 13,3V et le désinsére avec clef de démarrage débranché ou avec tension
< de 12V.
De plus ce dispositif commande les relais de la lumiére exteriéure qui doivent fonctionner seulement
avec moteur arreté.
NB: En cas dinstallation d'appareils exigeant de désactiver de facm permanente le relais paralléle
batteries (réf.l il faut enlever la résistance R37 (réf.2). II est poss&
des ciseauxjun cutter en faisant trés attention
2
BON
cfenlever la résistance avec
ne pas endomrnager les pistes au-dessous.
z
