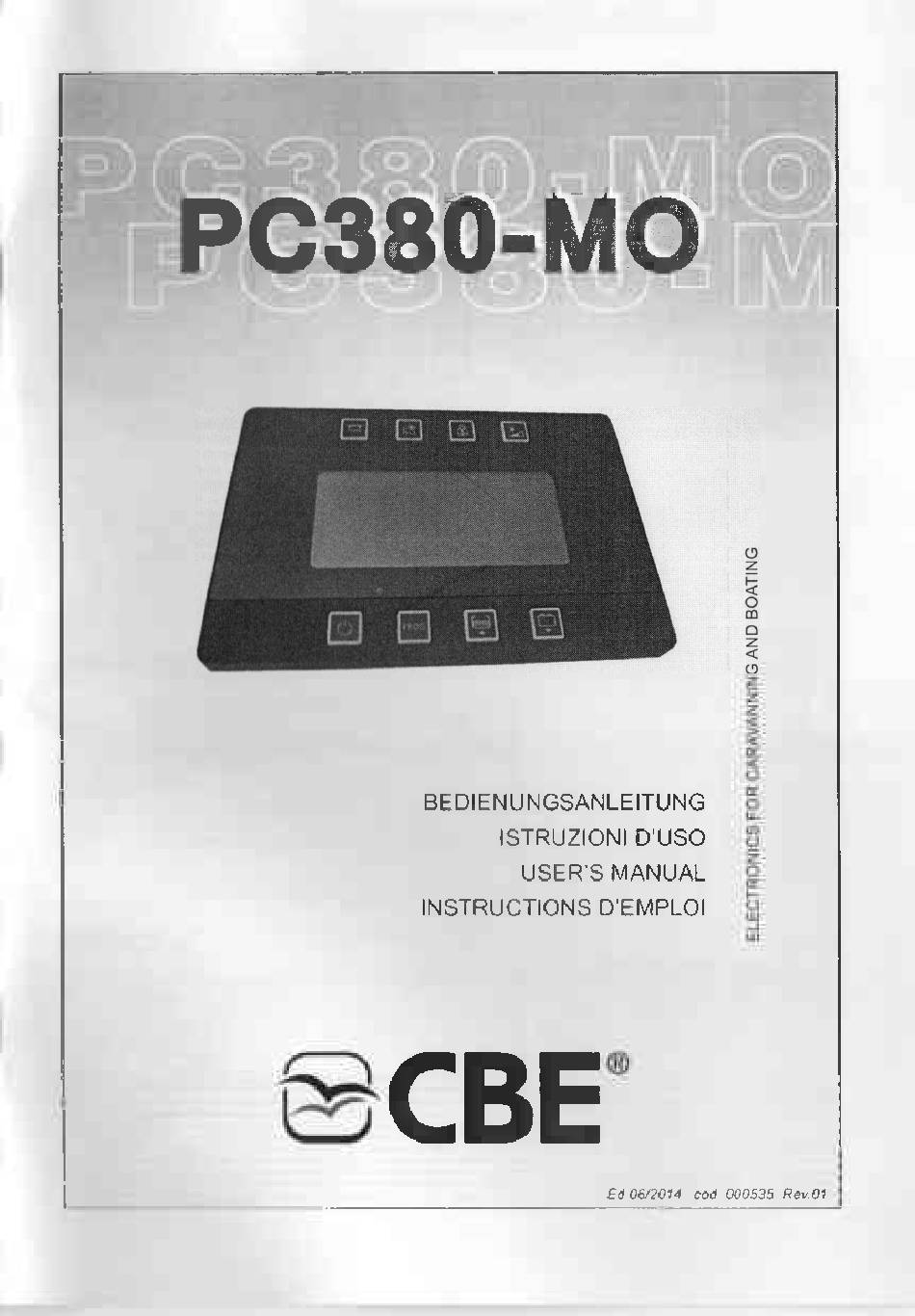

- Seite 1 C380-MO BEDIENUNGSANLEITUNG ISTRUZIONI D ’ USO USER ’ S MANUAL INSTRUCTIONS D ’ EM LOI d. 06/2014 cod. 000535 Rev.01...
-
Seite 2: Hauptelemente Der Elektris Hen Anlage

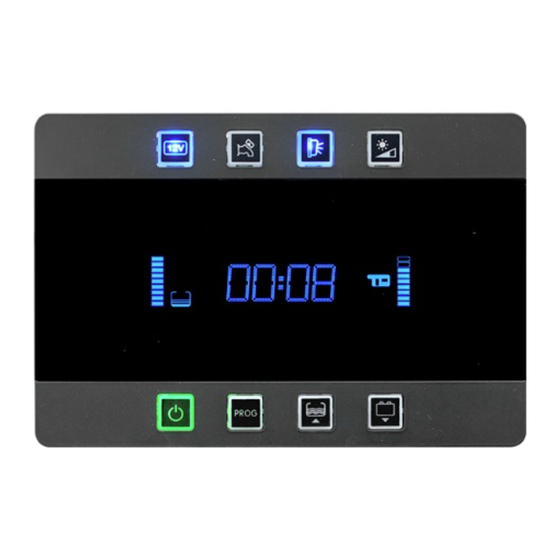

HAUPTELEMENTE DER ELEKTRIS HEN ANLAGE KONTROLL PANEL "P 380-MO" - Steuerung der Verbraucher, Batterie-Test, Tanks-Test, Uhr. 1 2VVERTEILUNGS-MODUL “ DS470-MO ” -RelaisundSchutztsicherungen. SONDE - Misst den Wasserstand in den Tank. VERBRAU HERBATTERIE “ B2 ” -Versorgt alle Verbraucher FAHRZEUGBATTERIE “ B1" RATS HLÄGE UND ONTROLLEN WI HTIG:... - Seite 3 KONTROLL PANEL “ P 380-MO ” BES HREIBUNG Taster für die Ein- u- Ausschaltung der Lichter. Taster für die Ein- u. Ausschaltung der umpe. Taster für die Ein- u. Ausschaltung des Eisschutzwiderstands „EIS-EX “ der Gasflaschen Taste mit integriertem Dämmerungssensor zur Einstellung der Intensität der LED- Hintergrundbeleuchtung bei Dunkelheit: siehe auch „DÄMMERUNGSFUNKTION “...
- Seite 4 Signalisiert, dass „+ Zündung “ aktiv ist. Signalisiert, dass die Batterie- arallelschaltung eingeschaltet ist bei angestartetem Motor. Signalisiert, dass die Fzg-Batterie Mitladungseinrichtung an ist. Signalisiert, dass das 230V Netz an ist. Aufladung mittels Solarpanel (nur mir CBE Solarladeregler). Digitale Aussentemperaturanzeige. Digitale Innentemperaturanzeige. Digitale Uhr.
-
Seite 5: Funktionen
FAHRZEUG BATTERIE MITLADUNG (B1) Eine elektronische Vorrichtung ermöglicht gegebenenfalls eine Aufladung (max. 6A) der Fahrzeugbatterie (B1) in folgenden Fällen: - bei anliegendem 230V-Netz und eingeschaltetem CBE-Ladegerät. - bei anliegender Stromquelle ( hotovoltaikmodul, Generator, ...) bei Spannung B2 >13,6V, nur bei eingeschalteter Bedientafel VERBRAU HER BATTERIE ALARM (B2) Alarm Verbr-Batt-Reserve löst bei Verbraucherbatteriespannung unter 11,5V aus. - Seite 6 FUNKTIONEN TANKS a) FW-tank mit elektronischer Tankssonde: Die Anzeige erfolgt in “ % ” (10%-Schritte). b) Abwassertank mit elektronischer Tankssonde: Die Anzeige erfolgt in “ % ” (10%-Schritte). c) Zusatztank (optional) mit elektronischer Tankssonde: Die Anzeige erfolgt in “ % ” (10%-Schritte). FRIS HWASSERTANK ALARM Dieser Alarm wird bei einem Füllstand <...
- Seite 7 KUNDENPROGRAMMIERUNG ♦ Von Startseite (wo die Uhr angezeigt wird), den Taster “ ROG ” Bez. 6 mehr als 2 Sekunden gedrückt halten, um in das rogrammierungsmenü einzutreten “ SETTING". ♦ Durch das Drücken der feiltaster Bez. 7 und 8 das gewünschte Menü auswählen und durch das Drücken der Taster “...
- Seite 8 “ DISPLAY ” HINTERBELEU HTUNG TASTER Einstellung der Intensität der LED-Hinterbeleuchtung der Taster bei Dunkelheit: siehe auch „DÄMMERUNGSFUNKTION “ ). -(0+100%) HINTERBELEU HTUNG BILDS HIRM Einstellung der Stand-By Hinterbeleuchtung vom Bildschirm. -(0+100%) FARBE HINTERBELEU HTUNG BILDS HIRM Hinterbeleuchtungsfarbwahl Bildschirm “ S TTING ” AKUSTIS HE ALARMTÖNE Nicht vorhanden...
- Seite 9 TEMPERATUREN Eichung der Innentemperatur mit Abstand von 0,5°C. Eichung der Aussentemperatur mit Abstand von 0,5°C. EI HUNG AMPEREMETER Einstellung von «0» (Nullwert) von Amperemeter (A). EI HUNG DER VOLTMETER Eichung der Spannung der Verbraucherbatterie „B2 “ Max Wert +/- 0,5V mit Abstand von 0,1V Eichung der Spannung der Fahrzeugbatterie „B1 “...
- Seite 10 VERTEILUNGSMODUL “ DS470-MO ” SI HERUNGEN 25-A- Sicherung für die Versorgung der Radio; direkt an Verbraucherbatterie (B2) angeschlossen. 3-A Sicherung für die Versorgung des Eisschutzwiderstands „EIS-EX “ der Gasflaschen. 20-A Sicherung für die Versorgung der Aux-Ausgang “ DIR1 ” (SAT); direkt an Verbraucherbatterie (B2) angeschlossen.
- Seite 11 BE S.r.l. Via Vienna, 4 - z.i. Spini (settore D) ® BE 38121 Trento - Italy Tel. +39 0461 991598 - Fax +39 0461 960009 www.cbe.it - E-mail: cbe@cbe.it...
- Seite 12 |"VERB RAU HER"! | “ KONTROLL ANEL" | dP HEIZUNG/BOILER VORZELTLEU HTE -'ö'- LI HTER “ A-B ” GES HALTENE LI HTER ------- 1 EXT. C° | ELE TRI TRITTSTUFE WASSERPUMPE RADIO INT. C° | GAS PIEZO OUT D+ | "VERTEILUNGSMODUL"] Q EIS-EX 12V STE KDOSE | DIR ] "DIR"...
