Thermo Top C
Option ThermoCall TC1.1
Montage ThermoCall-Empfänger
HINWEIS
Beiliegende allgemeine „Einbauanweisung" für die
Option ThermoCall TC1.1 beachten!

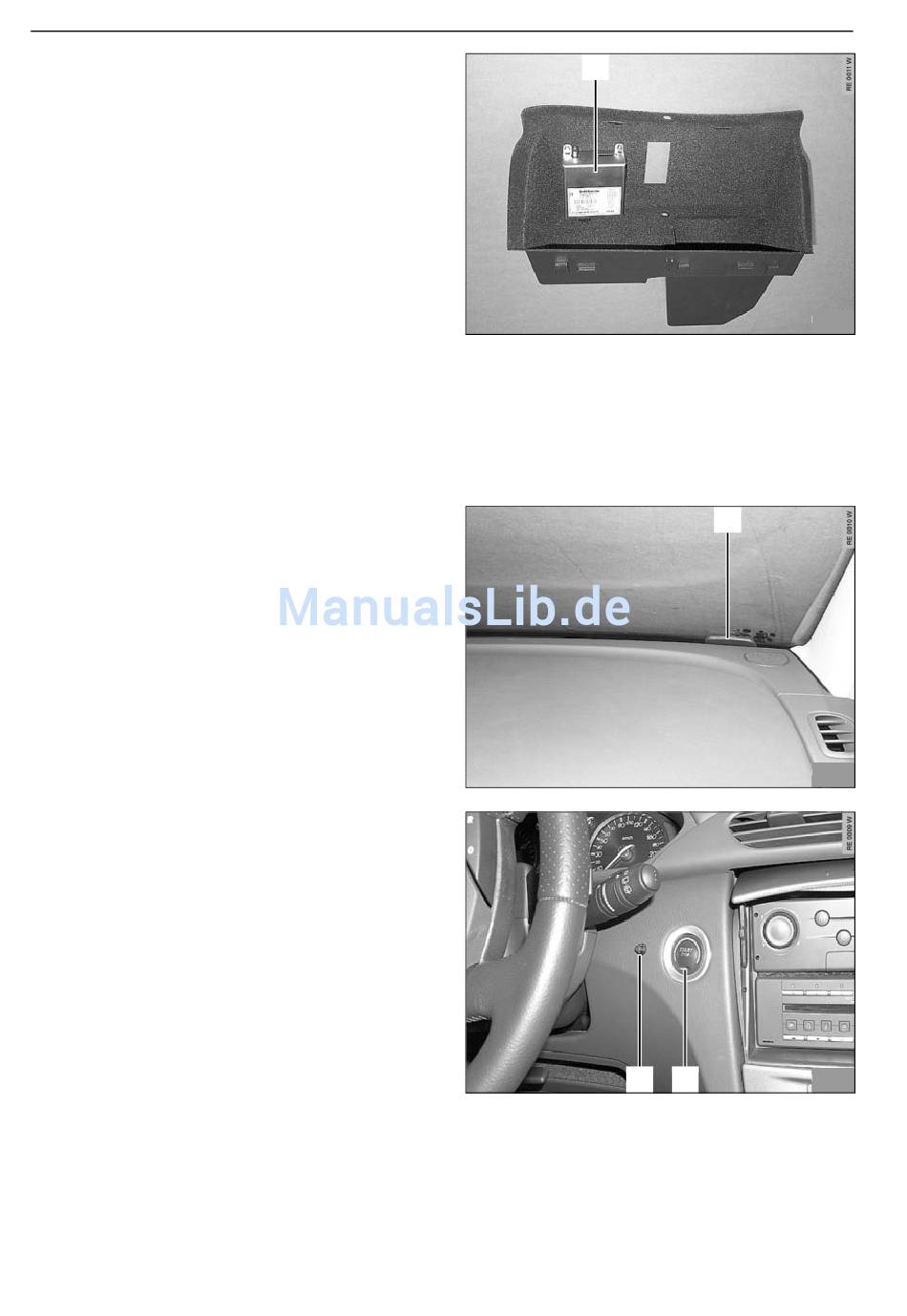

Die Montage des ThermoCall-Empfängers (1) erfolgt
im Handschuhfach oben links!
- Handschuhfach ausbauen
- ThermoCall-Empfänger (1) gemäß Abbildung am
Handschuhfach oben links auflegen
- Vier Lochbilder auf das Handschuhfach übertragen
und mit Ø 4,5 mm bohren
- ThermoCall-Empfänger (1) mit vier Schrauben
M4 x 10 mm, Karosseriescheiben und Muttern am
Handschuhfach befestigen
- Bohrungen für Kabelbaum des ThermoCalls und
Leitung der ThermoCall-Antenne an geeigneter
Stelle in das Handschufach bohren
Montage ThermoCall-Antenne
HINWEIS
Klebefläche für die ThermoCall-Antenne vor dem
Anbringen reinigen/entfetten!
Der Einbauort der ThermoCall-Antenne (1) ist an der
Frontscheibe unten rechts!
- Klebefläche auf der Scheibe reinigen und entfetten
- ThermoCall-Antenne (1) aufkleben
Montage ThermoCall-Taster
HINWEIS
Der dargestellte Einbauort des ThermoCall-Tasters
(1) ist eine Empfehlung!
Vor der Montage bitte den Einbauort mit Ihrem Kunden
abstimmen!
- Lochbild des ThermoCall-Tasters
Abbildung auf die Armaturenbrettverkleidung links
neben dem Startknopf (2) übertragen
- Bohrung an Position 1 in die Armaturenbrett-
verkleidung bohren
- ThermoCall-Taster (1) in die Bohrung einsetzen
HINWEIS
Verbindungen gemäß allgemeiner „Einbauanweisung"
herstellen und Leitungen mit Kabelbindern befestigen!
10
(1) gemäß
1
1
1 2
Laguna
