Seite 1: Inhaltsverzeichnis

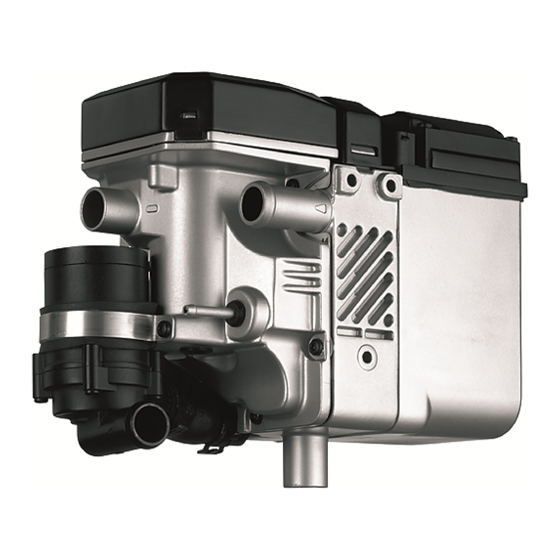

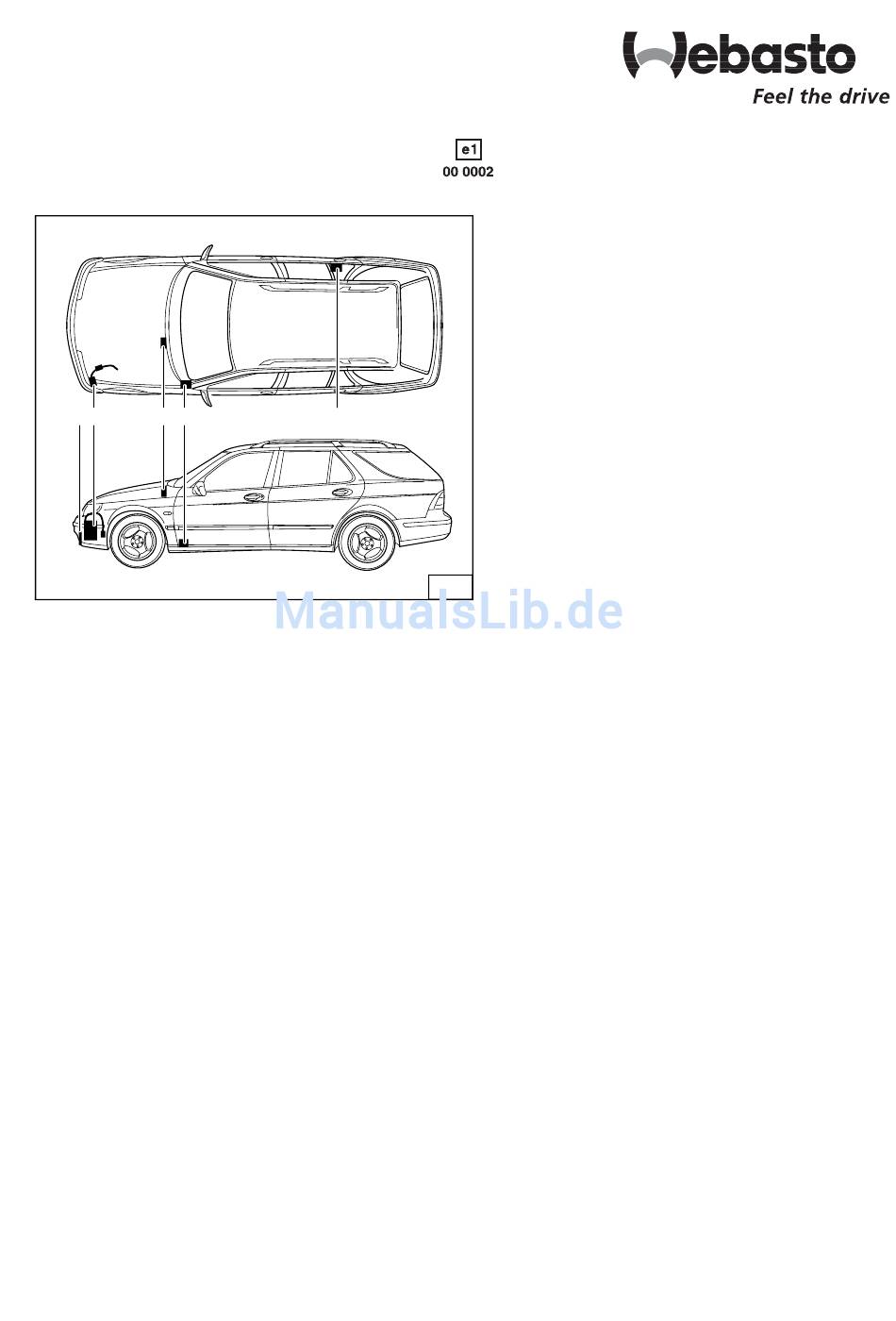

Thermo Call TC 1.1 Vorwort Voreinstellungen Allgemeine Hinweise Abschließende Arbeiten Vorarbeiten Einbauort Heizgerät Gebläseansteuerung Schaltplan Heizgerät vorbereiten Heizgerät einbauen Wassereinbindung Brennstoffeinbindung Abgaseinbindung Telestart T80 einbauen Ident.-Nr. 90 070 55A Printed in Germany 12/02 Druck: Steffen © Webasto Thermosysteme International GmbH Germany...
Seite 2: Gültigkeit
Ausschluss jeglicher Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Ein- bau Änderungen gegenüber dieser Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vorschrif- ten der „Einbauanleitung“ und „Bedienungs- und Wartungsanweisung“ Thermo Top C zu befolgen. Die entsprechenden Regeln der Technik sind beim Einbau einzuhalten.
Seite 3: Allgemeine Hinweise
Saab 95 Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z. B. an Bohrungen, mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
Seite 4: Gebläseansteuerung
Thermo Top C Saab 95 Gebläseansteuerung Standheizungskabelbaum wie folgt vorbereiten: - Leitung grün/weiß (3/3) abschneiden, isolieren und am Kabelstrang (3/7) zurückstecken - Leitung rot (3/4) am Sicherungshalter auspinnen - Leitung braun (3/5) am Massestützpunkt abstecken - Gebläserelaissockel (3/1) mit Kabelstrang (3/2) ent- fernen (wird nicht benötigt)
Seite 5 Saab 95 Thermo Top C - Leitung grün (7/1) vom Pin 5 des Relais FR 5 50 mm hinter dem Relaissockel durchschneiden - Leitung schwarz (7/3) und beide Leitungsenden grün (7/1) mit einem Schrumpfquetschverbinder (7/2) verbinden - Massestützpunkt (8/1) mit einer Bundmutter M6...
Seite 6: Schaltplan
Thermo Top C Saab 95 - Sicherungshalter (11/1) auf Halteplatte (11/2) auf- stecken Schaltplan A1 2-poliger Stecker am Heizgerät A2 6-poliger Stecker am Heizgerät A3 Massestützpunkt Kl. 31 A4 2-poliger Stecker an der Dosierpumpe 20 A 25 A A5 4-poliger Stecker am Kabelbaum der Vorwahluhr A6 Flachsteckerhülse Anschluss für Diagnose...
Seite 7: Heizgerät Vorbereiten
Saab 95 Thermo Top C Heizgerät vorbereiten - Mittlere Abdeckung vom Heizgerät abnehmen - Umwälzpumpenkabel (13/1) am Heizgerät (13/2) ausstecken und das beiliegende Verlängerungs- kabel einstecken - Verlängerungskabel in die Führungsnut am Heiz- gerät einclipsen - Mittlere Abdeckung wieder montieren - Federbandschellen (14/2) zurückschieben...
Seite 8: Heizgerät Einbauen
Thermo Top C Saab 95 Heizgerät einbauen - Abdeckkappen (16/1) von den vorhandenen Gewin- debolzen abnehmen - Haltewinkel (17/1) mit einer Bundmutter M6 (17/3) und einer Scheibe (16/2) 7,4 x 22 mm lose befestigen - Stützstrebe (18/3) mit Bundmuttern M6 (18/1) und Scheiben (18/2) 7,4 x 22 mm lose befestigen - Heizgerät (19/3) mit Bundmuttern M6 (19/1) am...
Seite 9: Wassereinbindung
Saab 95 Thermo Top C Wassereinbindung HINWEIS Teilstücke a werden nicht benötigt. - Teilstücke vom Wasserschlauch abschneiden - Teilstück 1 wird zwischen Wasserpumpe (Wasser- ausgang) und Heizgerät (Wassereingang) eingebaut - Teilstück 2 wird zwischen Wasserpumpe (Wasserein- gang) und Wasserschlauch Motor (Motorausgang) eingebaut - Teilstück 3 wird zwischen Heizgerät (Wasseraus-...
Seite 10 Thermo Top C Saab 95 - Ansauggeräuschdämpfer (24/1) Ansaug- schlauch (24/3) mit Kabelbindern (24/4) an ge- eigneten Stellen befestigen - Kabelbaum (24/2) am Heizgerät anstecken - 90° Bogen (25/1) aus dem Vorlaufschlauch heraus- schneiden - Teilstück 3 (26/3) mit Schlauchschellen (26/4) und einem Verbindungsrohr (26/1) Ø...
Seite 11 Saab 95 Thermo Top C - Halter (27/2) am Batteriehalter (27/1) befestigen - Stecker (29/2) vom Umwälzpumpenkabel (29/4) abschneiden - Umwälzpumpenkabel (29/1) mit Schrumpfquetsch- verbindern (29/3) am Verlängerungskabel (29/4) zum Heizgerät farbgleich anschließen - Umwälzpumpe (30/1) mit gummierter Rohrschelle (30/2), Sechskantschraube (30/5)
Seite 12: Brennstoffeinbindung
Thermo Top C Saab 95 - Teilstück 2 (32/1) mit einem Verbindungsrohr (32/3) Ø 20/15 mm und Schlauchschellen (32/4) am Wasserschlauch Motorausgang (32/2) befestigen Brennstoffeinbindung - Kraftstoffschlauch (33/5) trennen - Kraftstoffentnehmer (33/1) 10 x 5 x 10 in den Kraft-...
Seite 13: Abgaseinbindung
Saab 95 Thermo Top C - Mecanylleitung (36/1) ablängen, an das Schlauch- stück (36/4) anschließen und mit Schlauch- schellen (36/2) befestigen - Restliche Mecanylleitung am Schlauchstück (36/5) anschließen und mit einer Schlauchschelle (36/6) befestigen - Brennstoffleitung und Kabelbaum mit Kabelbindern (36/3) befestigen...
Seite 14 Thermo Top C Saab 95 HINWEIS An Position (40/5) Sechskantschraube M6 x 70 mm verwenden. - Abgasleitungen (40/1,3) am Abgasschalldämpfer aufstecken und mit Schlauchklemmen (40/2) befestigen - Rohrschellen (40/4, 6) am Abgasrohr (40/3) montieren - Vorhandene Bohrung auf Ø 9,1 mm aufbohren - Einnietmutter M6 einsetzen - Abgasschalldämpfer (41/2) mit Sechskantschraube...
Seite 15: Telestart T80 Einbauen
Saab 95 Thermo Top C Telestart T80 einbauen ACHTUNG Mit dem Kunden die Einschaltdauer des Telestart T80 abstimmen. Beim Einschalten über die integrierter Vorwahluhr im Klima- Heizungsbedienteil hat die programmierte Ein- schaltdauer des Telestart T80 Vorrang. HINWEIS Scheiben-Klebeantenne darf nicht auf den Keramik- rand der Scheibe geklebt werden.
Seite 16: Saab 95
Thermo Top C Saab 95 Thermo Call TC 1.1 ACHTUNG Mit dem Kunden die Einschaltdauer des Thermo Call TC 1.1 abstimmen. Beim Einschalten über die integrierter Vorwahluhr im Klima- Heizungsbedienteil hat die programmierte Ein- schaltdauer des Thermo Call TC 1.1 Vorrang.
Seite 17: Voreinstellungen
Saab 95 Thermo Top C Voreinstellungen HINWEIS Die Bedienung der integrierten Vorwahluhr ist in der Be- dienungsanleitung des Fahrzeugs beschrieben. Um die Funktionen der Vorwahluhr nutzen zu können, muss das Heiz-Klimabedienteil mit dem Diagnosetester Tech 2 neu programmiert werden. Um eine optimale Entfrostung zu erreichen, muss das...
Seite 20 Webasto Thermosysteme International GmbH Postfach 80 - 82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
