Hinweise Zur Kabelführung - Defensor ABS3 Montage- Und Betriebsanleitung

19
Anschlussbox einbauen
1. Deckel der Anschlussbox anbringen und mit den  Schrauben befestigen.
2. Anschlussbox in die Aufnahme im Gerät einsetzen und mit dem Befestigungsbügel fixieren.
3. Luftfilterpaket (Gitter-Filter-Gitter) im Geräteboden einsetzen und mit den drei Schrauben befe-
stigen.

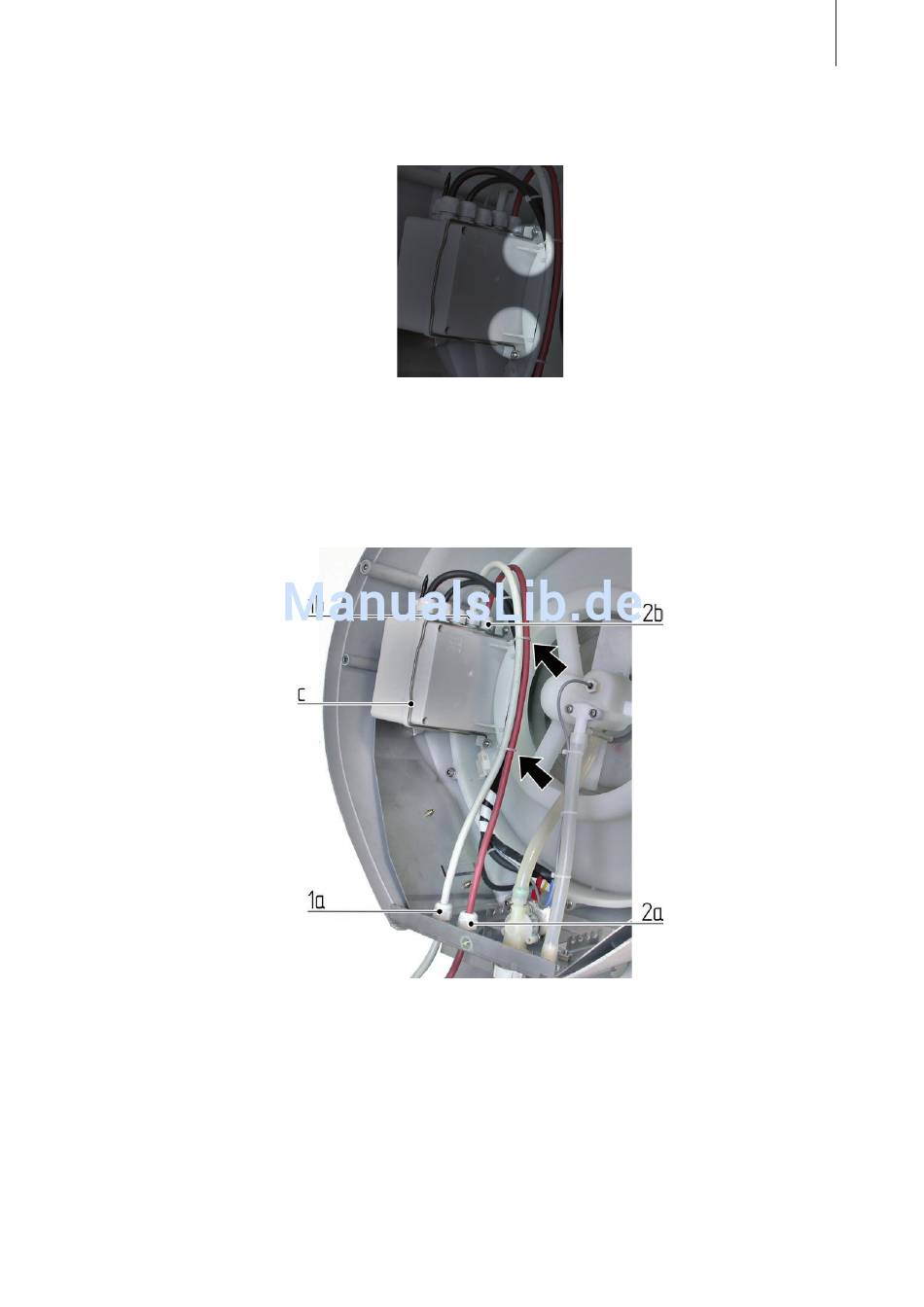

4.4.4 Hinweise zur Kabelführung
Das Kabel der Spannungsversorgung durch die Stopfbüchse "1a" ins Gerät und durch die Stopfbüchse
"1b" in die Anschlussbox führen und gemäss dem Schema auf dem Steuerprint in der Anschlussbox
anschliessen.
Das Kabel des externen Reglers/Hygrostaten durch die Stopfbüchse "2a" ins Gerät und durch die
Stopfbüchse "2b" in die Anschlussbox führen und gemäss dem Schema auf dem Steuerprint in der
Anschlussbox anschliessen.
Beide Kabel mit den mitgelieferten Kabelbindern an den mit Pfeilen markierten Stellen an den be-
stehenden Kabeln fixieren. Zum Schluss die vier Stopfbüchsen festziehen.
